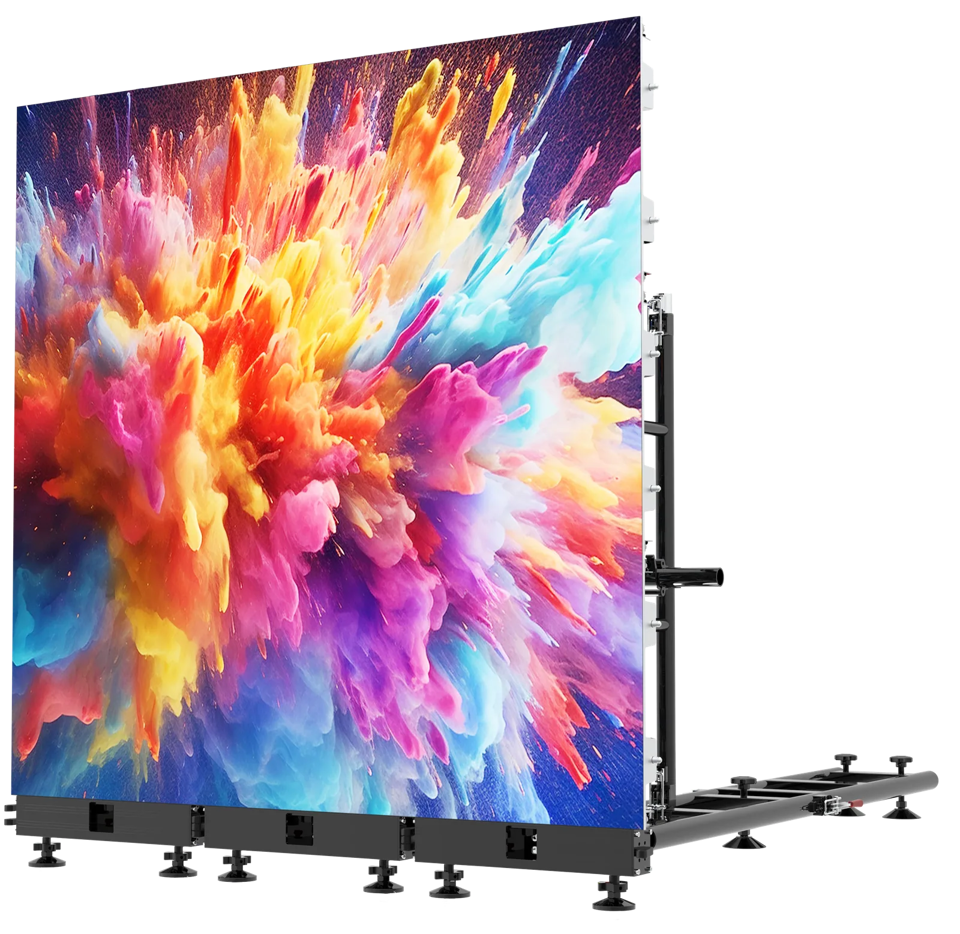

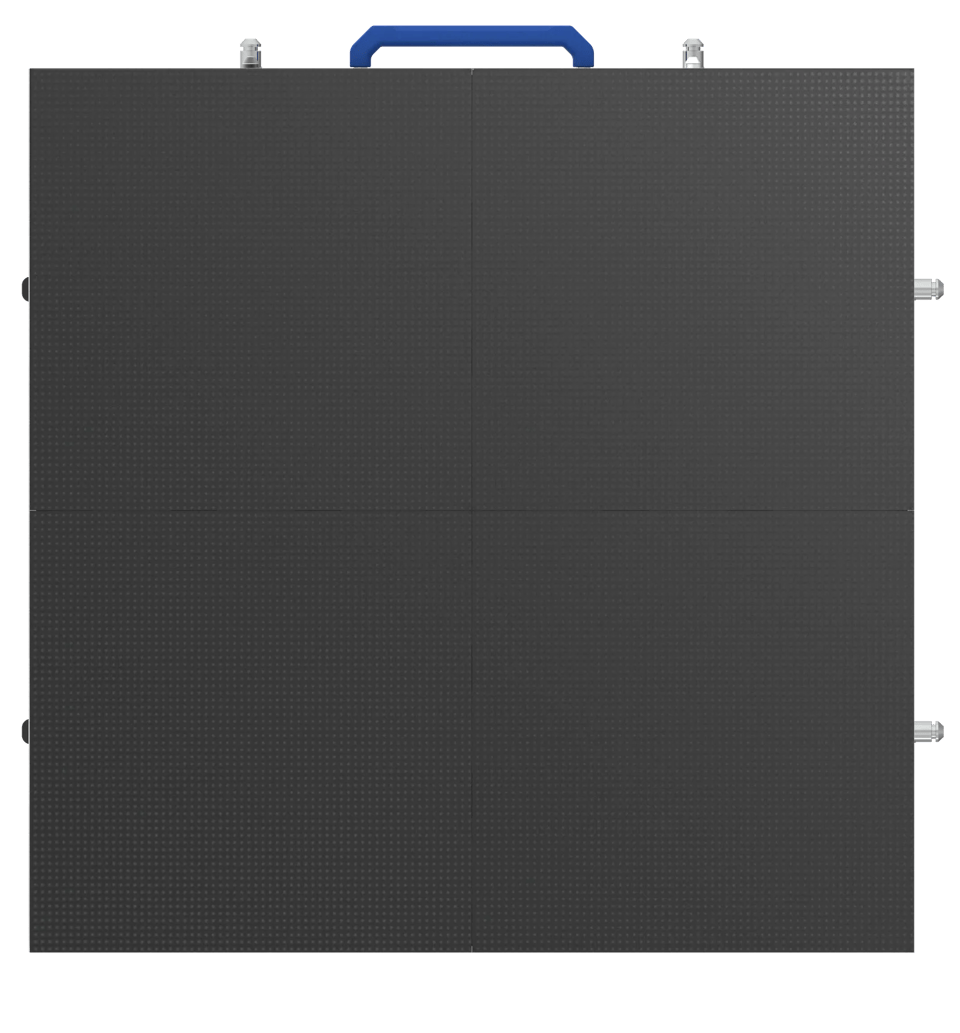

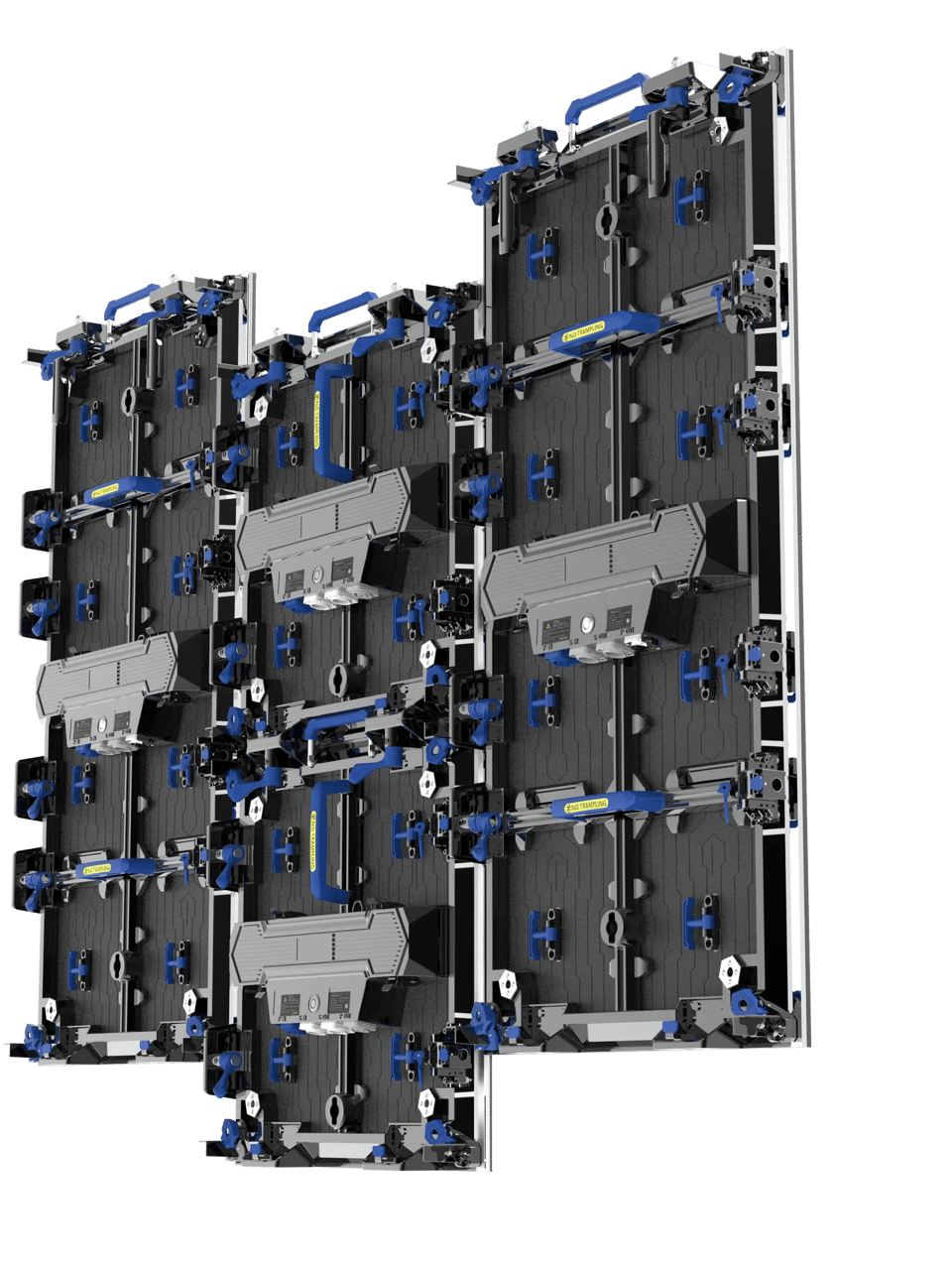

R1 レンタル用LEDディスプレイ
R1は、コンサート、音楽フェスティバル、商業イベントや公共の祝典など、大規模な屋内外イベント向けに設計されたモジュール式LEDディスプレイシステムです。迅速な設置、柔軟なレイアウト変更、安定した動作が特長。着脱式の独立制御ボックスを備え、曲面・直角のいずれの接続にも対応します。
- 簡単に設置可能
- 直角連結・曲面連結に対応
- 薄型・軽量設計
- スナップオン式独立制御ボックス
- 屋内用・屋外用をご用意
特長

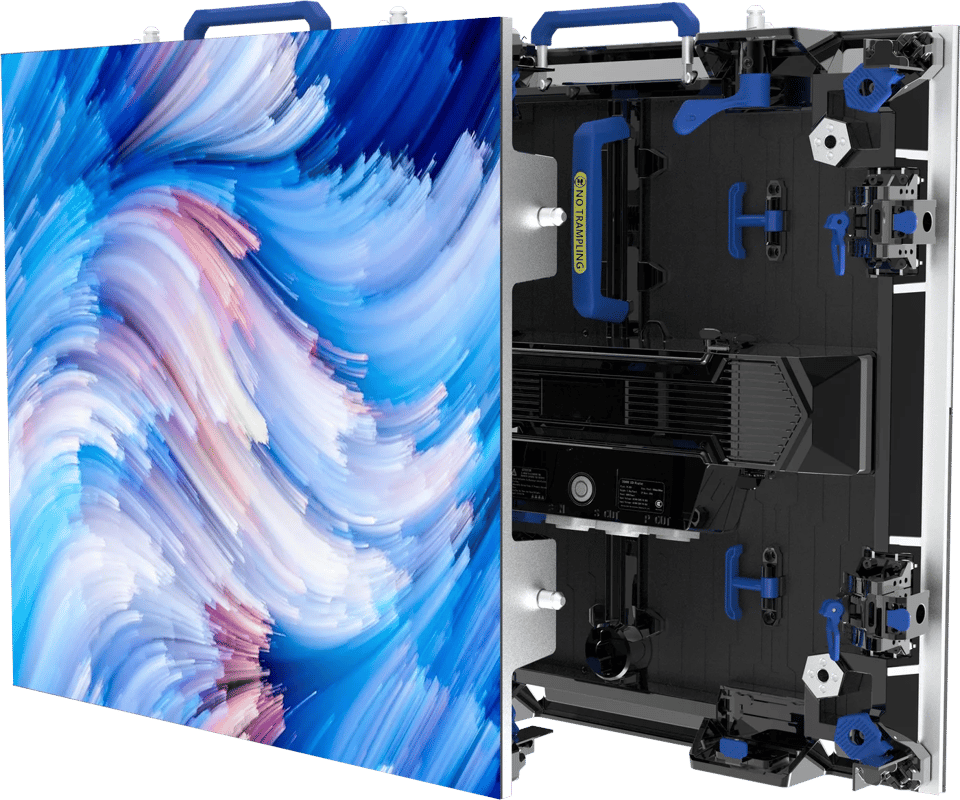

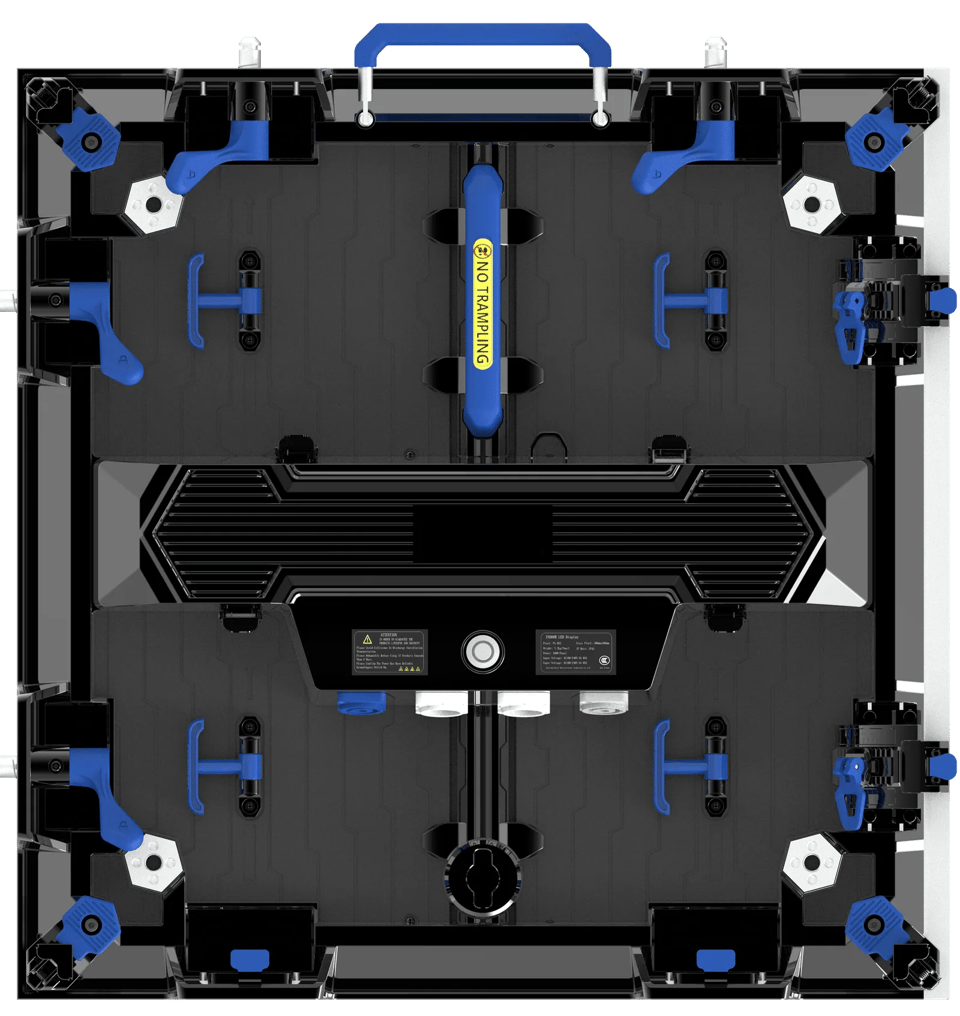

キャビネット構造

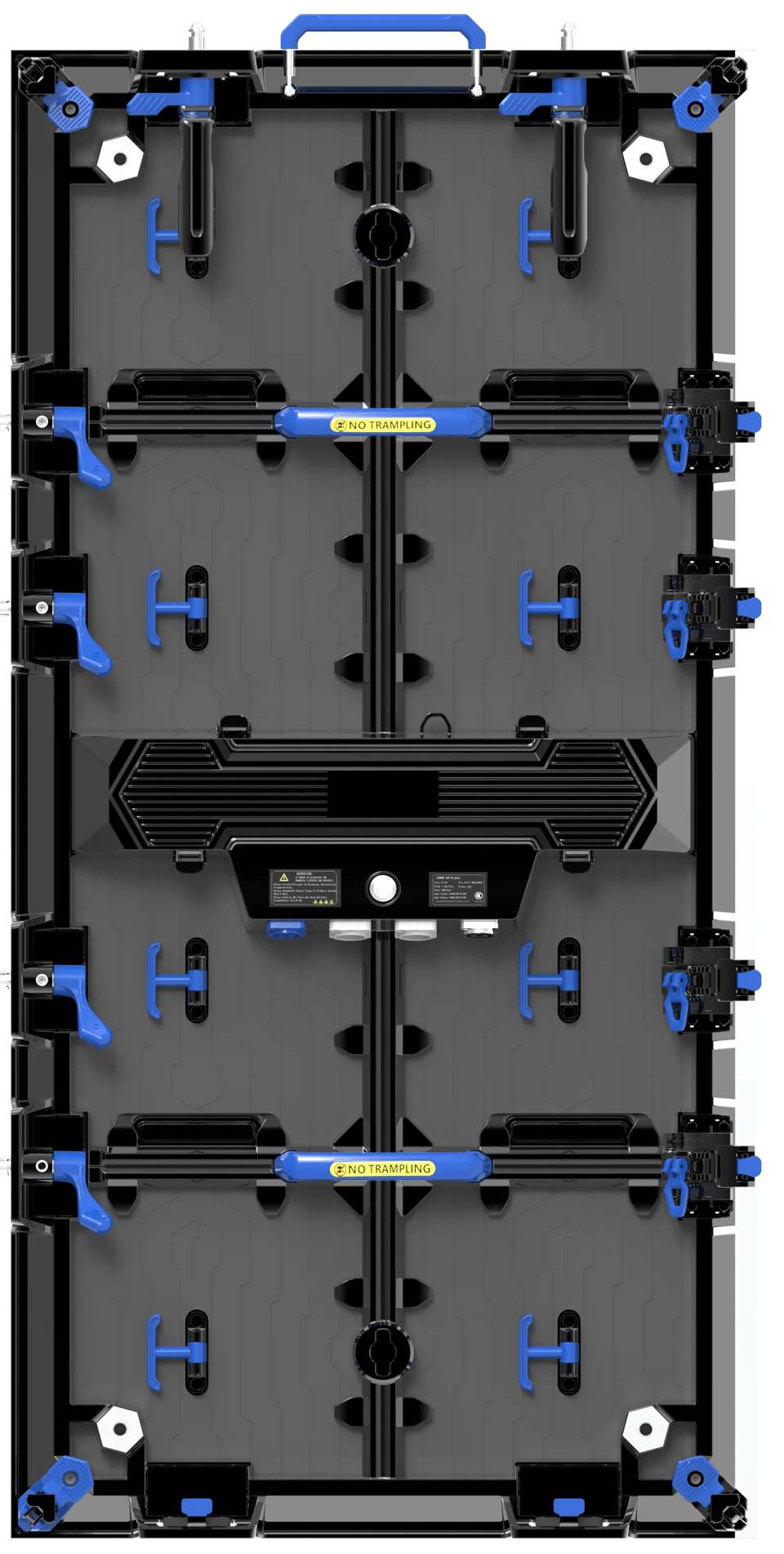

キャビネットは2サイズ：500×500 mm（8 kg）と500×1000 mm（13 kg）。
- ハンドル：上部ハンドル、中央ハンドル、モジュールハンドル。
- ロック：上部吊り下げロック、クイック位置決めロック、アークロック、下部ラッチ。
- 安全機能：コーナーガード、安全ロープ用フック、安全標識。
- 接続部：航空コネクター、テストボタン、製品識別ラベル。
- 異形状への連結用取付穴と、スタッキングフレーム用接続穴を備えています。
キャビネットの詳細
ラジアルロック（±10°）
5段階のアーク目盛りで、さまざまな曲面設置に対応。
クイックロック
工具不要。片手で回すだけでロックできます。
衝突防止コーナーガード
ワンタッチで飛び出し、輸送時の衝撃からモジュールを保護します。
強力マグネット位置決め（オプション）
キャビネットを近づけると、マグネットで自動的に位置が決まります。

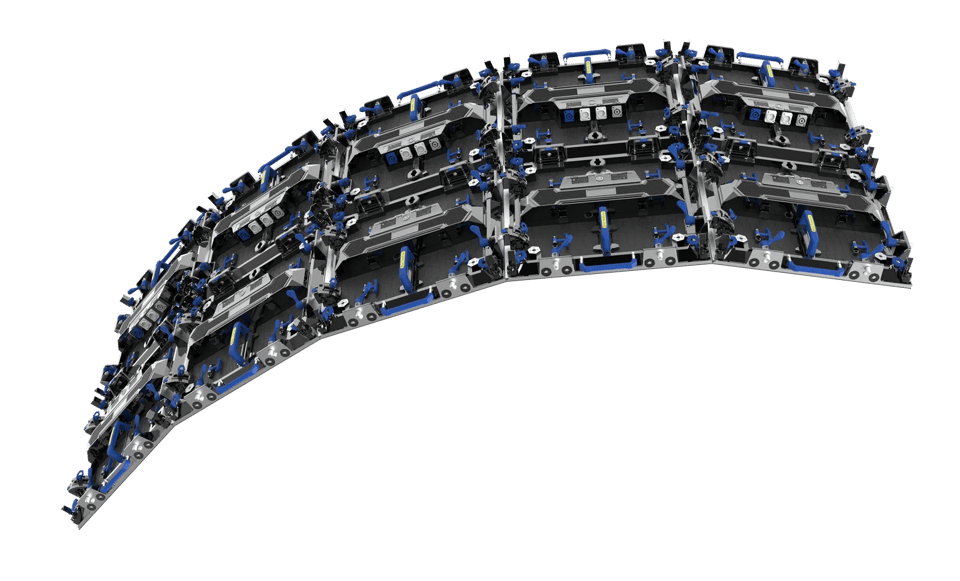

あらゆるシーンに対応する自由な連結
平面から立体まで、1台のスクリーンで多彩なクリエイティブレイアウトを実現。
- 平面スクリーン、内曲面・外曲面、直角スクリーン、横置き・縦置きの組み合わせに対応。
- 立方体やS字などの異形状に加え、表示面の角度を自在に調整できます。
- 500サイズと1000サイズのキャビネットを連結できます。
- 内曲面・外曲面に対応し、組み立て角度は±10°以内。

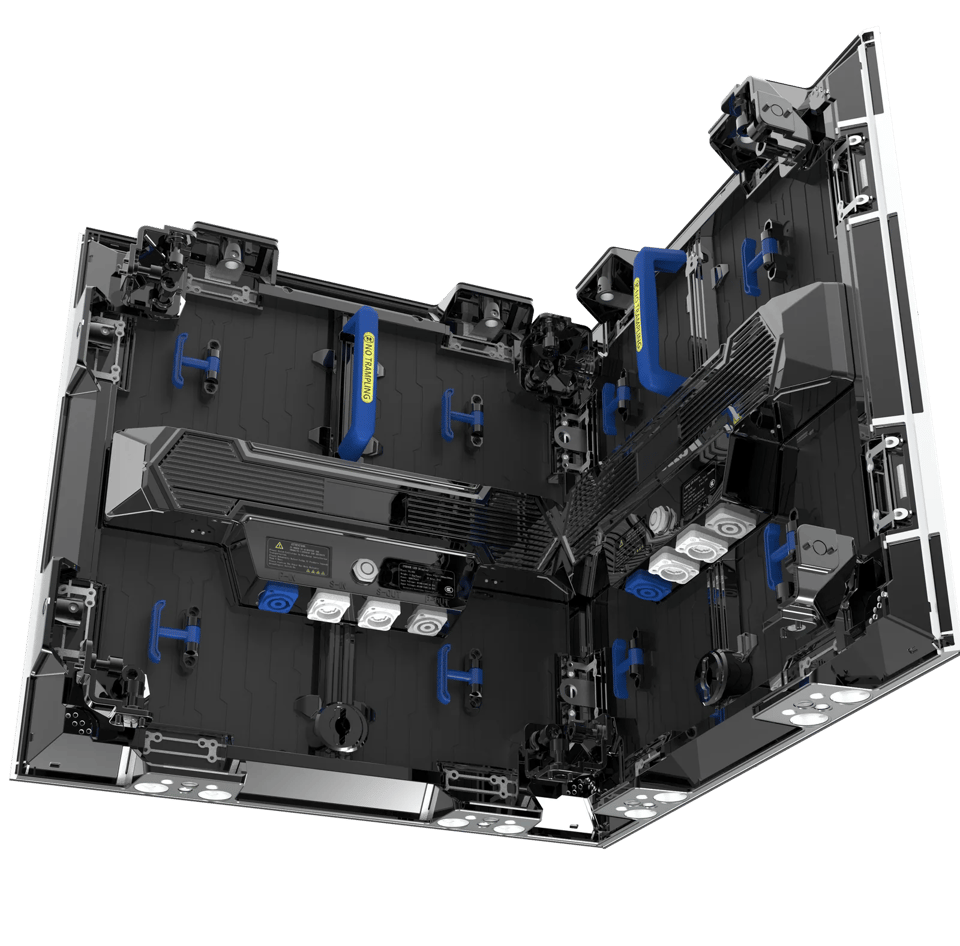

- 90°の直角連結に対応。
- 曲面ステージスクリーン、企業ショールームの3Dキューブ、スポーツイベントのL字型ライブ配信スクリーンに最適です。

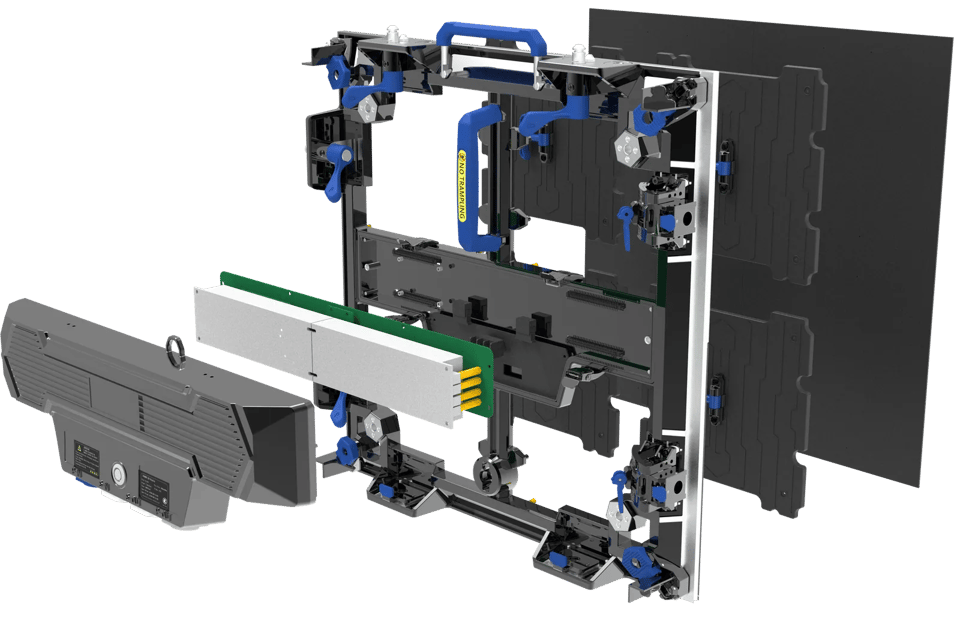

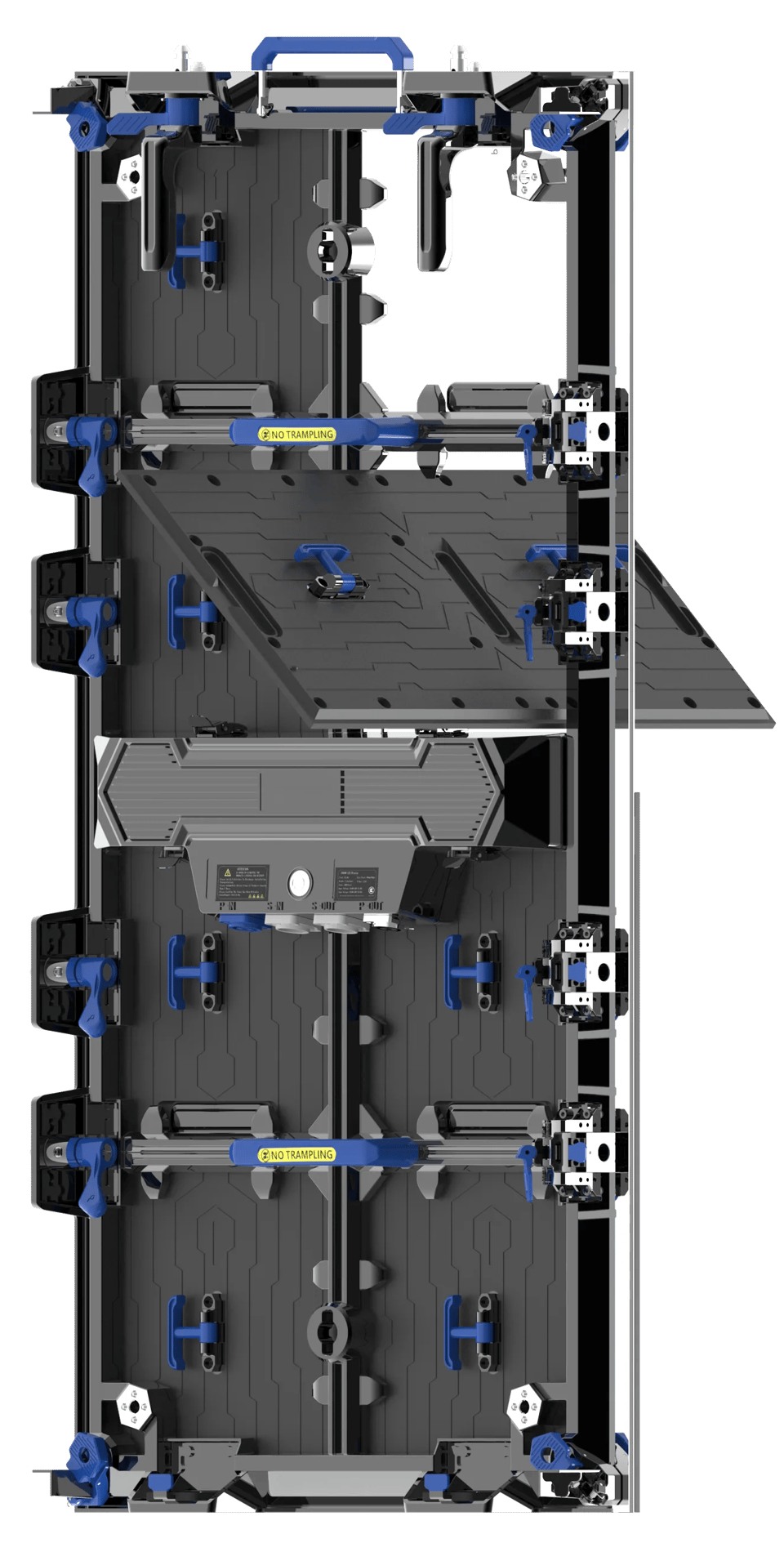

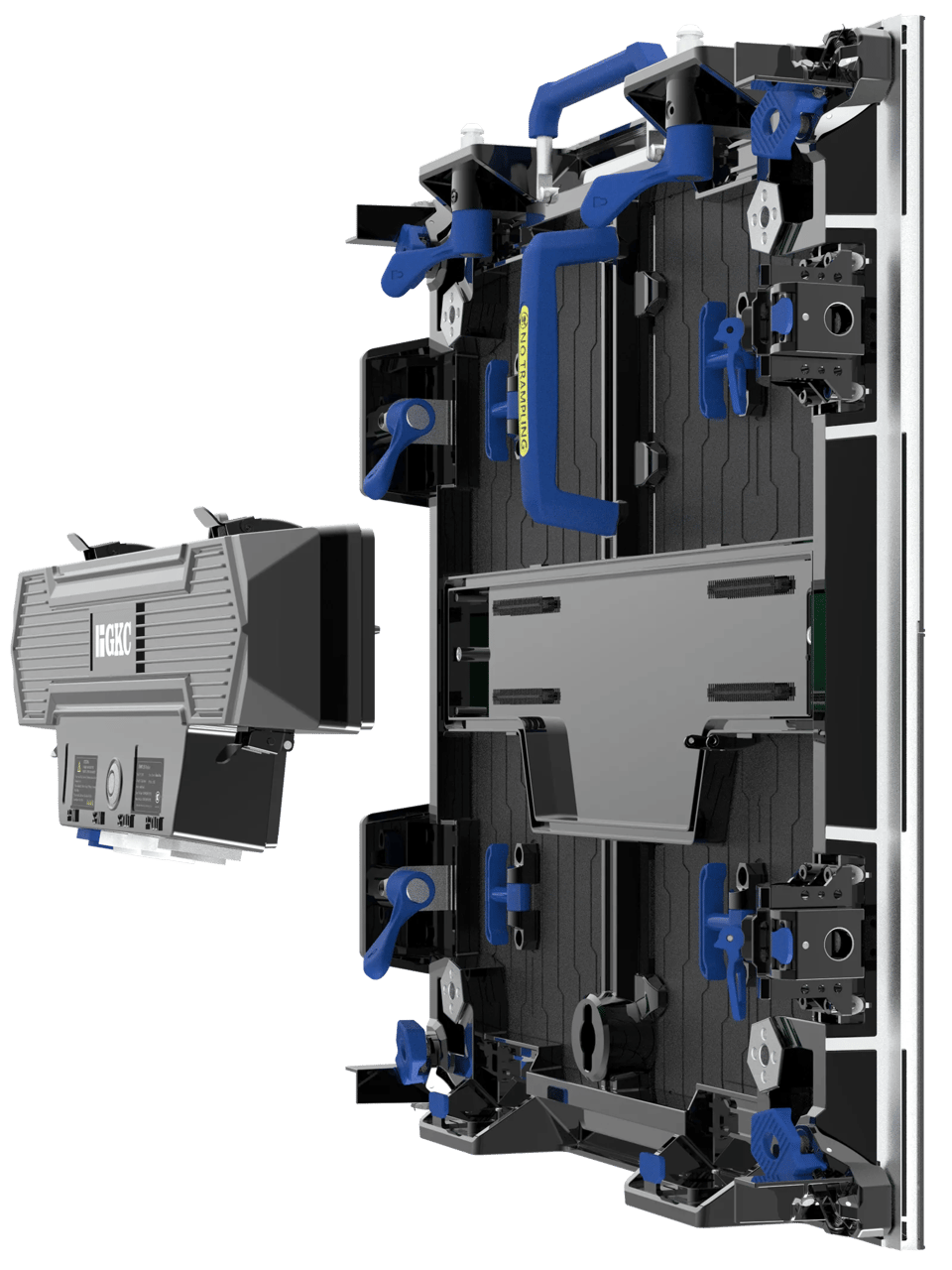

独立制御ボックス
メンテナンスが容易で、高い安定性を実現。
- 分離設計：電源、受信カード、メインボードを制御ボックス内に個別に配置。
- 配線を50％削減し、効率的で安定した放熱を実現。故障率も大幅に低減します。
- スナップオン式クイックリリース構造により、3秒で取り外し可能。工具を使わず、モジュール単位で交換できます。
- 現場でのメンテナンス効率が80％向上。
- 電源の二重化と世界各国の電圧への対応により、表示欠けのない安定稼働を実現。
- AC90～260Vのワイド入力に対応し、世界各地で使用可能。稼働中の画面消灯を防ぎます。

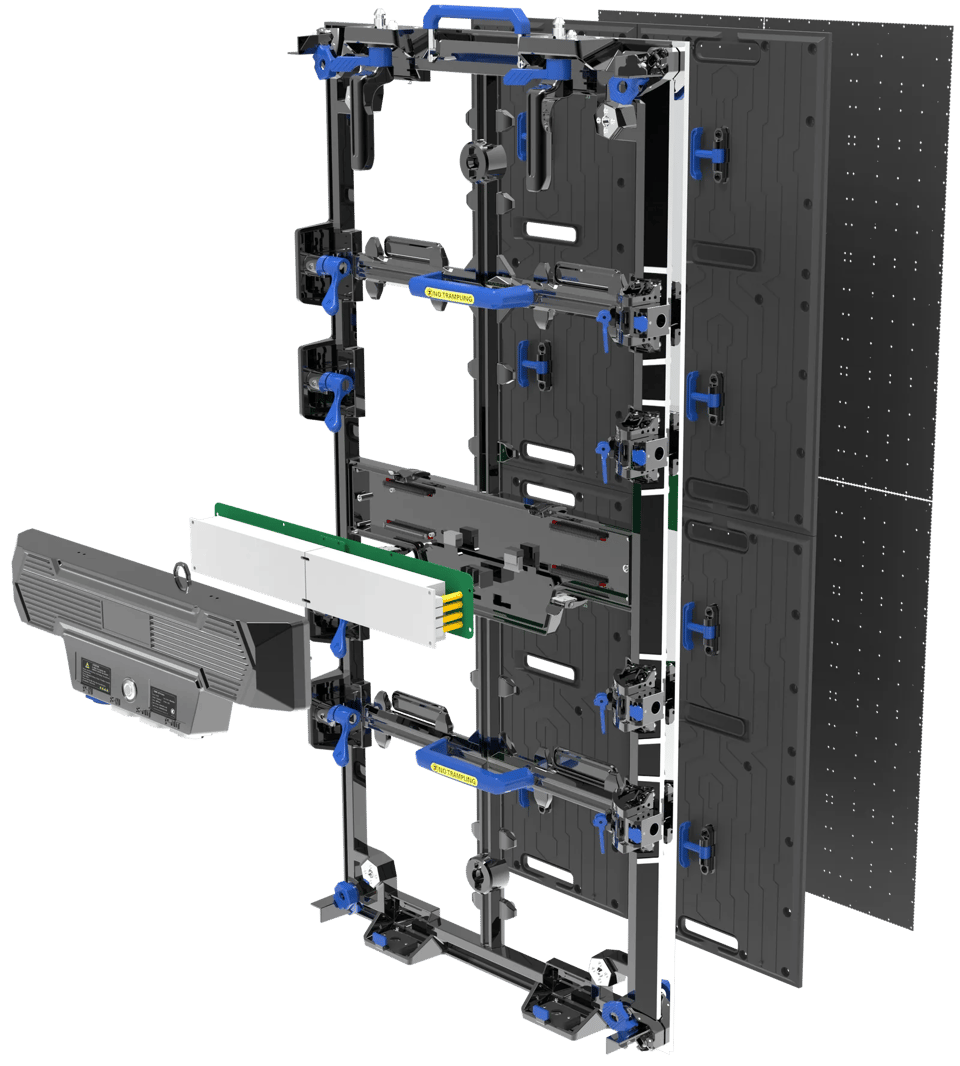

シリーズ全モデルにモジュール設計を採用
メンテナンスコストを60％削減。
- 500モデルと1000モデルは、電源、背面カバー、LED基板、ケーブルを共通化し、すべて相互に交換可能です。
- 予備部品の種類を60％削減し、在庫にかかる資金を抑えます。
- メンテナンス効率が80％向上。現場での部品交換はわずか3分です。

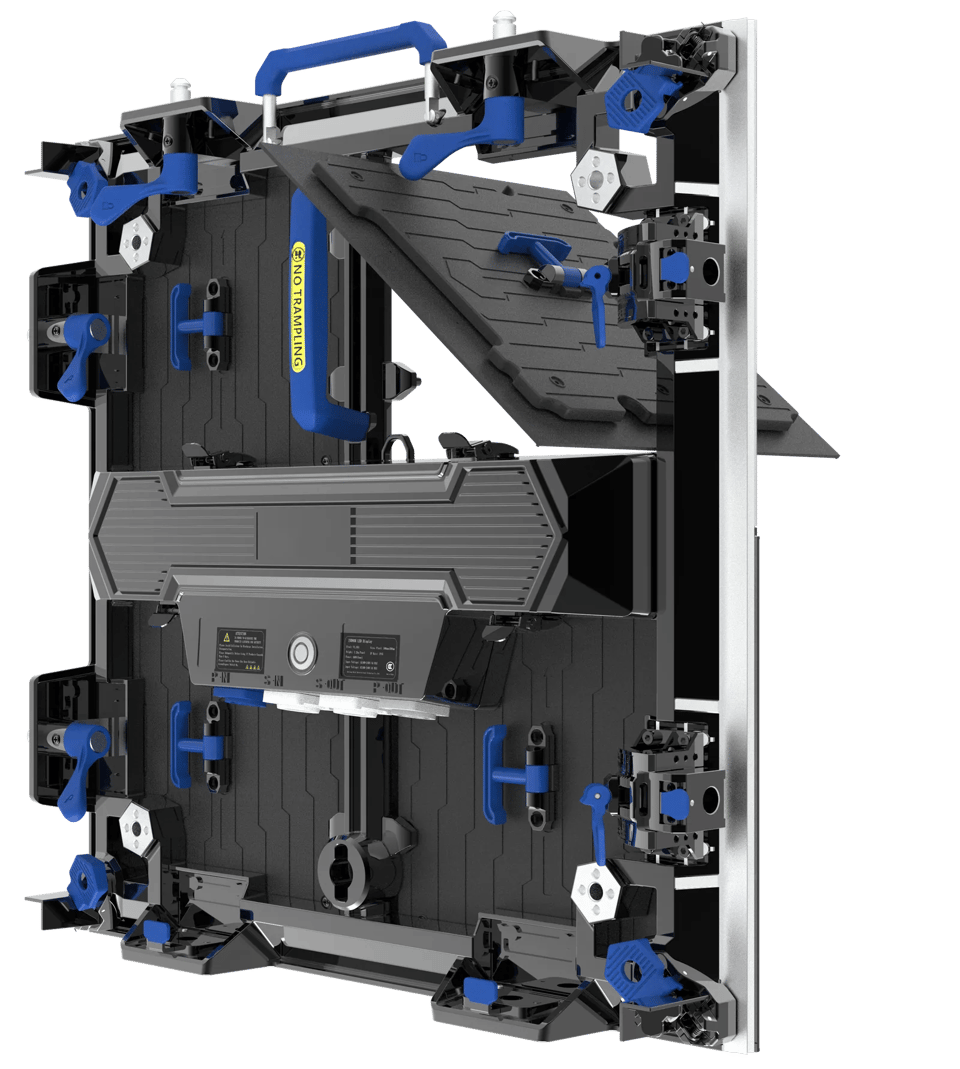

前面・背面メンテナンス対応
屋内用・屋外用ともに、同じ方法で設置できます。
- 制御ボックスとモジュールは、屋内・屋外を問わず、前面または背面からメンテナンスできます。
- スペースが限られた屋内でも、どちら側からでもアクセスできるため、作業スペースの不足による問題を回避できます。
- 屋外では、複雑な工具や手順を使わず、簡単な作業で故障箇所の特定や部品交換が行えます。
オプションアクセサリー
各種オプションアクセサリーにより、標準仕様を幅広い用途やお客様のニーズに合わせて拡張できます。
HOBモジュール
屋内用キャビネットには、HOBモジュールを取り付けられます。

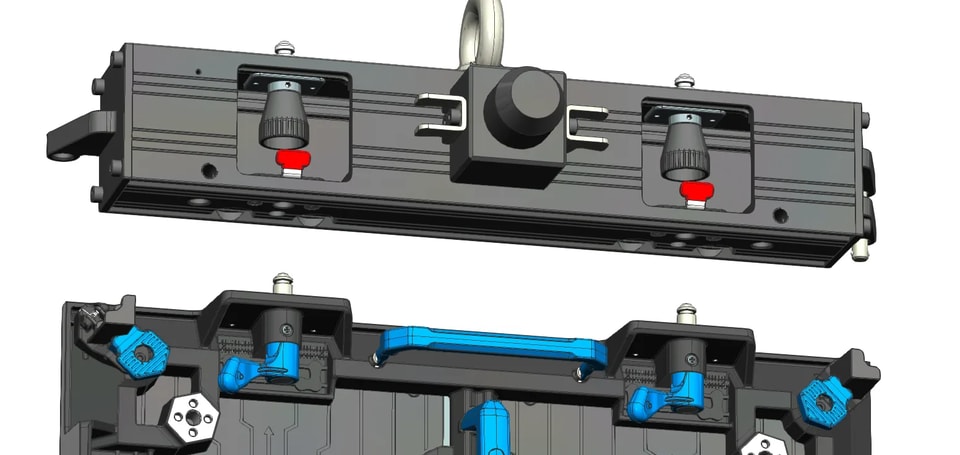

吊り下げブラケット
クイックロック式で取り付けられる、オプションの吊り下げブラケットです。

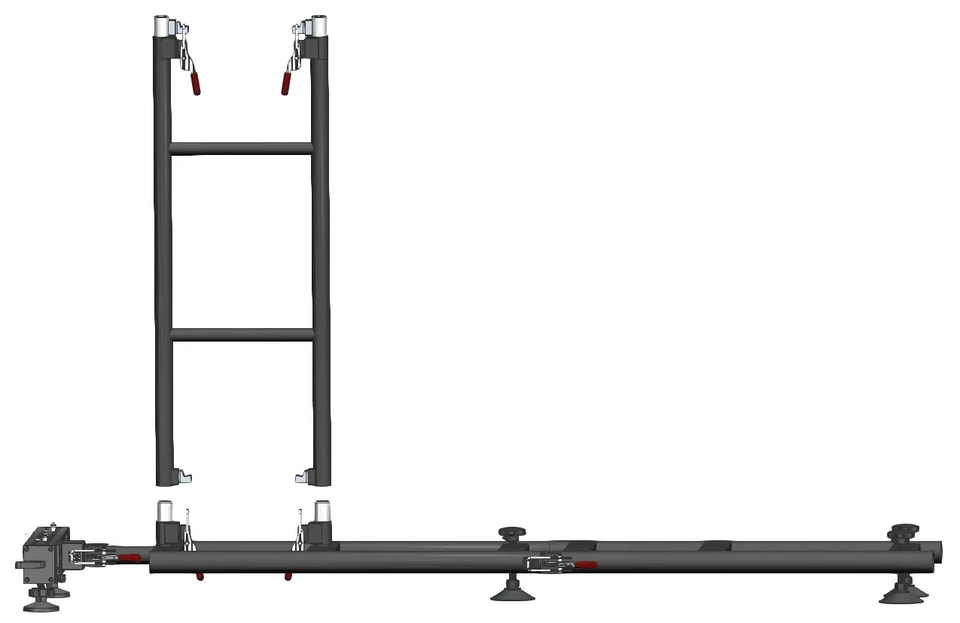

スタッキングブラケット
クイックロック式で取り付けられるオプションのスタッキングブラケット。移動、分解、組み立てが簡単です。
設置方法
- 積み重ね設置

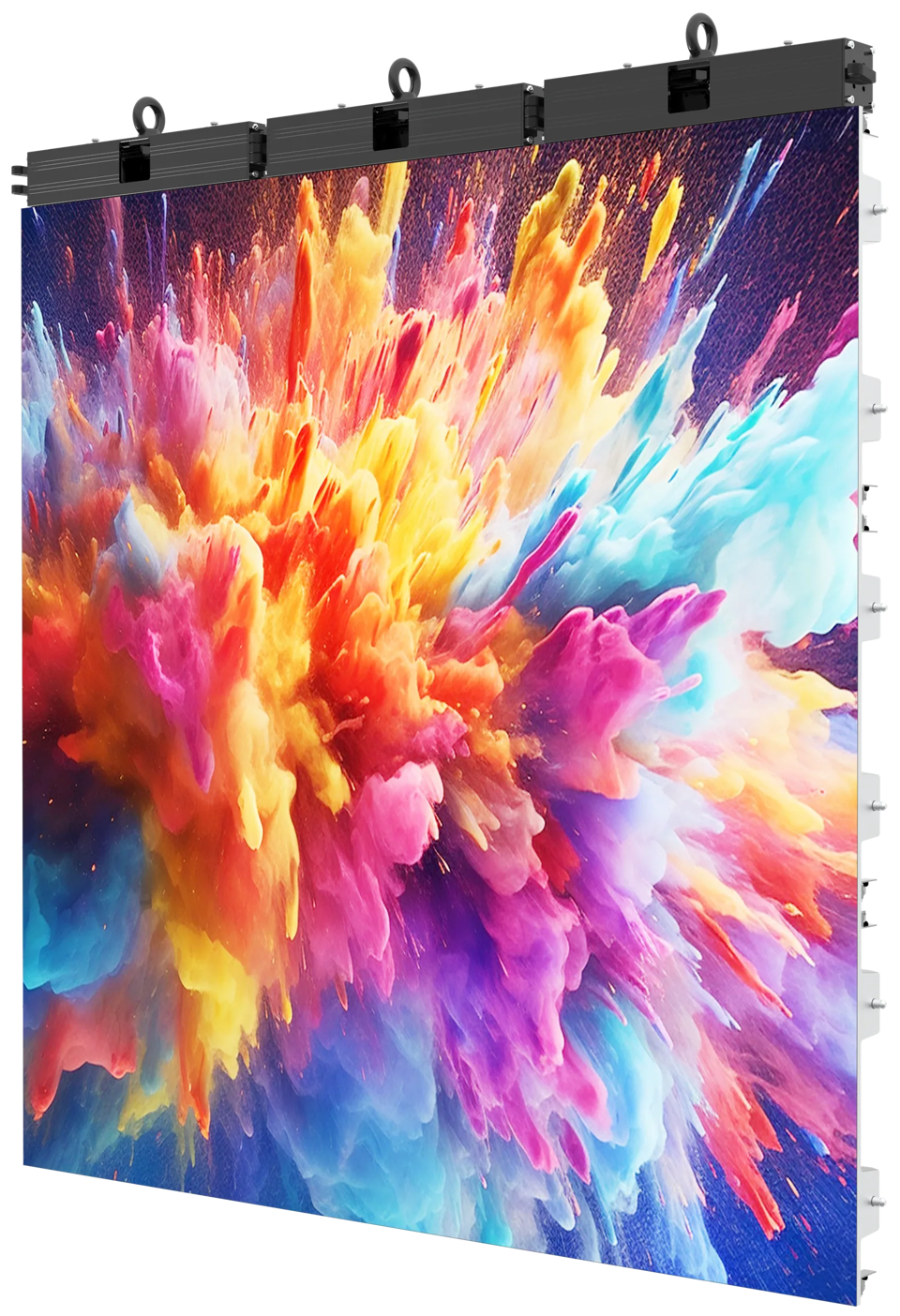

- 吊り下げ設置

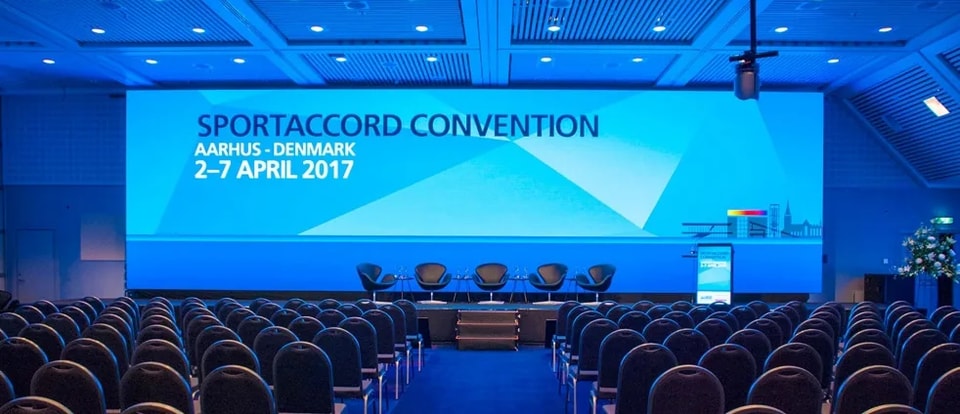

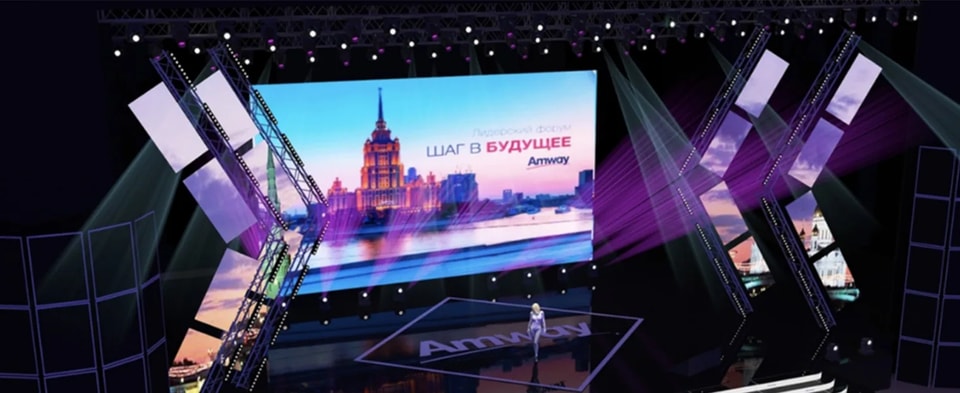

屋内外のさまざまなシーンに対応する1台のスクリーン
R1は、大規模な屋内外イベント向けに設計されたモジュール式LEDディスプレイシステムです。
- コンサート、音楽フェスティバル、商業イベント、公共のお祝い行事に最適です。
- 主な特長は、迅速な設置、柔軟な対応力、安定性、信頼性です。
- 複雑なステージ映像の効率的な演出をサポートします。
仕様
仕様
技術仕様
主な仕様
| キャビネットサイズ | 500 × 500 mm / 500 × 1000 mm |
| 画素ピッチ（屋内） | 1.953 / 2.604 mm |
| 画素ピッチ（屋外） | 3.91 / 4.8 mm |
表示性能
| 輝度 | 屋内：800 nit以上 / 屋外：4500 nit以上 |
| コントラスト比 | 5000:1 |
| 階調 | 14～16 bit |
| リフレッシュレート | 屋内：7680 Hz / 屋外：3840 Hz |
| フレームレート | 50～60 Hz |
| 視野角 | 160° / 160° |
キャビネット・モジュール
| キャビネットサイズ | 500×500 mm / 500×1000 mm |
| キャビネット奥行き | 屋内：68 mm / 屋外：72 mm |
| モジュールサイズ | 250×250 mm / 250×500 mm |
| キャビネット重量 | 8±0.5 kg（500×500） / 13±0.5 kg（500×1000） |
| モジュール重量 | 0.57 kg（250×250） / 1.2 kg（250×500） |
| キャビネット材質 | ダイカストアルミニウム |
| メンテナンス | 前面・背面メンテナンス対応 |
屋内レンタル仕様（HOBモジュールはオプション）
| 比較項目 | 500×500 P1.953 | 500×500 P2.604 | 500×1000 P1.953 | 500×1000 P2.604 |
|---|---|---|---|---|
| 画素構成 | SMD1212 | SMD1515 | SMD1212 | SMD1515 |
| 輝度（cd/m²） | ≥800 | ≥800 | ≥800 | ≥800 |
| 階調（ビット） | 16 | 14 | 16 | 14 |
| リフレッシュレート（Hz） | 7680 | 7680 | 7680 | 7680 |
| フレームレート（Hz） | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| 駆動方式 | 定電流駆動（1/16） | 定電流駆動（1/24） | 定電流駆動（1/16） | 定電流駆動（1/24） |
| 視野角（垂直／水平°） | 160/160 | 160/160 | 160/160 | 160/160 |
| 色温度（K） | 2000～9500 | 2000～9500 | 2000～9500 | 2000～9500 |
| 輝度・色度均一性 | 98% | 98% | 98% | 98% |
| コントラスト比 | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| モジュールサイズ（mm） | 250×250 | 250×250 | 250×500 | 250×500 |
| モジュール解像度（幅×高さ） | 128×128 | 96×96 | 128×256 | 96×192 |
| 画素密度（ドット/m²） | 262144 | 147456 | 262144 | 147456 |
| モジュール重量（kg） | 0.57±0.05 | 0.57±0.05 | 1.2±0.05 | 1.2±0.05 |
| キャビネット構成（幅×高さ） | 2×2 | 2×2 | 2×2 | 2×2 |
| キャビネット解像度（幅×高さ） | 256×256 | 192×192 | 256×512 | 192×384 |
| キャビネットサイズ（mm） | 500×500×86 | 500×500×86 | 500×1000×72 | 500×1000×72 |
| キャビネット重量（kg） | 8±0.5 | 8±0.5 | 13±0.5 | 13±0.5 |
| キャビネット平坦度（mm） | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 |
| メンテナンス方法 | 前面・背面メンテナンス対応 | 前面・背面メンテナンス対応 | 前面・背面メンテナンス対応 | 前面・背面メンテナンス対応 |
| キャビネット材質 | ダイカストアルミニウム | ダイカストアルミニウム | ダイカストアルミニウム | ダイカストアルミニウム |
| 保護等級 | IP40 | IP40 | IP40 | IP40 |
| 最大消費電力（W/m²） | ≤650 | ≤650 | ≤650 | ≤650 |
| 平均消費電力（W/m²） | ≤220 | ≤220 | ≤220 | ≤220 |
| 電源要件 | AC100-240V、50-60Hz | AC100-240V、50-60Hz | AC100-240V、50-60Hz | AC100-240V、50-60Hz |
| 寿命（時間） | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
| 動作温度（℃） | -20℃～+40℃ | -20℃～+40℃ | -20℃～+40℃ | -20℃～+40℃ |
| 保管温度（℃） | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ |
| 動作湿度（RH） | 10%RH～90%RH | 10%RH～90%RH | 10%RH～90%RH | 10%RH～90%RH |
| 保管湿度（RH） | 10%RH～95%RH | 10%RH～95%RH | 10%RH～95%RH | 10%RH～95%RH |
屋外レンタル用
| 比較項目 | 500×500 P3.91 | 500×500 P4.8 | 500×1000 P3.91 | 500×1000 P4.8 |
|---|---|---|---|---|
| 画素構成 | SMD1921 | SMD2121 | SMD1921 | SMD2121 |
| 輝度（cd/m²） | ≥4500 | ≥4500 | ≥4500 | ≥4500 |
| 階調（ビット） | 13～16 | 13～16 | 13～16 | 13～16 |
| リフレッシュレート（Hz） | 3840 | 3840 | 3840 | 3840 |
| フレームレート（Hz） | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| 駆動方式 | 定電流駆動（1/16） | 定電流駆動（1/24） | 定電流駆動（1/16） | 定電流駆動（1/24） |
| 視野角（垂直／水平°） | 160/160 | 160/160 | 160/160 | 160/160 |
| 色温度（K） | 2000～9500 | 2000～9500 | 2000～9500 | 2000～9500 |
| 輝度・色度均一性 | 98% | 98% | 98% | 98% |
| コントラスト比 | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| モジュールサイズ（mm） | 250×500 | 250×500 | 250×500 | 250×500 |
| モジュール解像度（幅×高さ） | 64×128 | 52×104 | 64×128 | 52×104 |
| 画素密度（ドット/m²） | 65536 | 43265 | 65536 | 43265 |
| モジュール重量（kg） | 1.2±0.05 | 1.2±0.05 | 1.2±0.05 | 1.2±0.05 |
| キャビネット構成（幅×高さ） | 2×1 | 2×1 | 2×2 | 2×2 |
| キャビネット解像度（幅×高さ） | 128×128 | 104×104 | 128×256 | 104×208 |
| キャビネットサイズ（mm） | 500×500×86 | 500×500×86 | 500×1000×72 | 500×1000×72 |
| キャビネット重量（kg） | 8±0.5 | 8±0.5 | 13±0.5 | 13±0.5 |
| キャビネット平坦度（mm） | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 |
| メンテナンス方法 | 前面・背面メンテナンス対応 | 前面・背面メンテナンス対応 | 前面・背面メンテナンス対応 | 前面・背面メンテナンス対応 |
| キャビネット材質 | ダイカストアルミニウム | ダイカストアルミニウム | ダイカストアルミニウム | ダイカストアルミニウム |
| 保護等級 | IP65 | IP65 | IP65 | IP65 |
| 最大消費電力（W/m²） | ≤750 | ≤750 | ≤750 | ≤750 |
| 平均消費電力（W/m²） | ≤230 | ≤230 | ≤230 | ≤230 |
| 電源要件 | AC100-240V、50-60Hz | AC100-240V、50-60Hz | AC100-240V、50-60Hz | AC100-240V、50-60Hz |
| 寿命（時間） | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
| 動作温度（℃） | -20℃～+40℃ | -20℃～+40℃ | -20℃～+40℃ | -20℃～+40℃ |
| 保管温度（℃） | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ |
| 動作湿度（RH） | 10%RH～90%RH | 10%RH～90%RH | 10%RH～90%RH | 10%RH～90%RH |
| 保管湿度（RH） | 10%RH～95%RH | 10%RH～95%RH | 10%RH～95%RH | 10%RH～95%RH |
GKC製品資料に基づく仕様です。最終的な構成は、お客様のプロジェクトのお見積もりで確定します。
納品
納品・サービス
ご注文から設置まで
- 標準納期
- 1,000 m²を45日で製造
- 保証
- 1年間
- 認証
- 国内外の多様なニーズに対応
- 設置方法
- スタッキングまたは吊り下げ設置
カスタマイズ
プライベートブランド対応
市場に合わせてカスタマイズ
- 筐体、ソフトウェア画面、カートン、マニュアルにお客様のロゴを表示
- 現地の電圧・プラグ・市場認証に対応
- プロジェクトに合わせたピクセルピッチ、筐体サイズ、IP保護等級
- 高温・高湿・塩害に対応した設計
お見積もりはすべて、お客様のプロジェクトに合わせて作成します。
