H1 ホログラフィック透明LEDスクリーン
軽量で鉄骨構造が不要な、透明ホログラフィックLEDスクリーン。サイズは1199.2 × 500 × 5 mm、ピッチは3.9／6.25／10 mm。ガラス越しに自然光を取り込めます。
メールアドレス：support@gkc-led.com
電話番号：+86 177 0588 5572
概要
特長
仕様
納品
カスタマイズ
概要
概要
H1 ホログラフィック透明LEDスクリーン
H1は、窓やガラス張りのファサード、ショールームを、空中に浮かんでいるような映像ディスプレイに変えます。超薄型の透明パネルは自然光を通し、鉄骨構造なしで設置可能。カスタム形状や不規則な形状への加工にも対応します。
- 軽量でミニマルなデザイン
- 鮮明な高精細映像と、3Dの浮遊感を生む表示効果
- メンテナンスが容易で、1人で設置可能
- 省エネ・低消費電力
- 鉄骨構造不要
- 高い透明性で自然光を遮らない
- 自由な形状にカスタマイズ可能
特長
フル透明のインビジブルスクリーン
- 透明で枠のないデザインが、空間に溶け込む一体感のある映像体験を実現します。

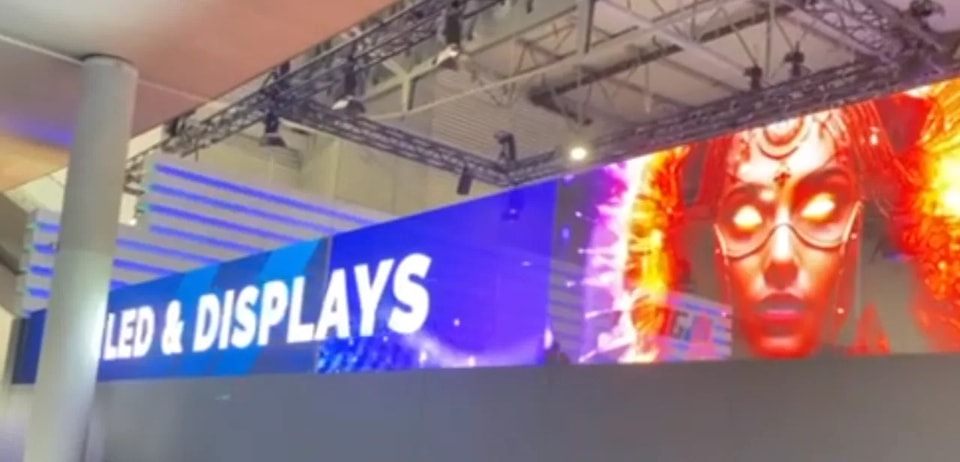

- 大型スクリーンも継ぎ目なく連結でき、途切れのない一体感のある映像を表示します。
- スクリーン背面からの光の散乱や漏れを抑え、視覚的なノイズを最小限に抑えます。

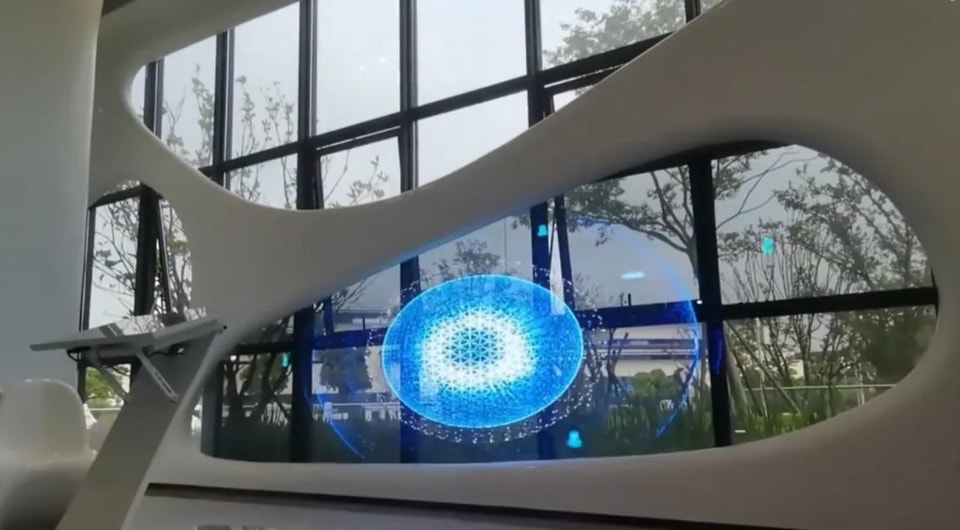

ホログラフィック3D浮遊映像
- 映像が空中に浮かんでいるように見え、対象物の奥行きや立体感を表現します。
- 対象物が空間に浮かんでいるかのような、リアルな映像体験を楽しめます。
高輝度・高コントラスト
- コントラスト比最大8000:1
- 最大輝度3000cd/m²
- 透明感のある明るい画面で、鮮やかな色彩を再現
優れた透明LEDディスプレイ
- 均一な画素ピッチの配列により、高精細な映像を実現します。
- 複合ドライバーボードによるスタティックスキャンで、表示性能を最適化します。
- 16ビット階調で、より繊細な色表現を実現します。
柔軟な設置性と、簡単な施工・メンテナンス

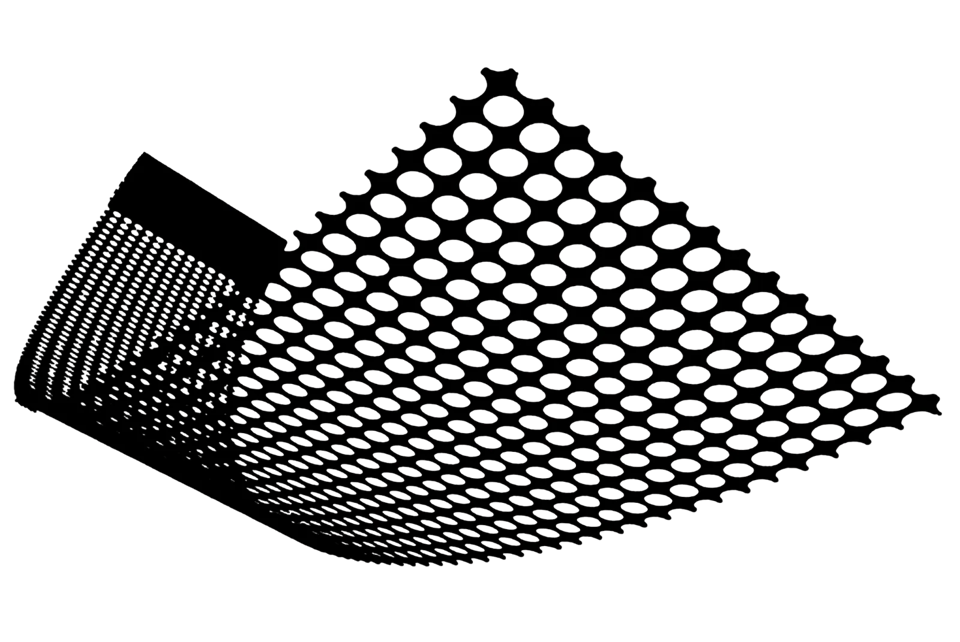

柔軟な設置性
標準モジュールは曲げて使用でき、施工も簡単。曲面ガラスや自由な形状のディスプレイに最適です。
簡単な施工・メンテナンス
モジュール式のため、建物の構造を変更したり室内の採光に影響を与えたりすることなく、ガラスの内側または外側に直接設置できます。
自由な形状に対応するホログラフィック・インビジブルスクリーン
- 超高精細・超薄型・高透明で、耐高温性に優れた素材を採用。

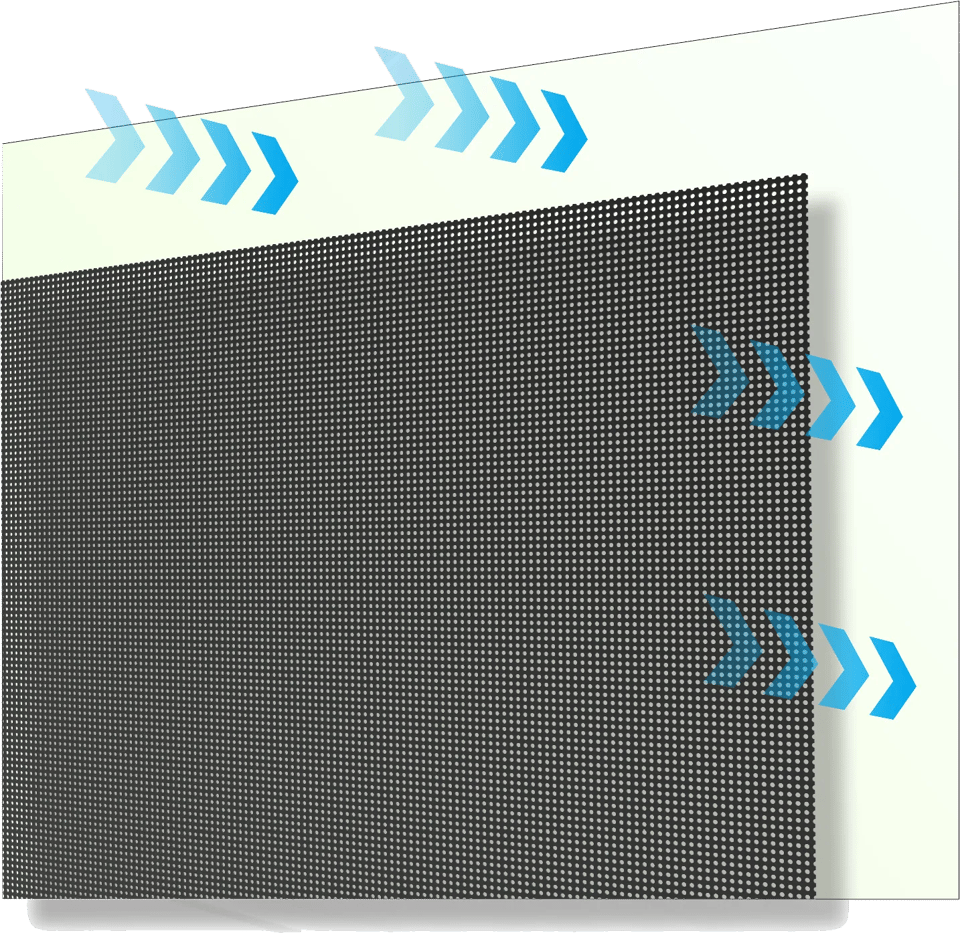

- 最適化したランプ基板設計により、最大80％の透過率を実現します。
- フレームレス設置に対応し、左右・上下に連結可能。最大高さまたは幅2.4mのディスプレイを構築できます。
- ショーウィンドウやガラスカーテンウォールに最適です。

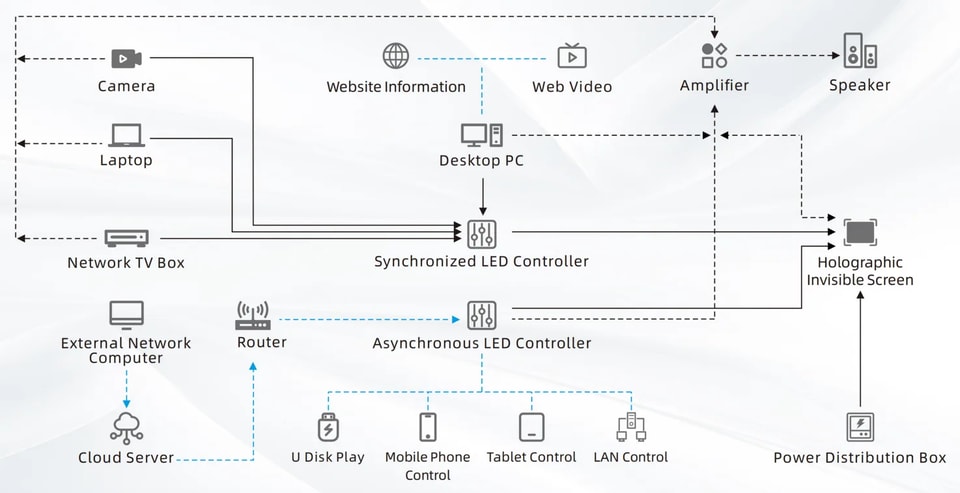

システム構成図
- 同期・非同期制御を個別に選択でき、併用も可能です。
- 同期式LEDコントローラー：カメラ、ノートPC、ネットワークTVボックス、デスクトップPCから入力できます。
- 非同期式LEDコントローラー：USBメモリーからの再生や、スマートフォン・タブレット・LANによる制御に対応。ルーター経由のクラウド配信もオプションで利用できます。
- 音声用アンプとスピーカーはオプションで追加できます。
2種類のモジュール

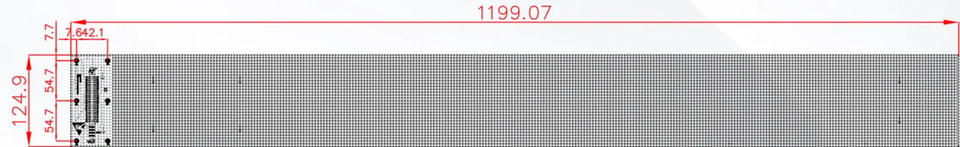

ドライバー一体型
ランプとドライバーを一体化したモジュール。モジュールサイズ：1199.07×124.9mm。

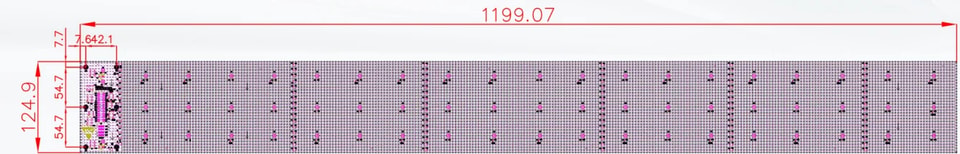

ドライバー分離型
ランプとドライバーを分離した設計。モジュールサイズ：1199.07×124.9mm、307×32ピクセル。

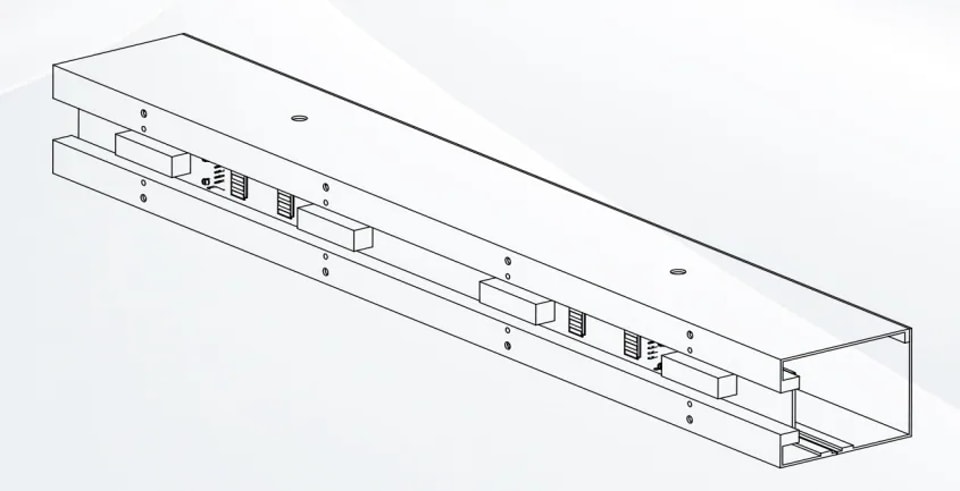

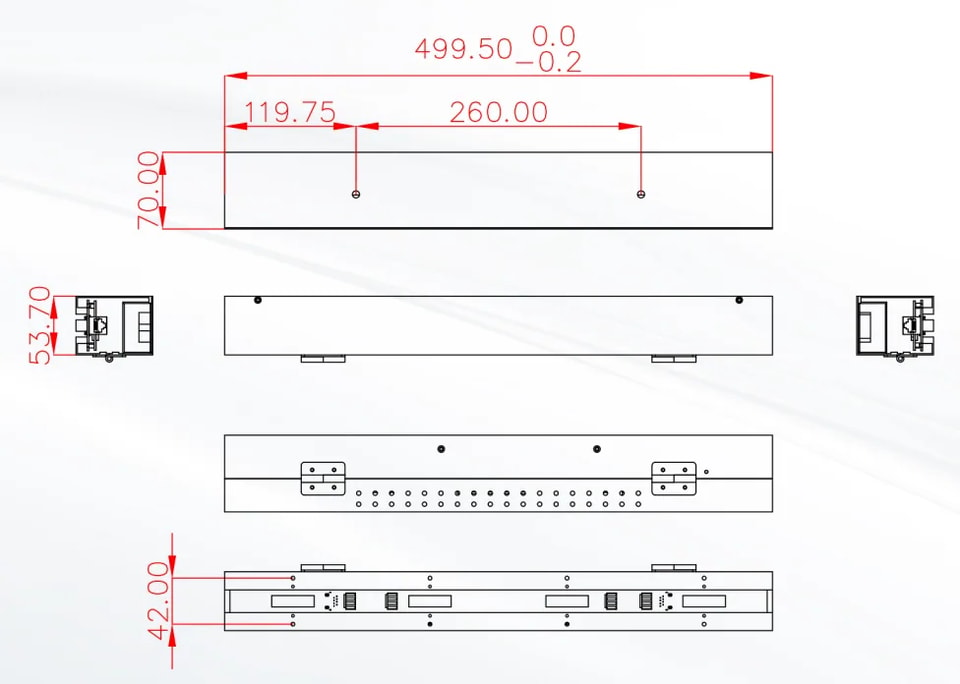

電源ボックスの設置
- 取り付け用の固定穴は電源ボックスの内側にあります。
- 電源ボックスを取り付けるとき、または移動するときは、カバーを開けてください。

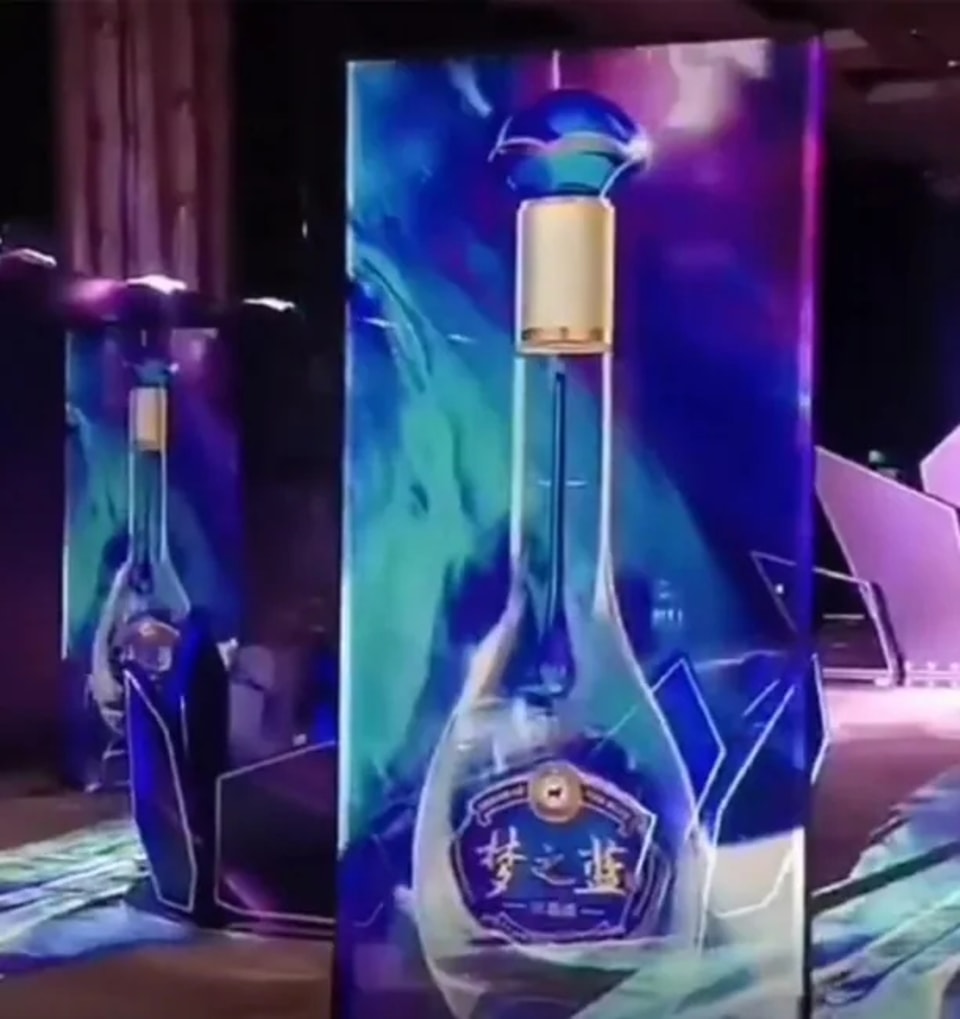

主な用途
高精細、軽量・薄型、高透過率、メンテナンスのしやすさ、低消費電力を備えた透明LEDディスプレイ。
- 商業施設、アトリウム、展望エレベーター
- ガラスカーテンウォール、ガラス手すり、ショーウィンドウ
- ブランドチェーン店：茶店・飲食店、ベーカリー、靴店、アパレル店、ジュエリーショップ
- 3C製品の体験型店舗、銀行支店の広告
仕様
仕様
技術仕様
主な仕様
| パネルサイズ | 1199.2 × 500 × 5 mm（電源部 77 mm） |
| 画素ピッチ | 3.9 / 6.25 / 10 mm |
| 輝度 | ≥1200 cd（分離型ドライバー）/ ≥2000～3000 cd（一体型ドライバー） |
| コントラスト比 | 8000:1 |
| リフレッシュレート | ≥2880 Hz / ≥3840 Hz |
| 階調 | 16 bit |
| 視野角 | 140° ± 10° |
| 電源 | AC 100～240 V（47～63 Hz） |
表示性能
| 輝度 | ≥2000 / ≥3000 cd/m²（一体型ドライバー）；≥1200 cd/m²（分離型ドライバー） |
| コントラスト比 | 8000:1 |
| リフレッシュレート | ≥3840 Hz（一体型ドライバー）；≥2880 Hz（分離型ドライバー） |
| 階調 | 16 bit |
| 電源 | AC 100～240 V（47～63 Hz） |
| 視野角 | 140° ± 10° |
キャビネット・モジュール
| サイズ（幅×高さ×奥行き） | 1199.2 × 500 × 77 mm |
| パネル厚さ | 5 mm（電源部は77 mm） |
| 重量 | 3 ± 0.5 kg |
H1シリーズの仕様
| 比較項目 | P3.9（一体型ドライバー） | P6.25（一体型ドライバー） | P10（一体型ドライバー） | P3.9（分離型ドライバー） |
|---|---|---|---|---|
| 画素構成 | SMD1717 | SMD2121 | SMD2121 | SMD1415 |
| 画素ピッチ（mm） | 3.90625 / 3.90625 | 6.25 / 6.25 | 10 / 10 | 3.90625 / 3.90625 |
| モジュール解像度（幅×高さ） | 307 × 32 | 192 × 20 | 120 × 10 | 307 × 32 |
| モジュールサイズ（幅×高さ、mm） | 1199.2×125 | 1200×125 | 1200×100 | 1199.2×125 |
| キャビネットあたりのモジュール数（幅×高さ） | 1×4 | 1×4 | 1×5 | 1×4 |
| キャビネット解像度（幅×高さ） | 307×128 | 192×80 | 120×50 | 307×128 |
| ディスプレイサイズ（幅×高さ×奥行き、mm） | 1199.2×500×5（電源 77） | 1199.2×500×5（電源 77） | 1200×500×5（電源 77） | 1199.2×500×5（電源 77） |
| パネル面積（m²） | 0.5996 | 0.6 | 0.6 | 0.5996 |
| 画素密度（ドット/m²） | 65,536 | 25,600 | 10,000 | 65,536 |
| ホワイトバランス輝度（cd/m²） | ≥2000 | ≥3000 | ≥3000 | ≥1200 |
| 水平視野角 | 140±10° | 140±10° | 140±10° | 140±10° |
| 垂直視野角 | 140±10° | 140±10° | 140±10° | 140±10° |
| 透過率 | ≥30% | ≥55% | ≥64% | ≥30% |
| 輝度均一性 | ≥99% | ≥99% | ≥99% | ≥99% |
| 最大消費電力（W/m²） | 680 | 680 | 680 | 680 |
| 平均消費電力（W/m²） | 260 | 220 | 220 | 220 |
| 電源 | AC 100～240 V（47～63 Hz） | AC 100～240 V（47～63 Hz） | AC 100～240 V（47～63 Hz） | AC 100～240 V（47～63 Hz） |
| リフレッシュレート（Hz） | ≥3840 | ≥3840 | ≥3840 | ≥2880 |
| フレームレート（Hz） | 60 | 60 | 60 | 60 |
| 寿命（時間） | 100,000 | 100,000 | 100,000 | 100,000 |
| 動作温度・湿度 | -10°C～+40°C / 10%RH～65%RH | -10°C～+40°C / 10%RH～65%RH | -10°C～+40°C / 10%RH～65%RH | -10°C～+40°C / 10%RH～65%RH |
| 保管温度・湿度 | -20°C～+60°C / 10%RH～65%RH | -20°C～+60°C / 10%RH～65%RH | -20°C～+60°C / 10%RH～65%RH | -20°C～+60°C / 10%RH～65%RH |
GKC製品資料に基づく仕様です。最終的な構成は、お客様のプロジェクトのお見積もりで確定します。
納品
納品・サービス
ご注文から設置まで
- 標準納期
- 30日以内に100m²
- 保証
- 2年間（工場返送修理）
- 認証
- 3C、CE
- 梱包
- 国内：段ボール箱＋木枠、海外：段ボール箱＋木箱
- 設置方法
- 壁面設置または吊り下げ設置
カスタマイズ
プライベートブランド対応
市場に合わせてカスタマイズ
- 筐体、ソフトウェア画面、カートン、マニュアルにお客様のロゴを表示
- 現地の電圧・プラグ・市場認証に対応
- プロジェクトに合わせたピクセルピッチ、筐体サイズ、IP保護等級
- 高温・高湿・塩害に対応した設計
お見積もりはすべて、お客様のプロジェクトに合わせて作成します。
