F2 Pro ファインピッチLEDディスプレイ
F2 Proは、管制室、放送スタジオ、高級空間向けにGKCが展開するファインピッチLEDディスプレイのプラットフォームです。16:9のキャビネットにより標準解像度を効率よく構成でき、同じ構造でSMD、HOB、COB、MIP各種モジュールに対応し、画素ピッチは最小0.78 mmまで選べます。
- CE・CCC認証取得
- インテリジェント読み書き機能
- 底面フレームレスのモジュラー式ハード接続設計
特長
三位一体型HUB、PCB互換設計
- 電源システムとHUBを統合した一体型カード設計
- ケーブル不要のハード接続
- LED基板は20+4ピンの4PINフローティングコネクターで接続
- LED基板の左右誤装着防止設計
- PCB配線はコモンカソードとコモンアノードの両方式に対応

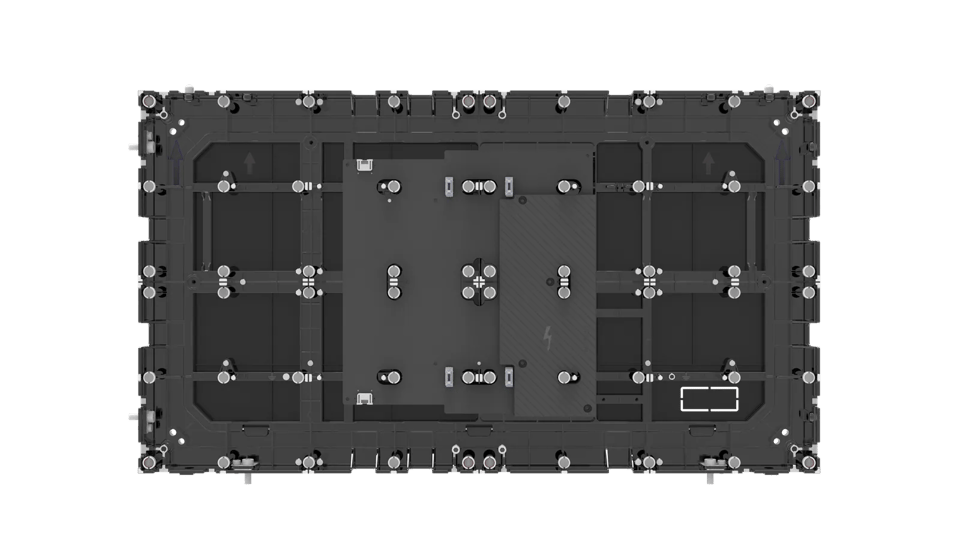

軽量・薄型キャビネット設計
- LED基板から樹脂製の底面カバーをなくし、キャビネットに直接取り付けることで、軽量・薄型化を実現。
- キャビネットフレームと背面カバーの設計により、軽量化と高剛性を両立
- 重量を60%削減。モジュールなしのキャビネットはわずか1.5 kg、モジュール装着時は3.6 kgです。
- 厚さを20%削減。製品全体の厚さはわずか33 mmです。
インテリジェント読み書き機能付き前面メンテナンス対応モジュール

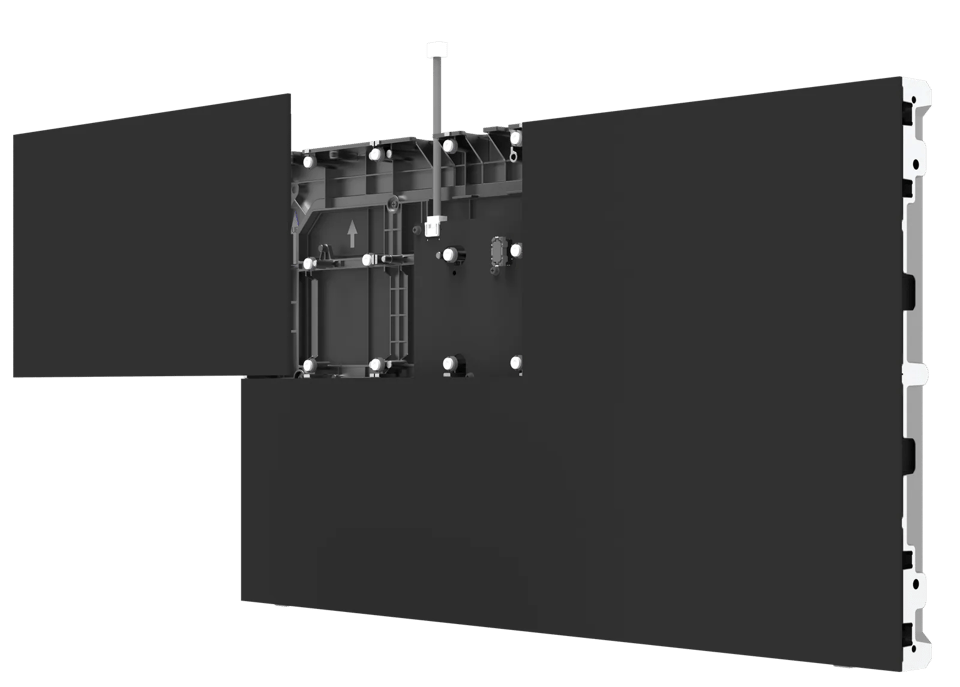

前面メンテナンス対応モジュール設計
モジュールをキャビネットにハード接続し、安定した信号伝送を実現。マグネット式モジュールは専用工具で前面から取り外せます。
インテリジェント読み書き機能
LVDS高速通信インターフェースを採用。モジュールの稼働状態をインテリジェントに読み書き・管理できます。
多様な製造方式に対応するモジュールで、フラットな画面を実現

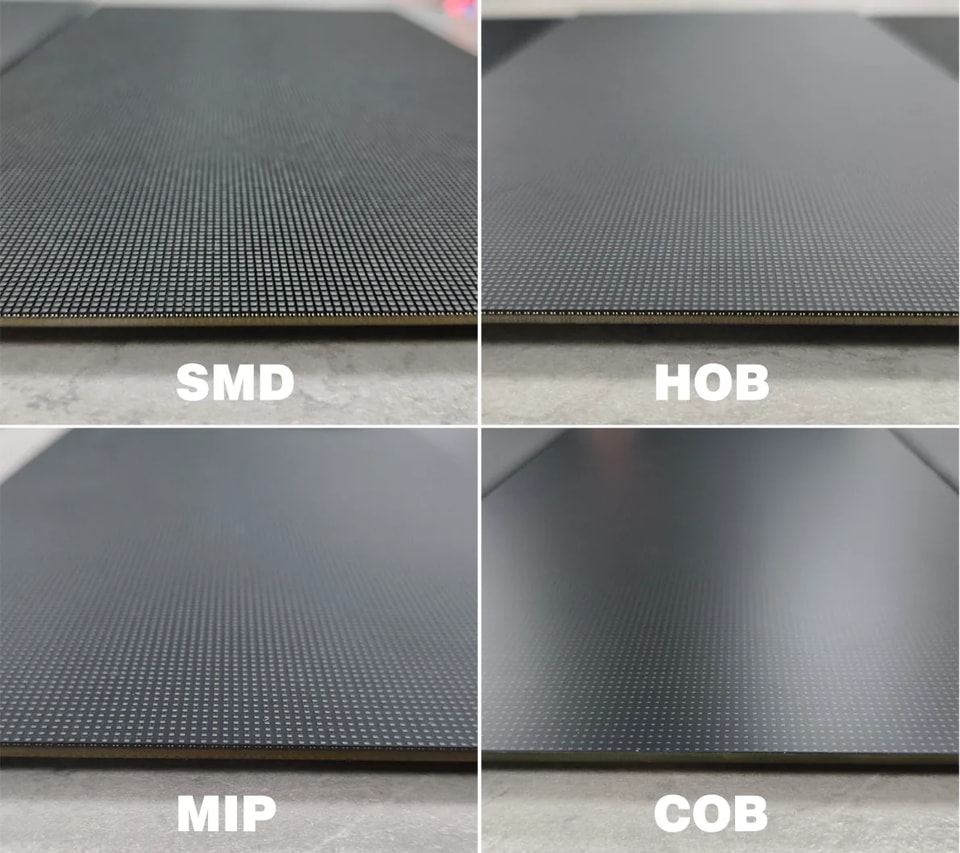

多様なモジュール製造方式に対応
共通のキャビネットと制御プラットフォームで、SMD、HOB、MIP、COBの各種LED基板に対応。モジュールもすばやく交換できます。

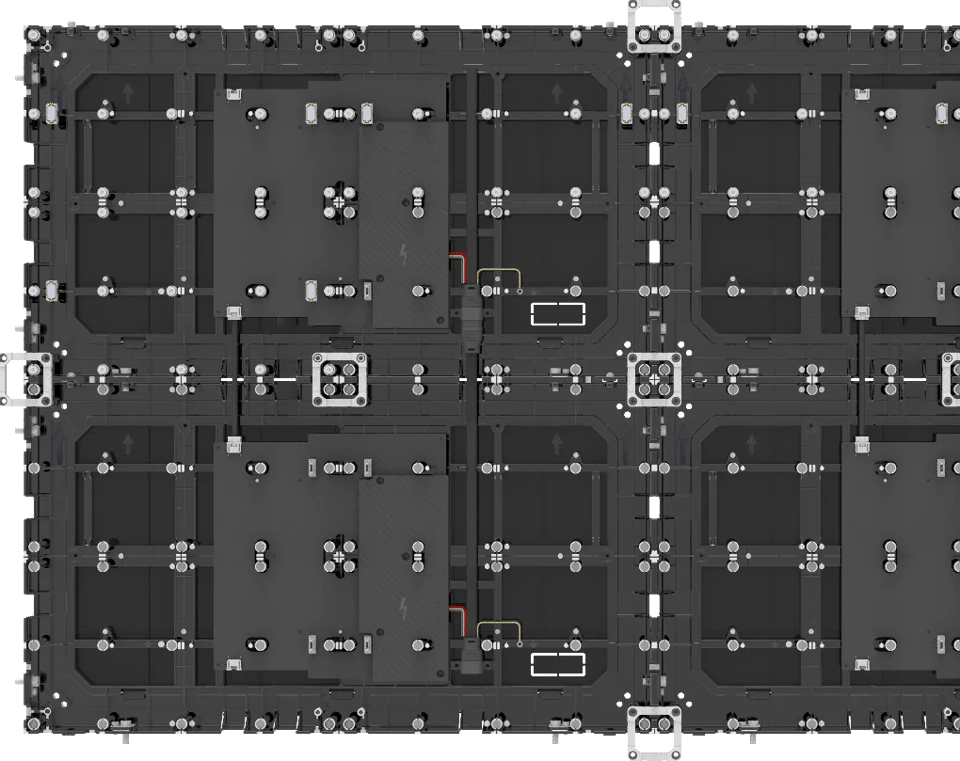

高い平面度を実現する連結プレート
連結プレートでキャビネット同士を接合し、画面の高い平面度を保ちます。
10°内角組み立て
標準キャビネットを内側に10°の角度で連結。専用の隙間埋めブロックで角部の隙間をふさぎ、継ぎ目のない曲面やラップアラウンド型の画面を構成できます。
専用隙間埋めブロック
専用コーナーブロックで隙間を埋め、段差のない継ぎ目を実現します。

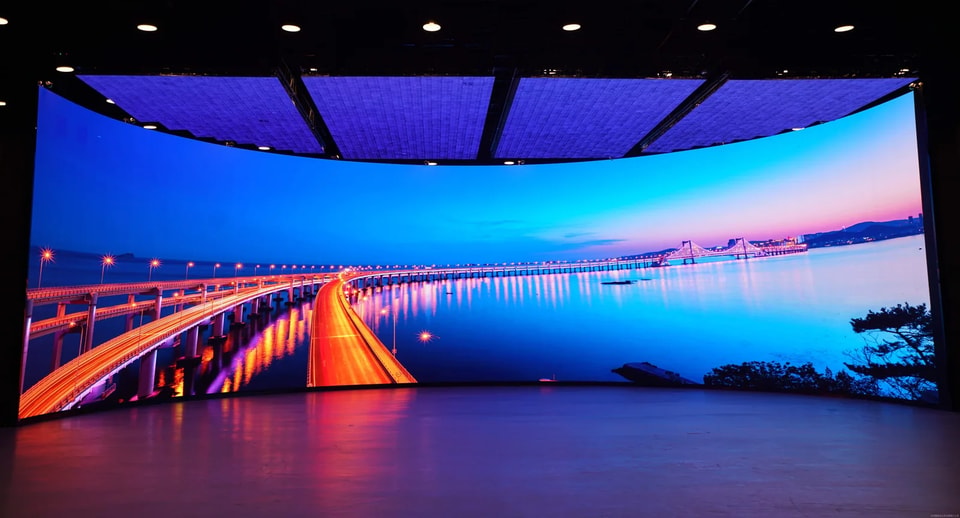

継ぎ目のない曲面ディスプレイ
曲面壁面、ステージを囲むスクリーン、円筒型ディスプレイを、途切れのない曲面で実現します。
自由自在な形状設計
コーナーへの埋め込みや、曲面ステージの非線形レイアウトに最適です。

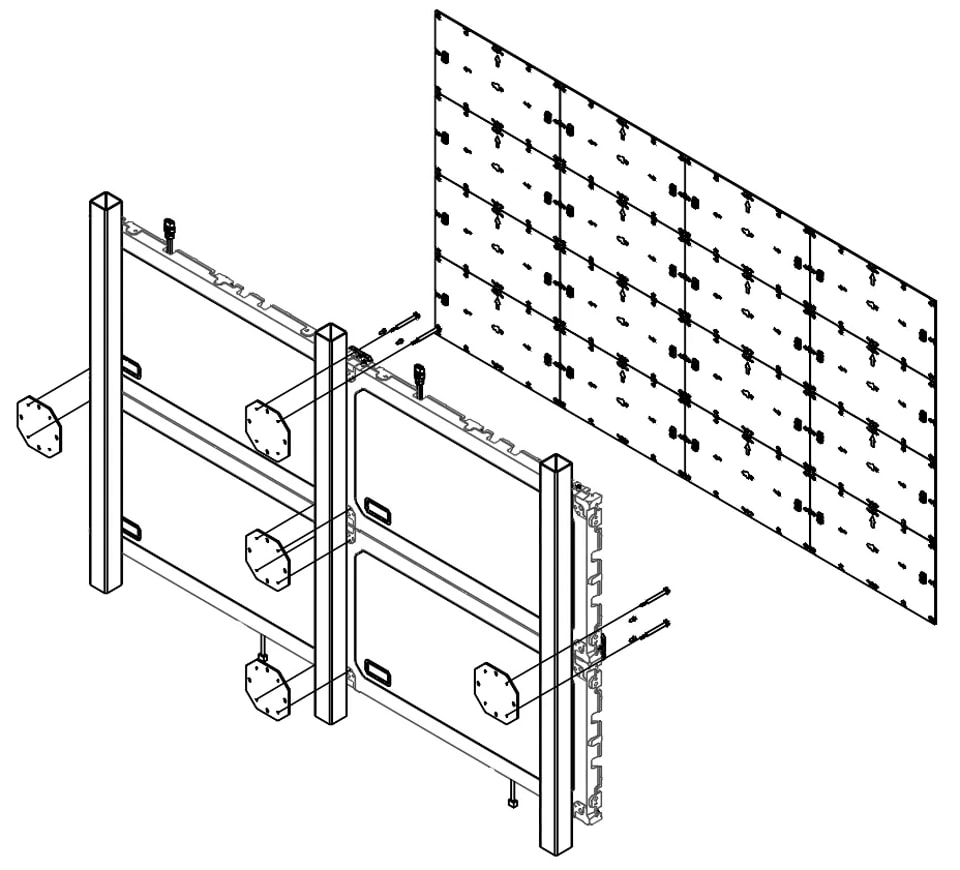

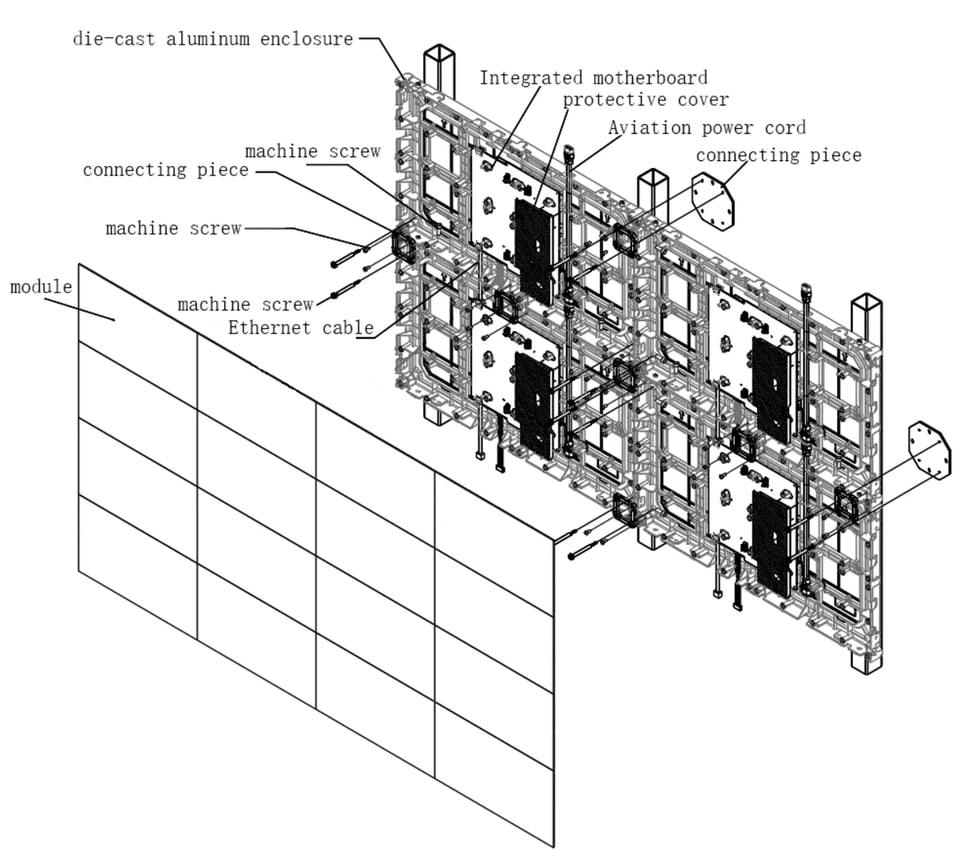

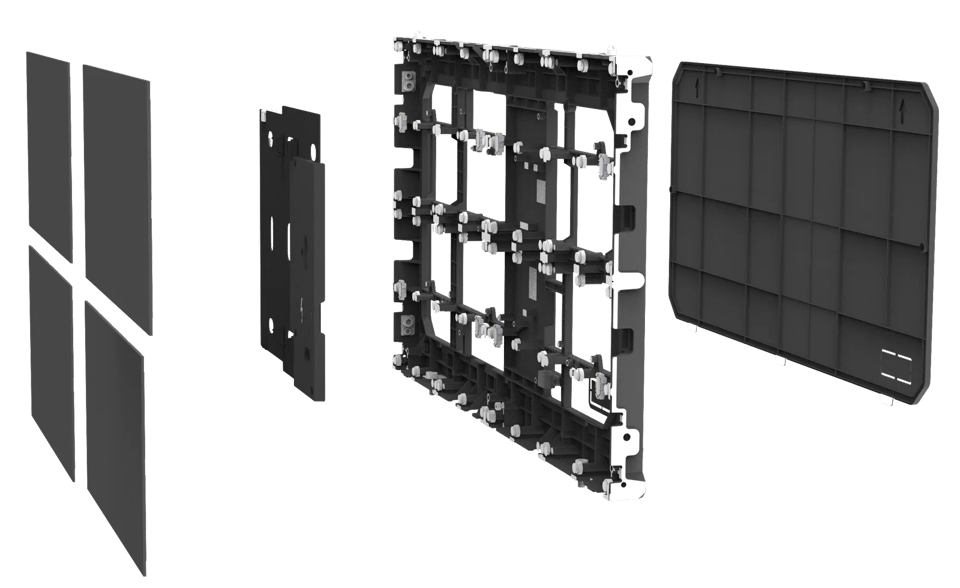

スクリーン設置分解図
- 前面設置図
- 背面設置図
屋内用小ピッチ高品質ディスプレイ
F2 Proシリーズは、屋内のあらゆる常設設置に対応します。
- スタジオ
- 大規模会議場
- 指令センター
- スマートシティ
仕様
仕様
技術仕様
主な仕様
| キャビネットサイズ | 600 × 337.5 × 32.9 mm |
| 画素ピッチ — SMD / HOB | 1.25 / 1.56 / 1.87 / 2.5 mm |
| 画素ピッチ — COB | 0.78 / 0.93 / 1.25 / 1.56 / 1.875 mm |
| 画素ピッチ — MIP | 0.93 / 1.25 / 1.56 mm |
| 認証 | CE、CCC |
表示性能
| 輝度 | ≥500 nit（SMD/HOB）/ ≥600 nit（COB/MIP） |
| コントラスト比 | 5000:1 |
| グレースケール | 14 bit |
| リフレッシュレート | 3840 Hz |
| フレームレート | 50～60 Hz |
| 視野角 | 160° / 160° |
キャビネット・モジュール
| キャビネットサイズ | 600 × 337.5 × 33 mm |
| キャビネット重量 | 3.6±0.3 kg |
| モジュールサイズ | 300 × 168.75 mm（SMD/HOB P2.5：300 × 337.5 mm、COB P0.78：150 × 168.75 mm） |
| モジュール重量 | 0.3±0.05 kg（SMD/HOB P2.5：0.6±0.05 kg、COB P0.78：0.2±0.05 kg） |
F2 Pro SMD/HOBシリーズ仕様
| 比較項目 | P1.25 | P1.56 | P1.875 | P2.5 |
|---|---|---|---|---|
| 画素構成 | SMD 1010 | SMD 1212 | SMD 1515 | SMD 2121 |
| 輝度（cd/m²） | ≥500 | ≥500 | ≥500 | ≥500 |
| 階調（ビット） | 13 | 13 | 13 | 14 |
| リフレッシュレート（Hz） | 3840 | 3840 | 3840 | 3840 |
| フレームレート（Hz） | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| 駆動方式 | 定電流駆動（1/120） | 定電流駆動（1/108） | 定電流駆動（1/90） | 定電流駆動（1/60） |
| 視野角（垂直／水平°） | 160/160 | 160/160 | 160/160 | 160/160 |
| 色温度（K） | 2000～9500 | 2000～9500 | 2000～9500 | 2000～9500 |
| 輝度・色度均一性 | 98% | 98% | 98% | 98% |
| コントラスト比 | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| モジュールサイズ（mm） | 300×168.75 | 300×168.75 | 300×168.75 | 300×337.5 |
| モジュール解像度（幅×高さ） | 240×135 | 192×108 | 160×90 | 120×135 |
| 画素密度（ドット/m²） | 640000 | 409600 | 284444 | 160000 |
| モジュール重量（kg） | 0.3±0.05 | 0.3±0.05 | 0.3±0.05 | 0.6±0.05 |
| キャビネットあたりのモジュール数（幅×高さ） | 2×2 | 2×2 | 2×2 | 2×1 |
| キャビネット解像度（幅×高さ） | 480×270 | 384×216 | 320×180 | 240×135 |
| キャビネットサイズ（mm） | 600×337.5×33 | 600×337.5×33 | 600×337.5×33 | 600×337.5×33 |
| キャビネット重量（kg） | 3.6±0.3 | 3.6±0.3 | 3.6±0.3 | 3.6±0.3 |
| キャビネット平坦度（mm） | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 |
| メンテナンス | 前面メンテナンス | 前面メンテナンス | 前面メンテナンス | 前面メンテナンス |
| キャビネット材質 | ダイカストアルミニウム | ダイカストアルミニウム | ダイカストアルミニウム | ダイカストアルミニウム |
| 保護等級 | IP30 | IP30 | IP30 | IP30 |
| 最大消費電力（W/m²） | ≤350 | ≤310 | ≤280 | ≤260 |
| 平均消費電力（W/m²） | ≤120 | ≤110 | ≤95 | ≤90 |
| 電源 | AC100～240V、50～60Hz | AC100～240V、50～60Hz | AC100～240V、50～60Hz | AC100～240V、50～60Hz |
| 寿命（時間） | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
| 動作温度 | -10℃～+45℃ | -10℃～+45℃ | -10℃～+45℃ | -10℃～+45℃ |
| 保管温度 | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ |
| 動作湿度 | 相対湿度10%～80% | 相対湿度10%～80% | 相対湿度10%～80% | 相対湿度10%～80% |
| 保管湿度 | 相対湿度10%～85% | 相対湿度10%～85% | 相対湿度10%～85% | 相対湿度10%～85% |
F2 Pro COBシリーズの仕様
| 比較項目 | P0.78（共通カソード） | P0.9375（共通カソード） | P1.25（共通カソード） | P1.25（共通アノード） | P1.5625（共通カソード） | P1.5625（共通アノード） | P1.875 |
|---|---|---|---|---|---|---|---|
| 画素構成 | COB 1R1G1B | COB 1R1G1B | COB 1R1G1B | COB 1R1G1B | COB 1R1G1B | COB 1R1G1B | COB 1R1G1B |
| 輝度（cd/m²） | ≥600 | ≥600 | ≥600 | ≥600 | ≥600 | ≥600 | ≥600 |
| 階調（ビット） | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| リフレッシュレート（Hz） | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 |
| フレームレート（Hz） | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| 駆動方式 | 定電流駆動（1/54スキャン） | 定電流駆動（1/54スキャン） | 定電流駆動（1/60） | 定電流駆動（1/60） | 定電流駆動（1/54スキャン） | 定電流駆動（1/54スキャン） | 定電流駆動（1/45スキャン） |
| 視野角（垂直／水平°） | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 |
| 色温度（K） | 2000～10000 | 2000～10000 | 2000～10000 | 2000～10000 | 2000～10000 | 2000～10000 | 2000～10000 |
| 輝度・色度均一性 | 98% | 98% | 98% | 98% | 98% | 98% | 98% |
| コントラスト比 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| モジュールサイズ（mm） | 150×168.75 | 300×168.75 | 300×168.75 | 300×168.75 | 300×168.75 | 300×168.75 | 300×168.75 |
| モジュール解像度（幅×高さ） | 192×216 | 320×180 | 240×135 | 240×135 | 192×108 | 192×108 | 160×90 |
| 画素密度（ドット/m²） | 1638400 | 1137778 | 640000 | 640000 | 409600 | 409600 | 284444 |
| モジュール重量（kg） | 0.2±0.05 | 0.3±0.05 | 0.3±0.05 | 0.3±0.05 | 0.3±0.05 | 0.3±0.05 | 0.3±0.05 |
| キャビネットあたりのモジュール数（幅×高さ） | 4×2 | 2×2 | 2×2 | 2×2 | 2×2 | 2×2 | 2×2 |
| キャビネット解像度（幅×高さ） | 768×432 | 640×360 | 480×270 | 480×270 | 384×216 | 384×216 | 320×180 |
| キャビネットサイズ（mm） | 600×337.5×33 | 600×337.5×33 | 600×337.5×33 | 600×337.5×33 | 600×337.5×33 | 600×337.5×33 | 600×337.5×33 |
| キャビネット重量（kg） | 3.6±0.3 | 3.6±0.3 | 3.6±0.3 | 3.6±0.3 | 3.6±0.3 | 3.6±0.3 | 3.6±0.3 |
| キャビネット平坦度（mm） | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 |
| メンテナンス | 前面メンテナンス | 前面メンテナンス | 前面メンテナンス | 前面メンテナンス | 前面メンテナンス | 前面メンテナンス | 前面メンテナンス |
| キャビネット材質 | ダイカストアルミニウム | ダイカストアルミニウム | ダイカストアルミニウム | ダイカストアルミニウム | ダイカストアルミニウム | ダイカストアルミニウム | ダイカストアルミニウム |
| 保護等級 | IP30 | IP30 | IP30 | IP30 | IP30 | IP30 | IP30 |
| 最大消費電力（W/m²） | ≤450 | ≤340 | ≤260 | ≤320 | ≤230 | ≤280 | ≤250 |
| 平均消費電力（W/m²） | ≤150 | ≤120 | ≤90 | ≤110 | ≤80 | ≤95 | ≤85 |
| 電源 | AC100～240V、50～60Hz | AC100～240V、50～60Hz | AC100～240V、50～60Hz | AC100～240V、50～60Hz | AC100～240V、50～60Hz | AC100～240V、50～60Hz | AC100～240V、50～60Hz |
| 寿命（時間） | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
| 動作温度 | -10℃～+45℃ | -10℃～+45℃ | -10℃～+45℃ | -10℃～+45℃ | -10℃～+45℃ | -10℃～+45℃ | -10℃～+45℃ |
| 保管温度 | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ |
| 動作湿度 | 相対湿度10%～80% | 相対湿度10%～80% | 相対湿度10%～80% | 相対湿度10%～80% | 相対湿度10%～80% | 相対湿度10%～80% | 相対湿度10%～80% |
| 保管湿度 | 相対湿度10%～85% | 相対湿度10%～85% | 相対湿度10%～85% | 相対湿度10%～85% | 相対湿度10%～85% | 相対湿度10%～85% | 相対湿度10%～85% |
F2 Pro MIPシリーズの仕様
| 比較項目 | P1.56 |
|---|---|
| 画素構成 | MIP 1010 |
| 輝度（cd/m²） | ≥600 |
| 階調（ビット） | 13 |
| リフレッシュレート（Hz） | 3840 |
| フレームレート（Hz） | 50 / 60 |
| 駆動方式 | 定電流駆動（1/54スキャン） |
| 視野角（垂直／水平°） | 160/160 |
| 色温度（K） | 2000～10000 |
| 輝度・色度均一性 | 98% |
| コントラスト比 | 5000:1 |
| モジュールサイズ（mm） | 300×168.75 |
| モジュール解像度（幅×高さ） | 192×108 |
| 画素密度（ドット/m²） | 409600 |
| モジュール重量（kg） | 0.3±0.05 |
| キャビネットあたりのモジュール数（幅×高さ） | 2×2 |
| キャビネット解像度（幅×高さ） | 384×216 |
| キャビネットサイズ（mm） | 600×337.5×33 |
| キャビネット重量（kg） | 3.6±0.3 |
| キャビネット平坦度（mm） | ≤0.2 |
| メンテナンス | 前面メンテナンス |
| キャビネット材質 | ダイカストアルミニウム |
| 保護等級 | IP30 |
| 最大消費電力（W/m²） | ≤420 |
| 平均消費電力（W/m²） | ≤150 |
| 電源 | AC100～240V、50～60Hz |
| 寿命（時間） | ≥100000 |
| 動作温度 | -10℃～+45℃ |
| 保管温度 | -20℃～+55℃ |
| 動作湿度 | 相対湿度10%～80% |
| 保管湿度 | 相対湿度10%～85% |
GKC製品資料に基づく仕様です。最終的な構成は、お客様のプロジェクトのお見積もりで確定します。

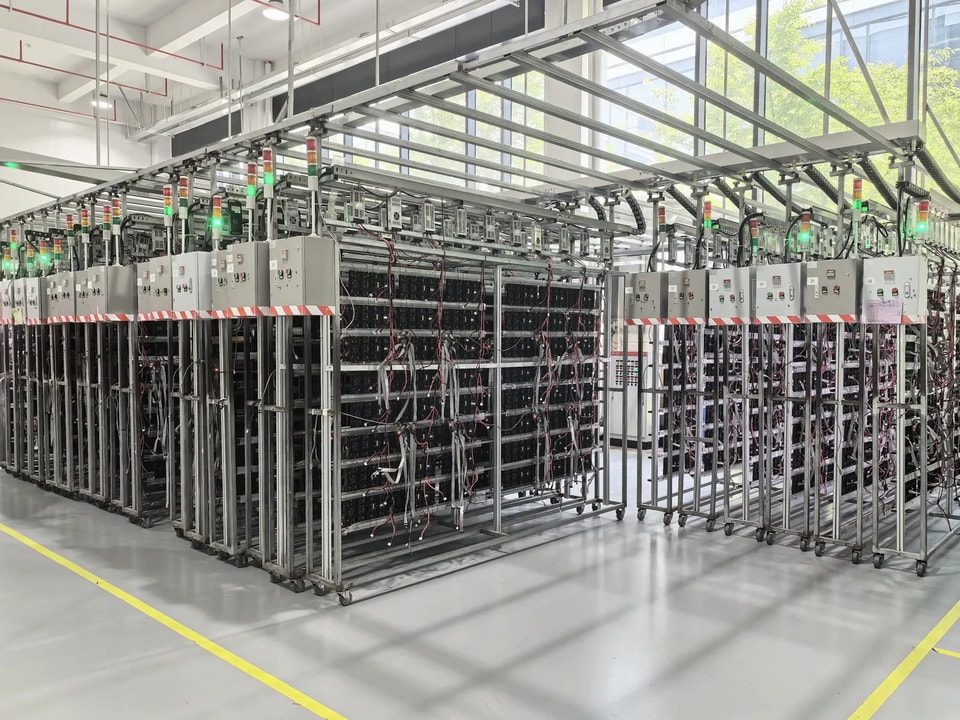

納品
納品・サービス
ご注文から設置まで
- 標準納期
- 1,000 m²を30日で製造
- 保証
- 1年間
- 認証
- CE／CCC
- 梱包
- キャビネット：段ボール梱包、1梱包あたり4台；モジュール：段ボール梱包、1梱包あたり48台
- 設置方法
- 壁掛け、下部ブラケット設置、または床置き
カスタマイズ
プライベートブランド対応
市場に合わせてカスタマイズ
- 筐体、ソフトウェア画面、カートン、マニュアルにお客様のロゴを表示
- 現地の電圧・プラグ・市場認証に対応
- プロジェクトに合わせたピクセルピッチ、筐体サイズ、IP保護等級
- 高温・高湿・塩害に対応した設計
お見積もりはすべて、お客様のプロジェクトに合わせて作成します。
