F1 Pro 屋内固定設置用LEDディスプレイ

640×480mmの屋内用ダイカストアルミキャビネット。320×160mmのモジュールをハード接続し、前面・背面メンテナンスに対応。SMDの画素ピッチは1.25～4mm。

メールアドレス：support@gkc-led.com

電話番号：+86 177 0588 5572

自社ブランドで展開プライベートブランドの仕組み

概要

特長

仕様

納品

カスタマイズ

概要+

概要

F1 Pro 屋内固定設置用LEDディスプレイ

F1 Proは、640 × 480 × 60.7 mmのダイカストアルミ製キャビネットを採用。ショッピングモール、スーパーマーケット、スマートシティ、空港・鉄道駅の広告スクリーンなど、屋内の固定設置に適しています。モジュールはキャビネットに直接接続され、個別のキャリブレーションデータを保存します。モジュールとHUBボードは、前面・背面のどちらからもメンテナンス可能です。1枚の制御カードと1台の電源を使用する構成、または2枚の制御カードと2台の電源を使用する構成を選択できます。

モジュールの直接接続
前面・背面メンテナンス対応
制御カード2枚・電源2台の構成に対応
バタフライ式背面カバー
メモリーICにモジュールのキャリブレーションデータを保存

パートナーシップについて問い合わせる

特長+

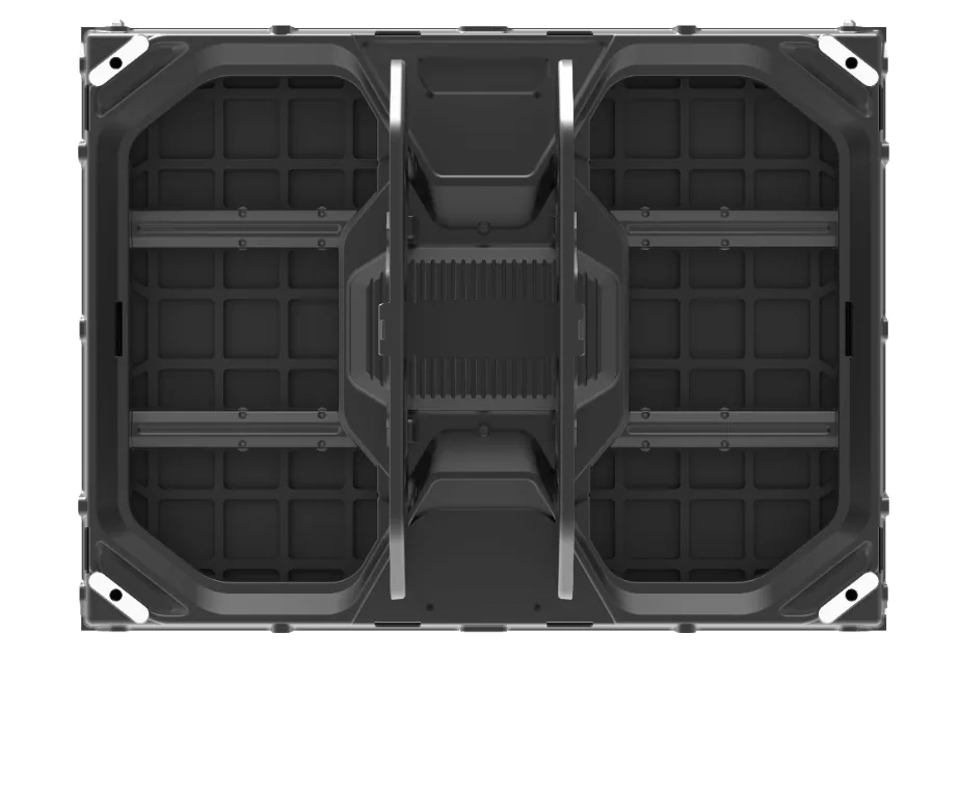

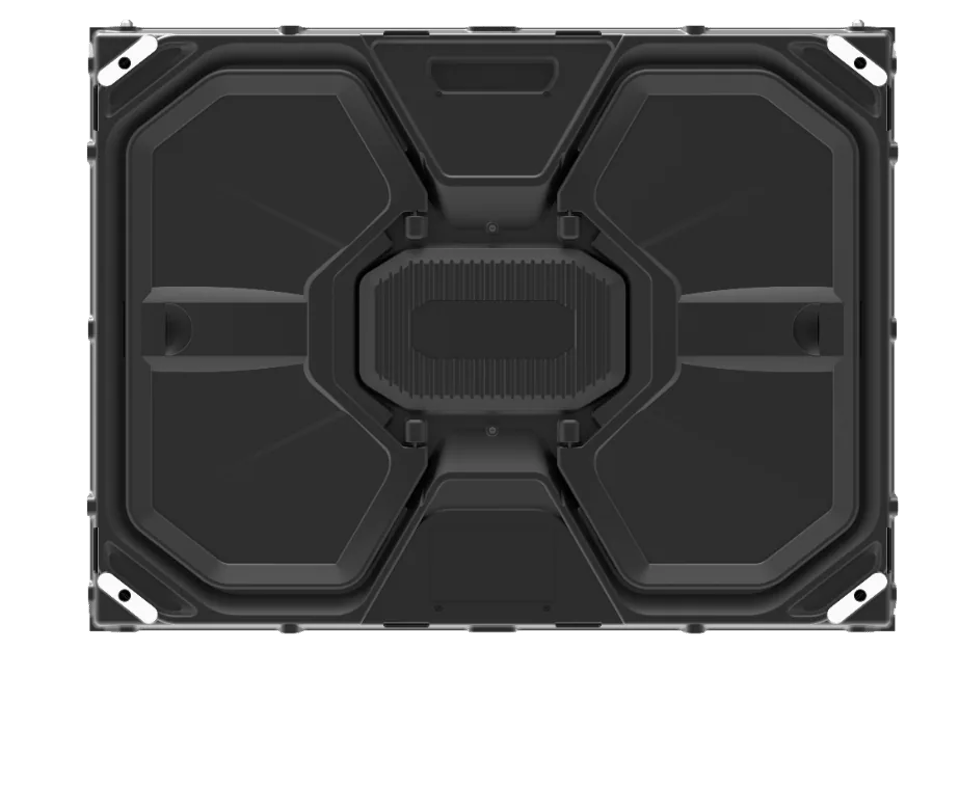

キャビネット背面カバー

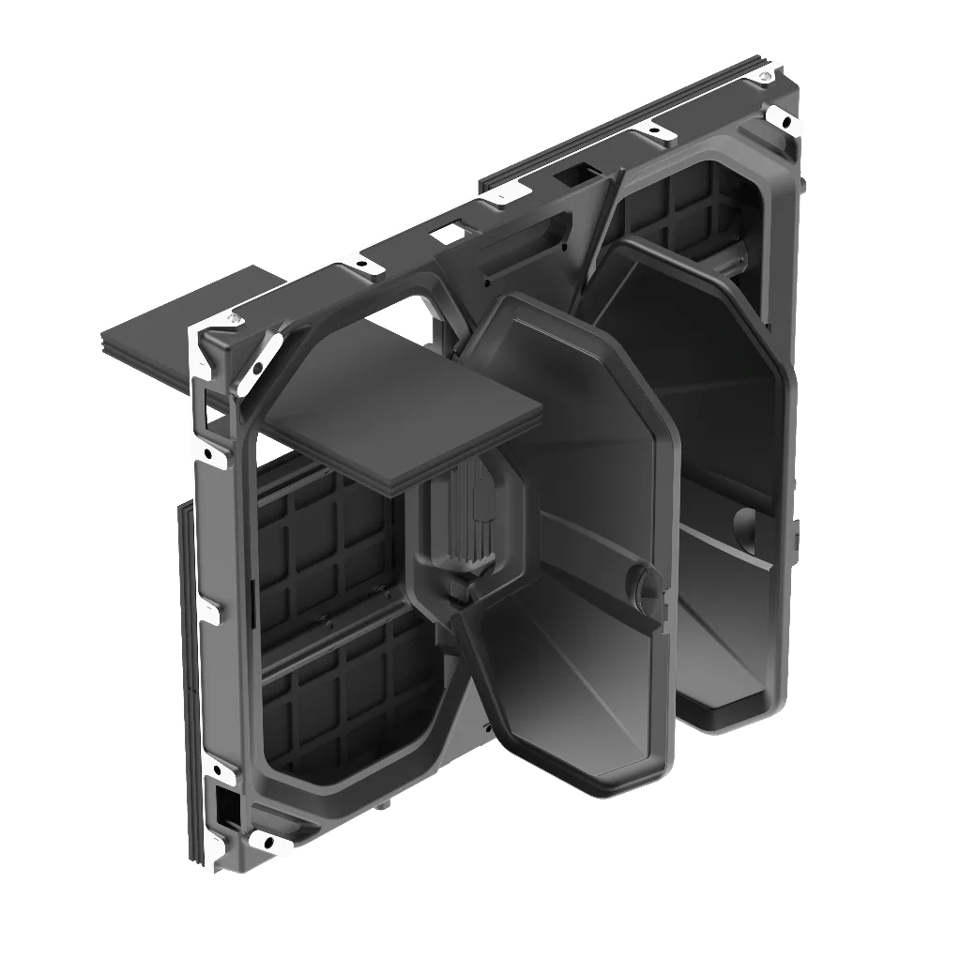

開閉しやすいバタフライ式背面カバーで、メンテナンスも簡単です。
電源はダイカストアルミ製の背面カバーに密着して取り付けられています。
電源設置部に放熱フィンを設け、放熱性能を高めています。
特許取得：キャビネットと背面カバーのヒンジ構造。

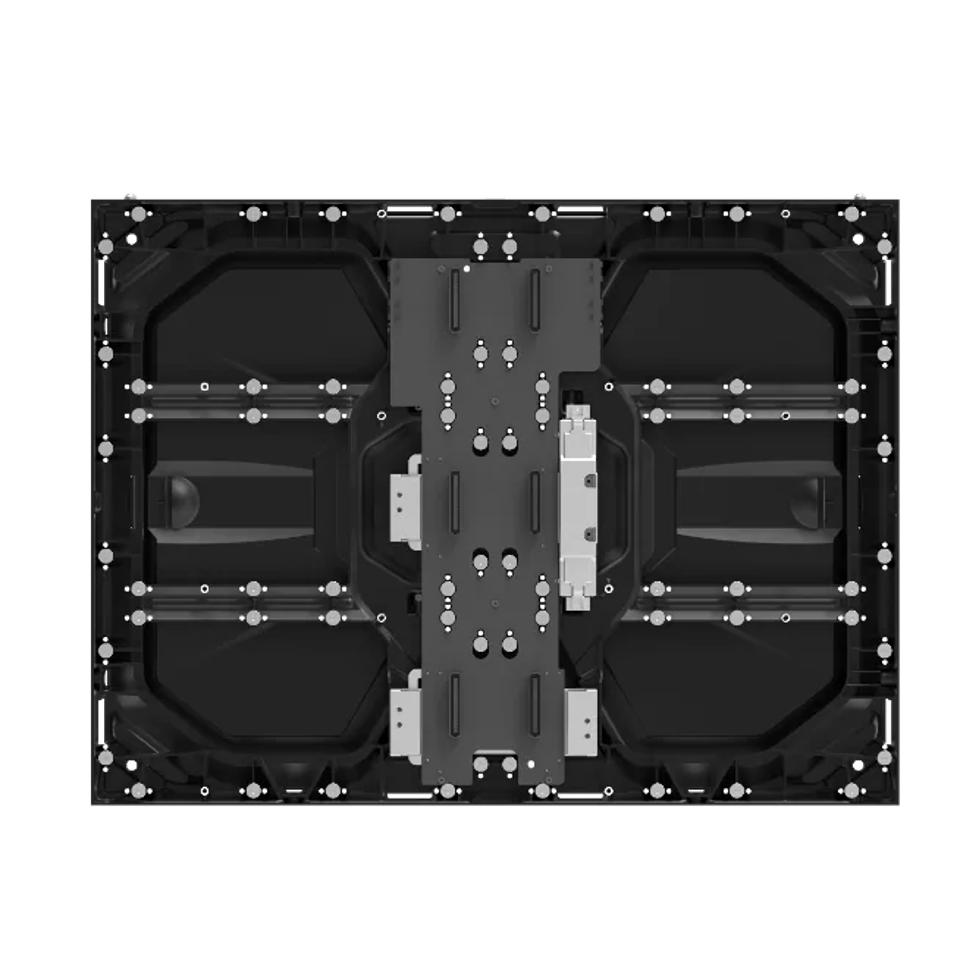

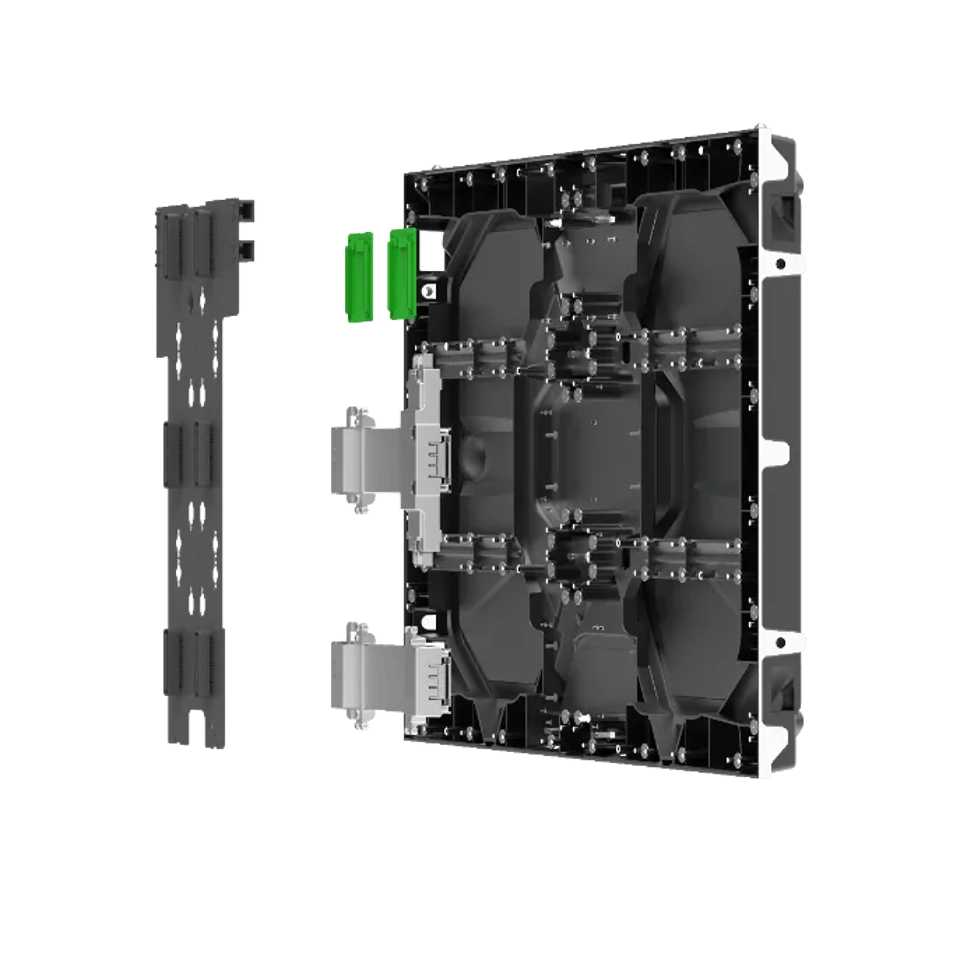

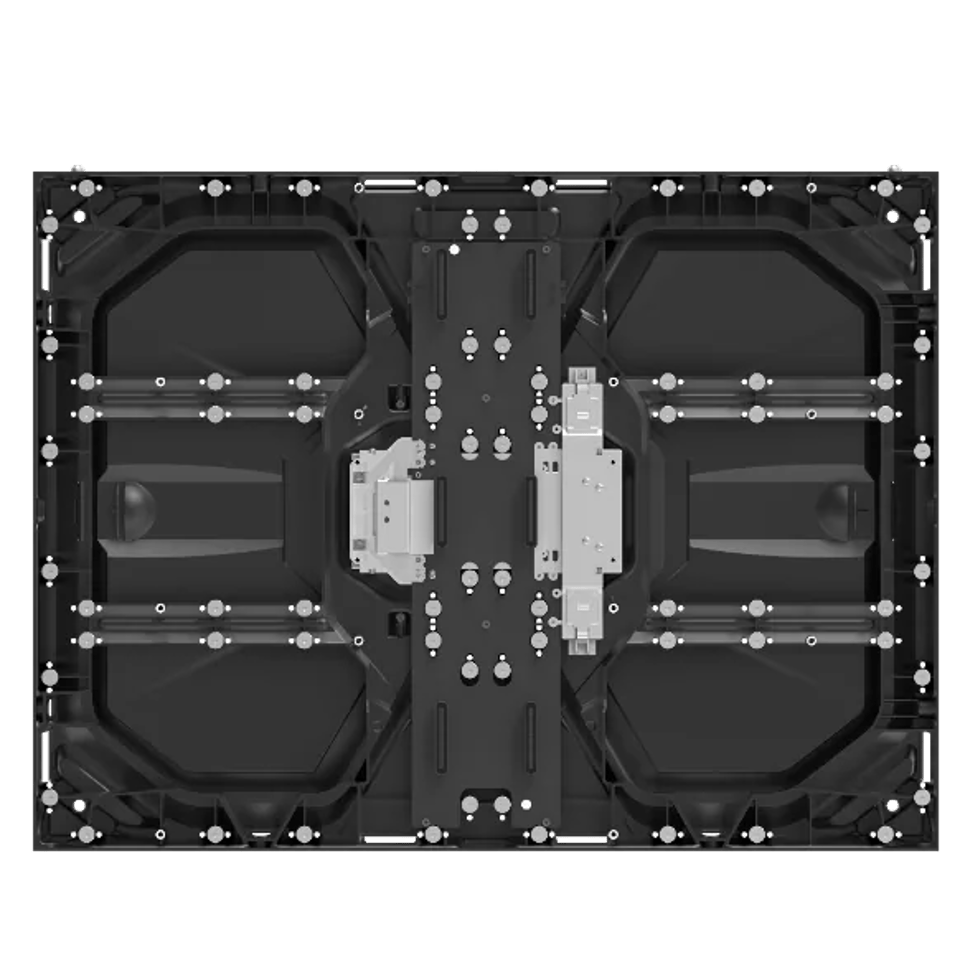

制御カード・電源の単一構成または二重構成

制御カード1枚・電源1台の構成。

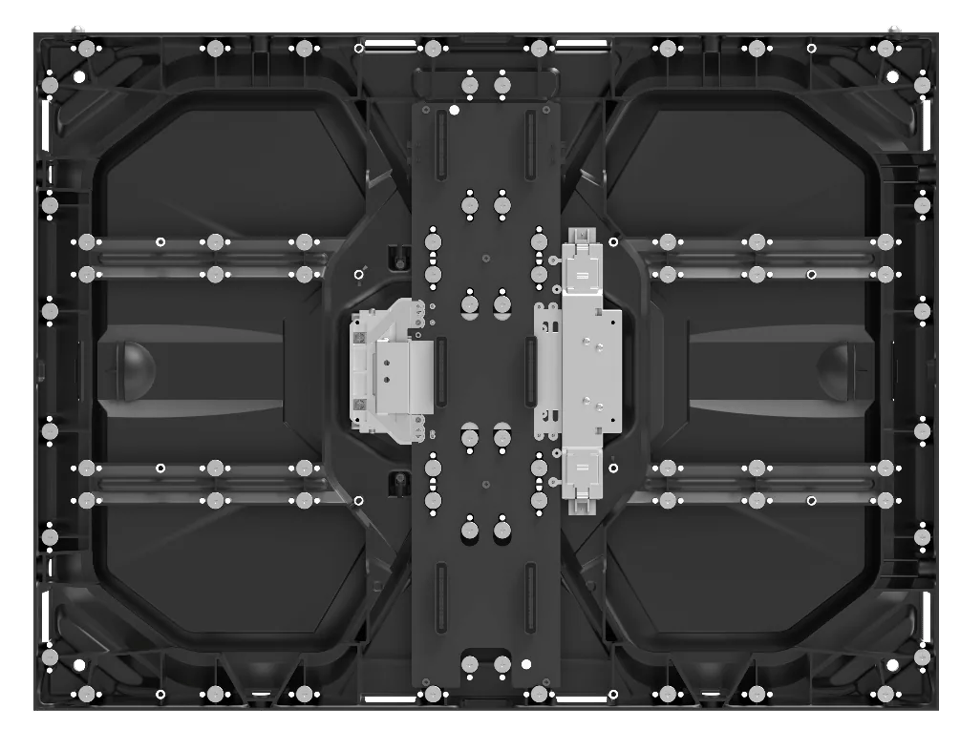

制御カード2枚・電源2台の構成。
特許取得：磁気バランス支持構造。
特許取得：電源システム組立モジュール。

直接接続式モジュール

モジュールをキャビネットに直接接続することで、信号伝送が安定し、キャビネット背面の配線も不要です。
誤挿入防止設計の接続インターフェースにより、モジュールの逆挿しによる焼損を防ぎます。

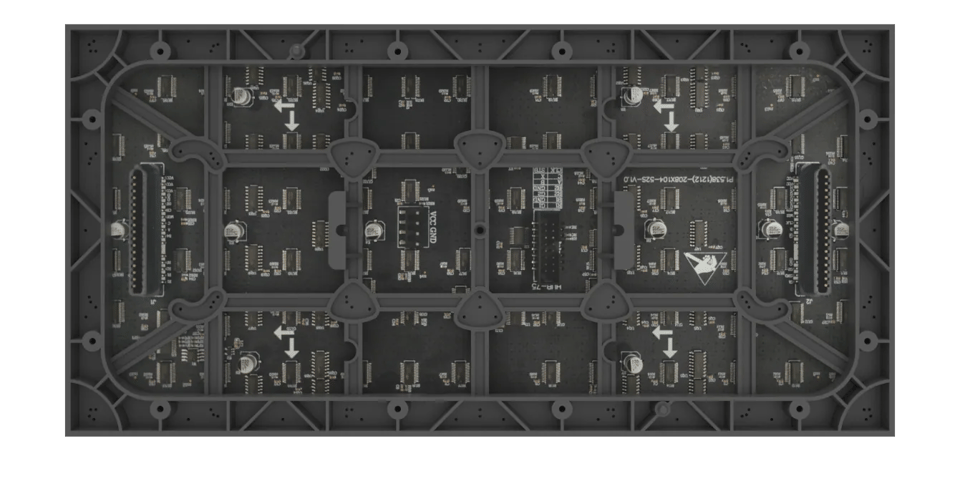

各モジュールには、キャリブレーションデータを保存するメモリーICを搭載しています。
画面全体のキャリブレーション後は、キャビネット間で移動したモジュールがデータを自動読み込みするため、再キャリブレーションは不要です。
予備モジュールは、校正データを読み込めば再校正せずに使用できます。
すべてのモジュールに背面メンテナンス用ハンドルを装備。

モジュールの前面・背面メンテナンス

前面メンテナンス

モジュールはマグネット式で、吸着ツールを使って前面から取り外せます。

背面メンテナンス

キャビネットの背面カバーを開け、モジュールのハンドルを持って前方に押し、向きを変えて背面から取り外します。

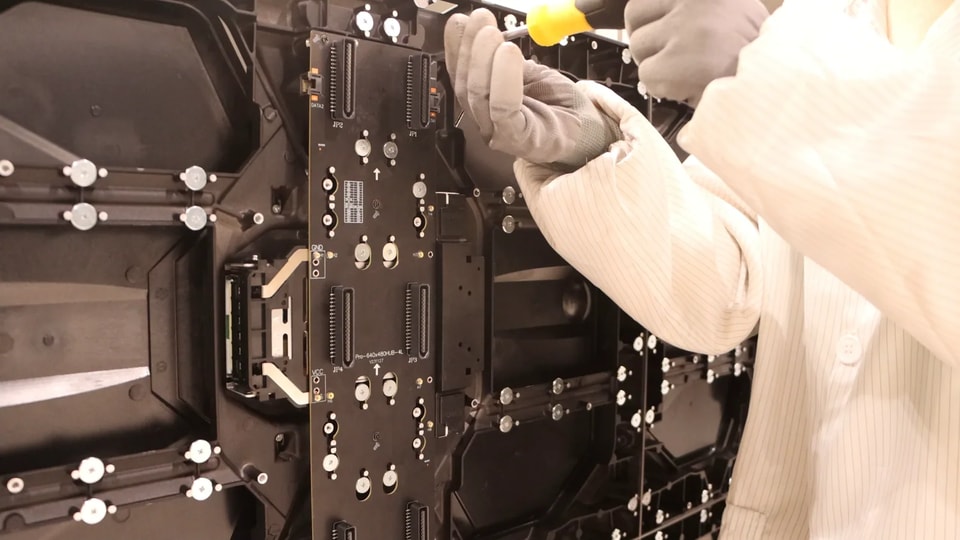

HUB基板の前面・背面メンテナンス

前面メンテナンス

モジュールを取り外した後、ドライバーでHUB基板の脱落防止ネジ6本を緩め、前面から基板を取り出します。

背面メンテナンス

モジュールを取り外した後、キャビネット背面の脱落防止ネジ6本を緩め、HUB基板の向きを変えて背面から取り出します。再取り付けの際は、背面から差し込み、位置決めピンに合わせてネジを締めます。

設置方法

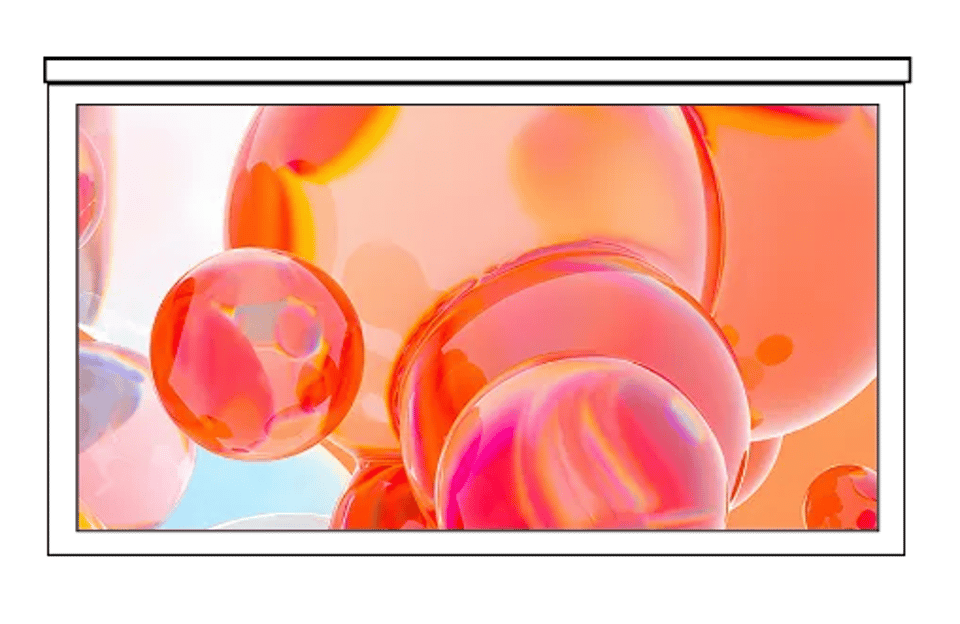

壁掛け、壁面取り付け、壁埋め込みに対応。

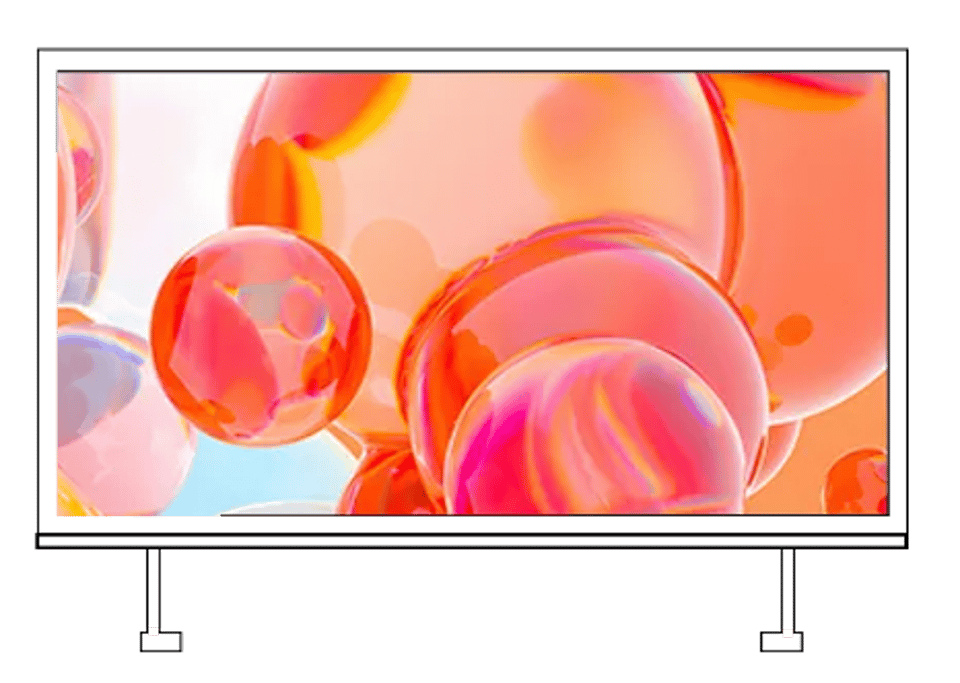

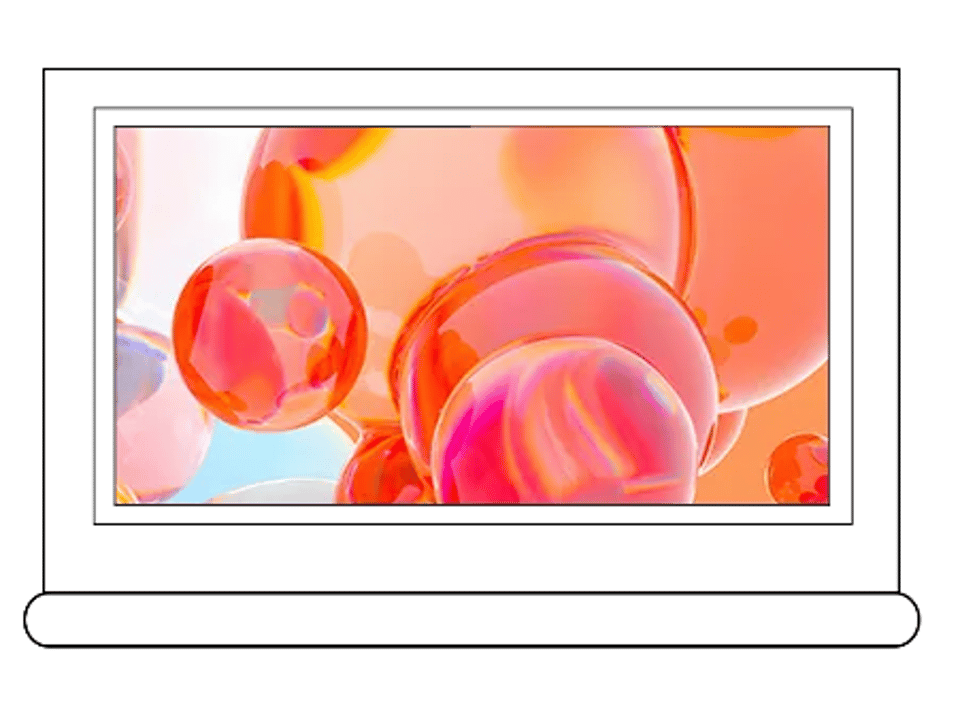

下部架台への設置に対応。
床置きに対応。

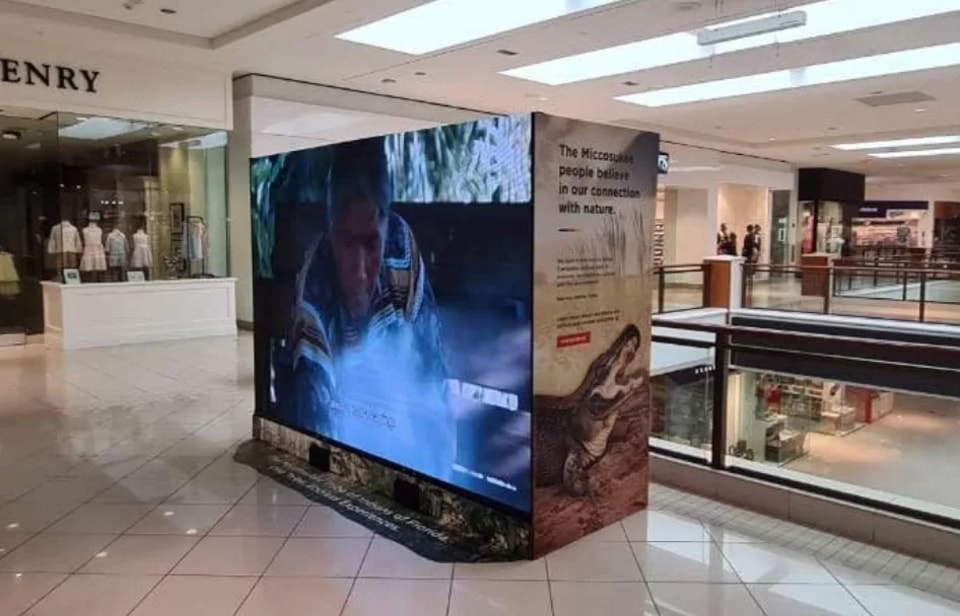

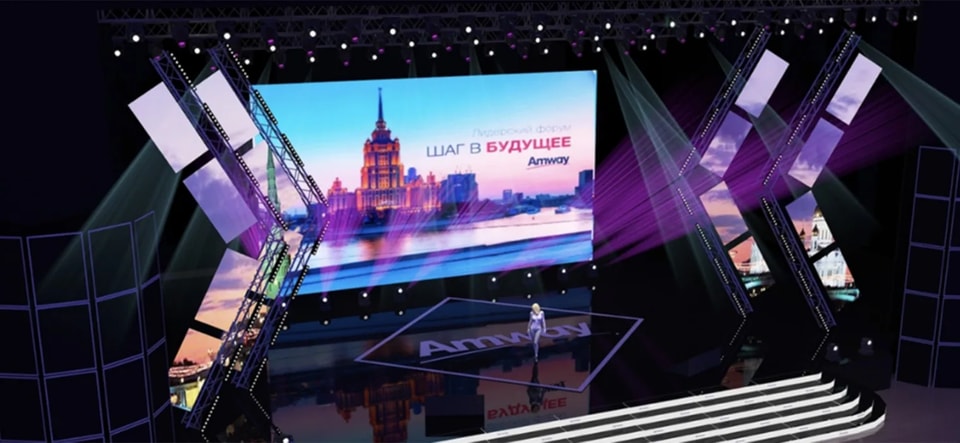

屋内商業用ディスプレイ

F1 Proシリーズは、屋内のさまざまな常設設置に適しています。

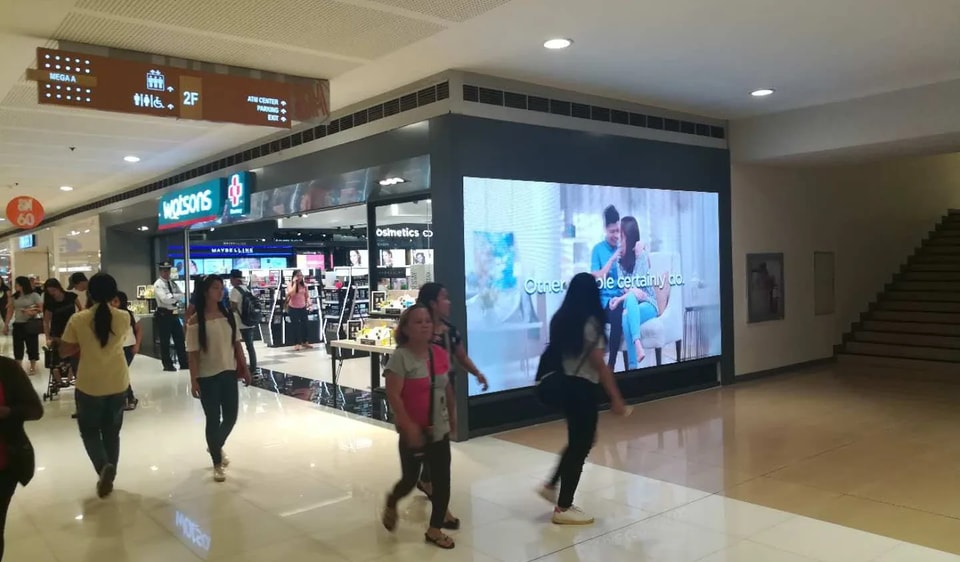

ショッピングモール
スーパーマーケット
スマートシティ
空港・鉄道駅の広告ディスプレイ

仕様+

仕様

技術仕様

主な仕様

キャビネットサイズ	640 × 480 × 60.7 mm
モジュールサイズ	320 × 160 mm
画素ピッチ — SMD	1.25 / 1.538 / 1.86 / 2 / 2.5 / 3.076 / 4 mm
キャビネット材質	ダイカストアルミニウム
メンテナンス	前面・背面

表示性能

輝度	≥500 nit
コントラスト比	5000:1
階調	14 bit
リフレッシュレート	3840 Hz
フレームレート	50～60 Hz
視野角	160° / 160°

キャビネット・モジュール

キャビネットサイズ	640×480×60.7 mm
モジュールサイズ	320×160 mm
キャビネット重量	7 ±0.5 kg
モジュール重量	0.45 kg
キャビネット材質	ダイカストアルミニウム
メンテナンス	前面・背面メンテナンス対応

基本仕様

比較項目	P1.25	P1.538	P1.86	P2	P2.5	P3.076	P4
画素構成	SMD 1010	SMD 1212	SMD 1515	SMD 1515	SMD 2121	SMD 2121	SMD 2121
輝度（cd/m²）	≥500	≥500	≥500	≥500	≥500	≥500	≥500
階調（ビット）	14	14	14	14	14	14	14
リフレッシュレート（Hz）	3840	3840	3840	3840	3840	3840	3840
フレームレート（Hz）	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
駆動方式	定電流駆動（1/64）	定電流駆動（1/52）	定電流駆動（1/43）	定電流駆動（1/40）	定電流駆動（1/32）	定電流駆動（1/26）	定電流駆動（1/20）
視野角（垂直／水平°）	160/160	160/160	160/160	160/160	160/160	160/160	160/160
色温度（K）	2000～9500	2000～9500	2000～9500	2000～9500	2000～9500	2000～9500	2000～9500
輝度・色度均一性	98%	98%	98%	98%	98%	98%	98%
コントラスト比	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1
モジュールサイズ（mm）	320×160	320×160	320×160	320×160	320×160	320×160	320×160
モジュール解像度（幅×高さ）	256×128	208×104	172×86	160×80	128×64	104×52	80×40
画素密度（ドット/m²）	640000	422500	288906	250000	160000	105625	62500
モジュール重量（kg）	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05

キャビネット仕様

比較項目	P1.25	P1.538	P1.86	P2	P2.5	P3.076	P4
キャビネット構成（幅×高さ）	2×3	2×3	2×3	2×3	2×3	2×3	2×3
キャビネット解像度（幅×高さ）	512×384	416×312	344×258	320×240	256×192	208×156	160×120
キャビネットサイズ（mm）	640×480×60.7	640×480×60.7	640×480×60.7	640×480×60.7	640×480×60.7	640×480×60.7	640×480×60.7
キャビネット重量（kg）	7 ±0.5	7 ±0.5	7 ±0.5	7 ±0.5	7 ±0.5	7 ±0.5	7 ±0.5
キャビネット平坦度（mm）	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2
メンテナンス方法	前面・背面メンテナンス対応	前面・背面メンテナンス対応	前面・背面メンテナンス対応	前面・背面メンテナンス対応	前面・背面メンテナンス対応	前面・背面メンテナンス対応	前面・背面メンテナンス対応
キャビネット材質	ダイカストアルミニウム	ダイカストアルミニウム	ダイカストアルミニウム	ダイカストアルミニウム	ダイカストアルミニウム	ダイカストアルミニウム	ダイカストアルミニウム
保護等級	IP30	IP30	IP30	IP30	IP30	IP30	IP30
最大消費電力（W/m²）	≤400	≤400	≤400	≤400	≤400	≤400	≤400

GKC製品資料に基づく仕様です。最終的な構成は、お客様のプロジェクトのお見積もりで確定します。

納品+

納品・サービス

ご注文から設置まで

標準納期: 1,000 m²を30日で製造
保証: 1年間
認証: EMC試験および伝導試験に合格
梱包: キャビネット：段ボール箱入り、1箱4台（722×324×557 mm）。モジュール：段ボール箱入り、1箱40台（633×373×410 mm）。
設置方法: 壁掛け、壁面取り付け、壁埋め込み、下部足場設置、床置き
