F4 Pro 屋内用固定LEDディスプレイ

320 × 480 mmの樹脂製キャビネット。オプションの640 × 480 mmアルミフレームを使用し、直角接続が可能です。マグネット固定に対応し、フロントメンテナンスも全面から行えます。

メールアドレス：support@gkc-led.com

電話番号：+86 177 0588 5572

自社ブランドで展開プライベートブランドの仕組み

概要

特長

仕様

カスタマイズ

概要+

概要

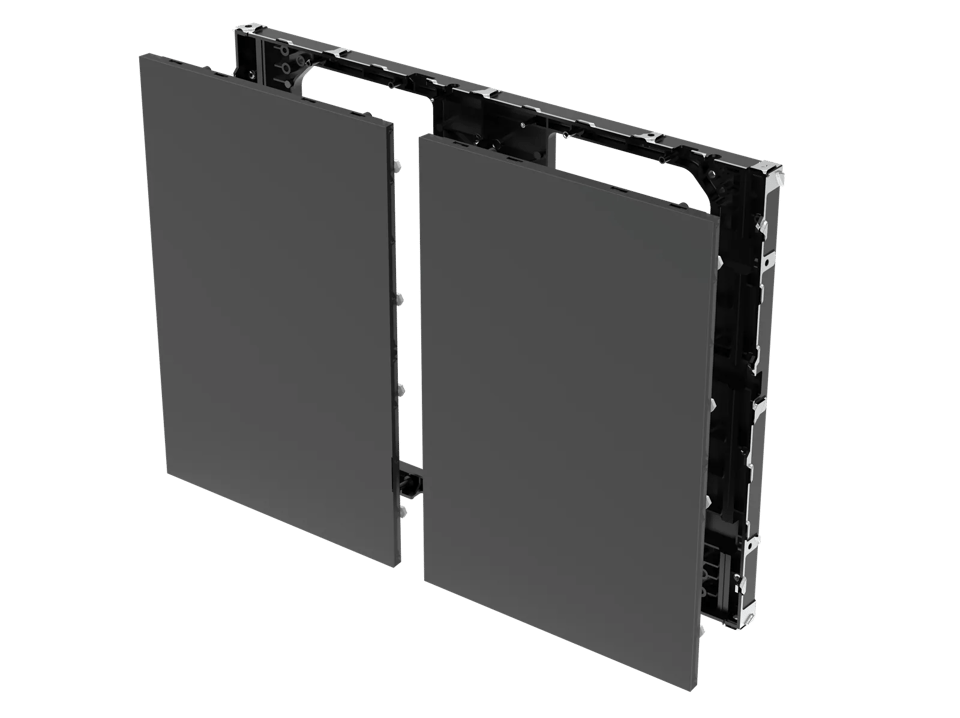

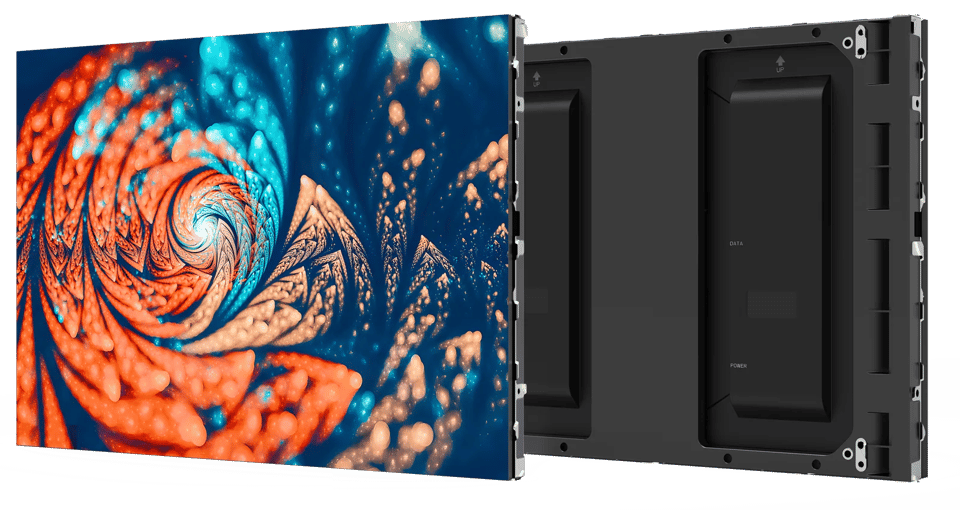

F4 Pro 屋内用固定LEDディスプレイ

F4 Proは軽量プラスチックキャビネットと、オプションの固定用アルミフレームを組み合わせています。同一システムで平面の壁面や直角コーナーを構築できます。3-in-1基板と全面フロントメンテナンスにより、設置も保守も簡単です。

ハード接続・ソフト接続の両方に対応

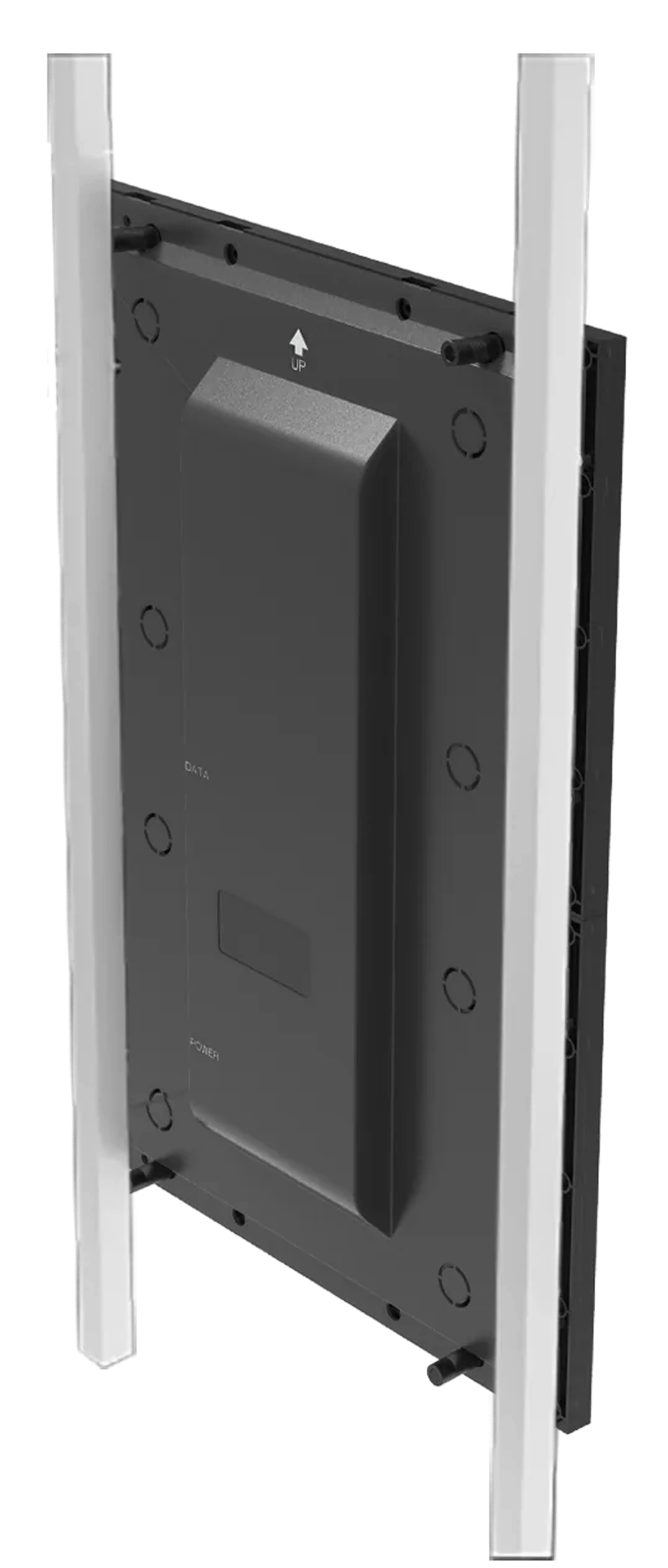

直角連結用フレーム（オプション）

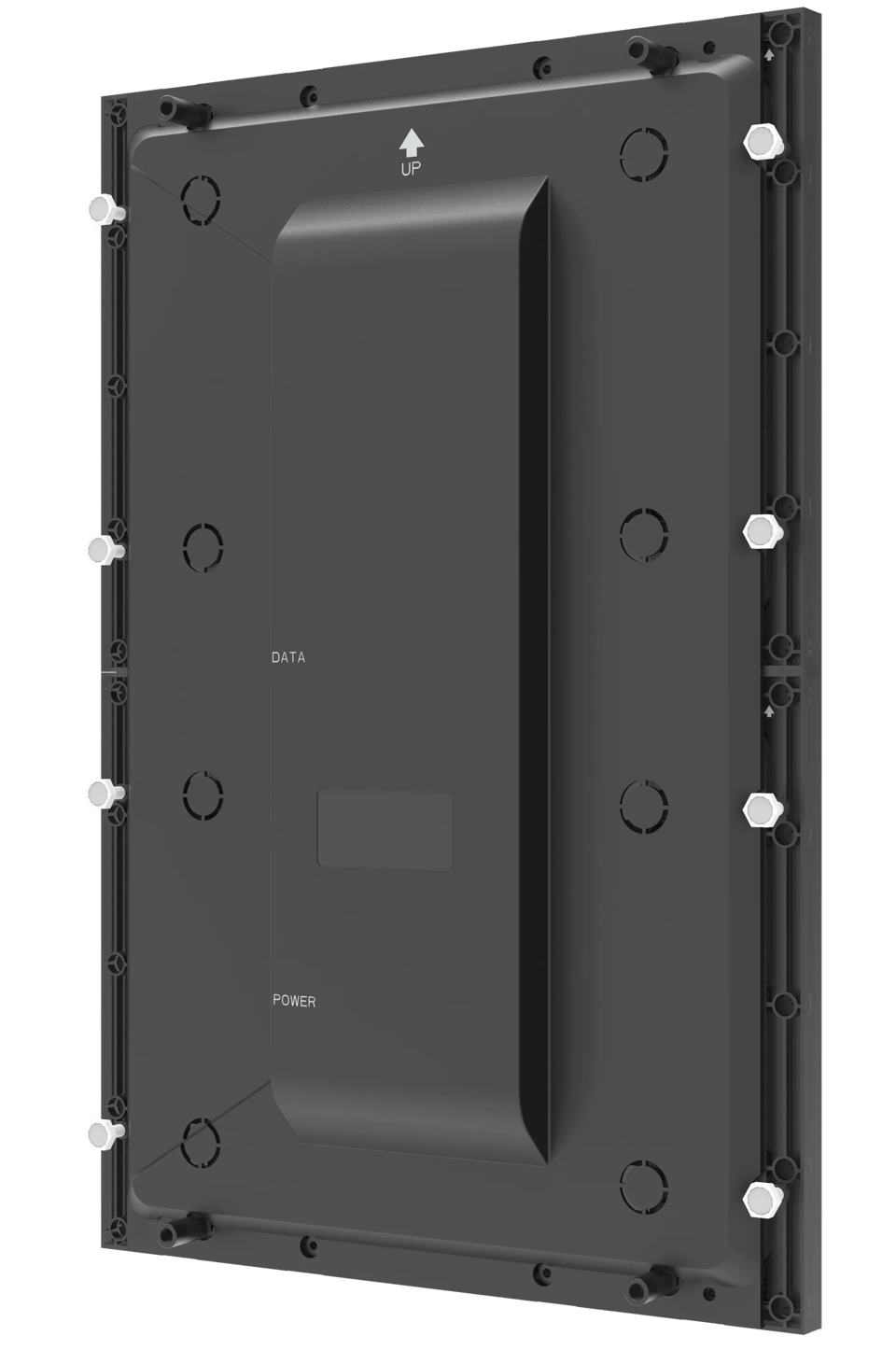

マグネット固定
3-in-1メイン基板

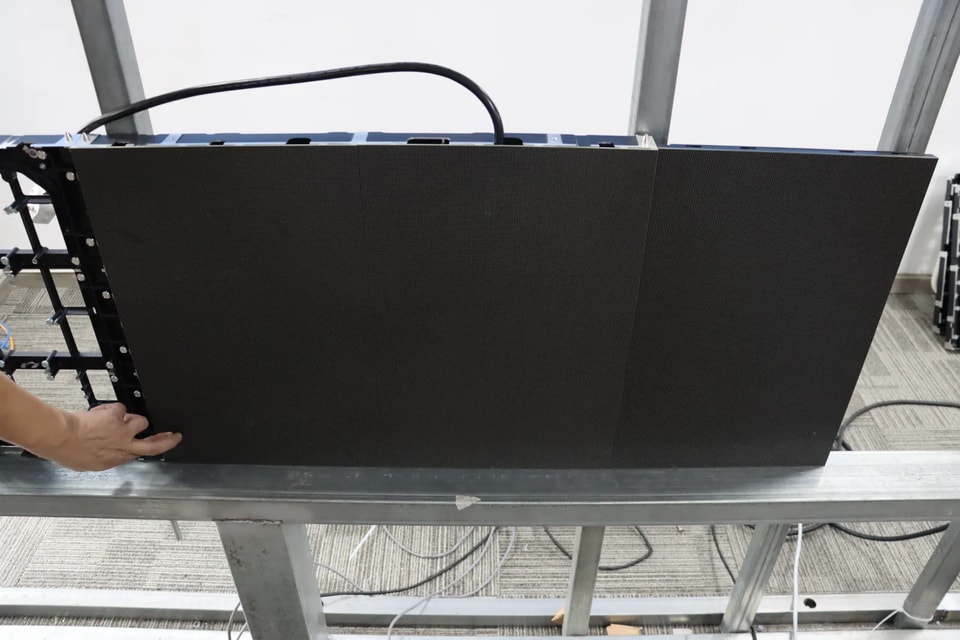

ユニット全体を前面からメンテナンス可能
ダイカストフレーム用マグネットアセンブリー（オプション）

パートナーシップについて問い合わせる

特長+

軽量設計とマグネット固定

320 × 240 mmモジュール、重量わずか0.6 kg
キャビネットの重量はわずか1.9 kg。マグネットで固定できます
汎用モジュールサイズで高いコストパフォーマンス
国内外の市場に適し、設置も簡単

シンプルで安定性に優れた3-in-1ソリューション

3-in-1 HUB基板にHUB、電源、受信カードを集約
複雑な信号ケーブルや電源ケーブルの接続が不要
安定性が向上し、メンテナンスも簡単

ケーブル不要のプラグイン接続でメンテナンスが簡単

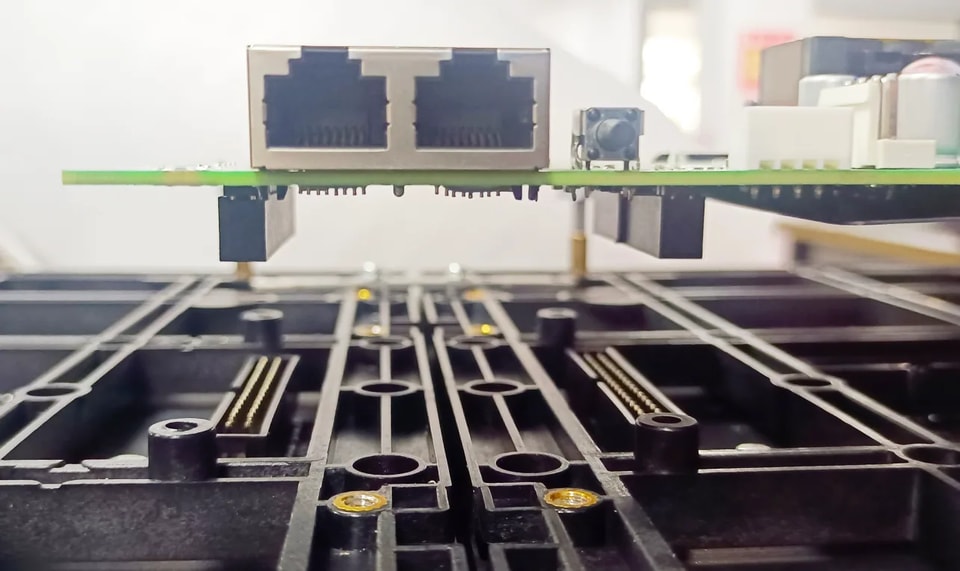

ハード接続

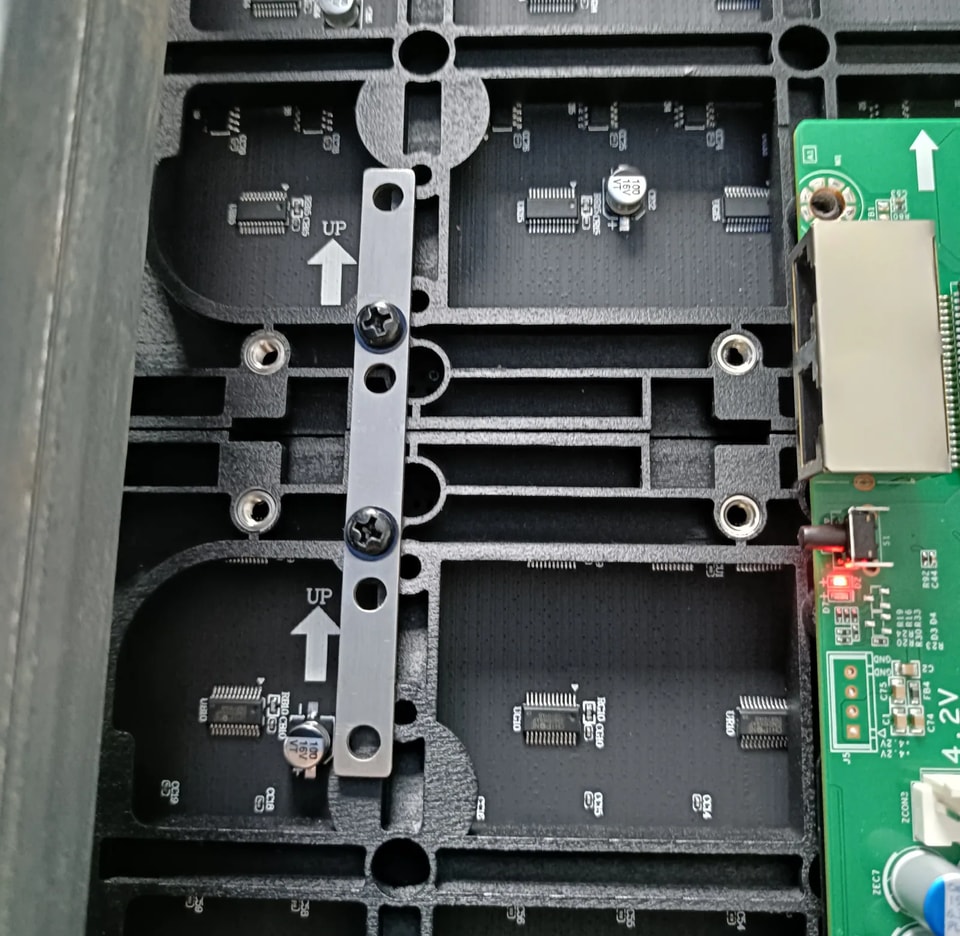

HUBハード接続インターフェース。320 × 240モジュールに対応し、F1-MAXのハード接続方式に適合します。

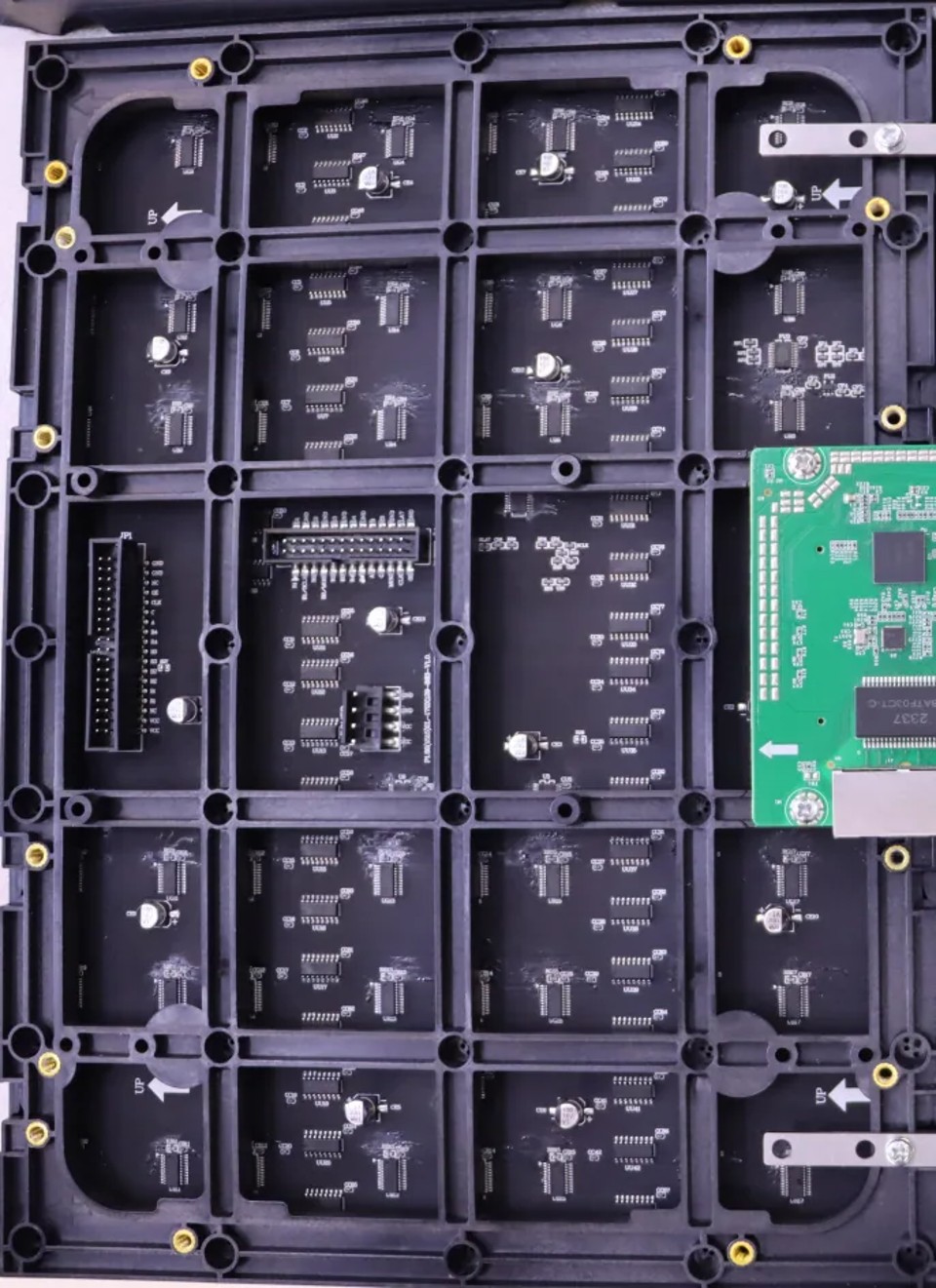

複数ポートでのテストとメンテナンス

モジュールはハード接続とソフト接続の両方に対応。HUB320インターフェースにより、テストやメンテナンスも簡単です。幅広い用途に対応し、コストパフォーマンスにも優れています。

高い平面精度と簡単な設置

継ぎ目のない連結

上下2枚のモジュールだけで継ぎ目なく連結でき、モジュールコネクターが平面精度を高めます。マグネット式のため、組み立て・取り外し・メンテナンスも簡単です。

マグネット設置時の厚さ（オプション）

29.8 mm（標準）または41.2 mm（F1max対応）。

ダイカストフレーム用マグネットアセンブリー（オプション）

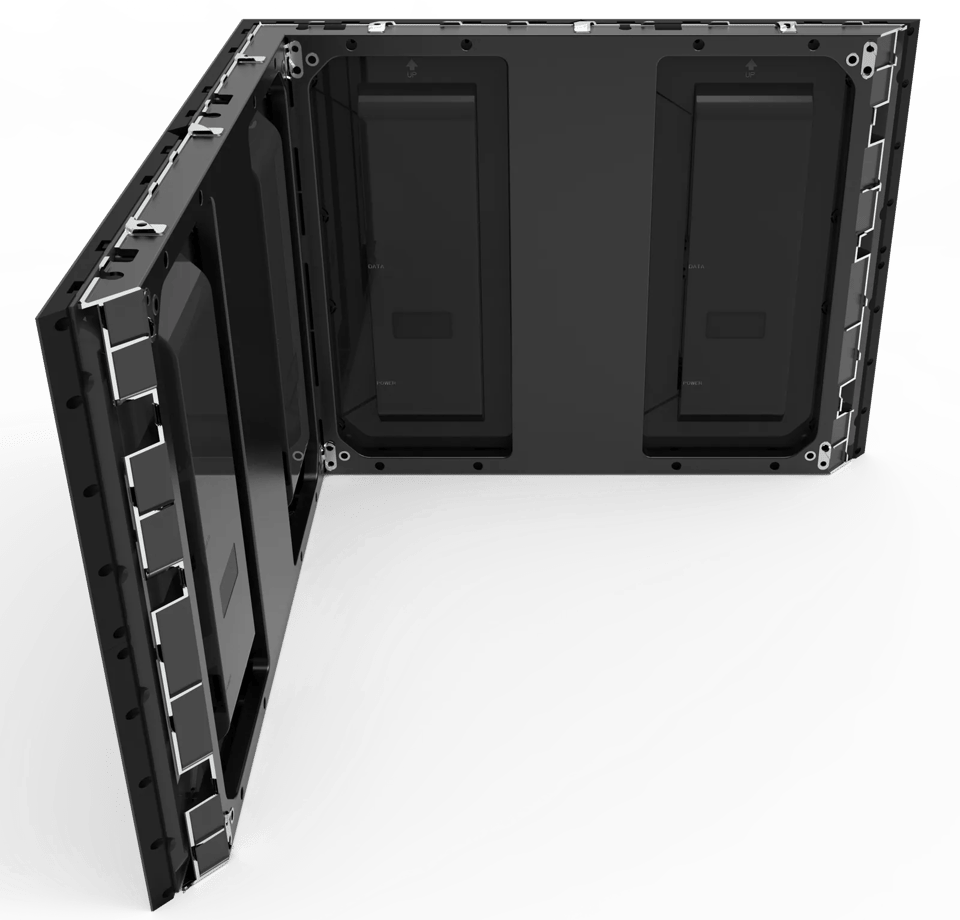

直角用ダイカストフレーム

320 × 480のキャビネット2台をマグネットで固定。平面スクリーンに適しています。

斜め用ダイカストフレーム

両側を45°にカット。キューブ型スクリーンや直角スクリーンに適しています。

大型スクリーンに最適なダイカストフレーム

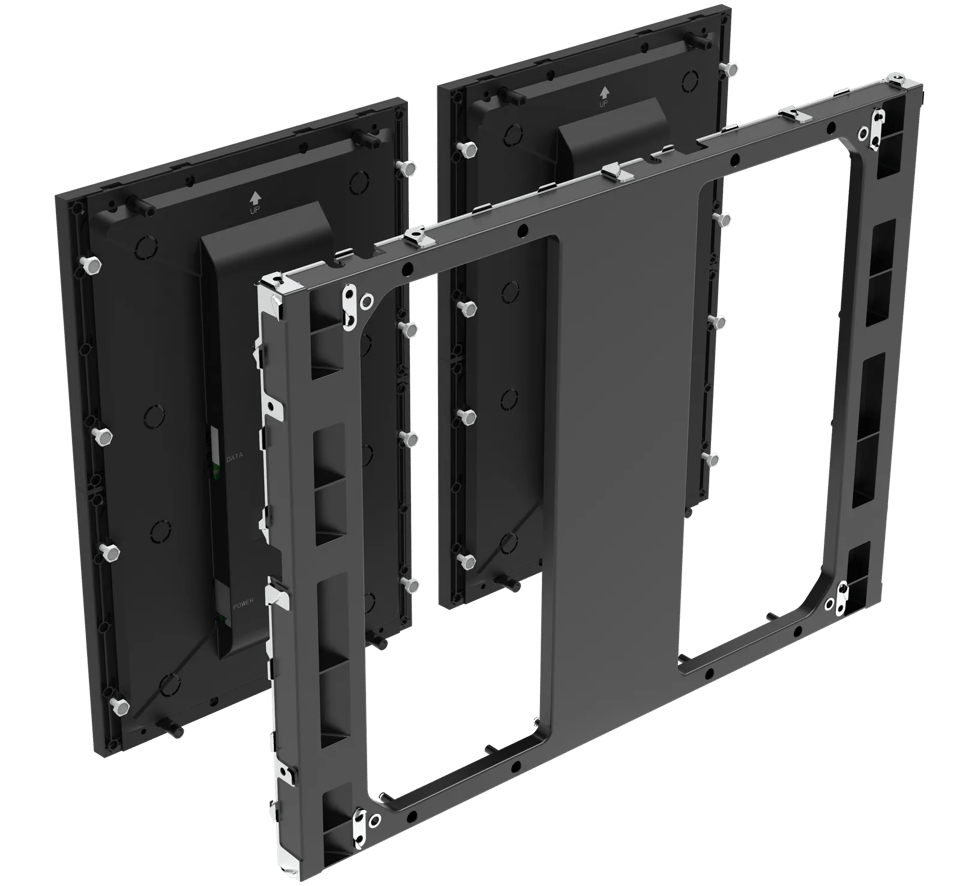

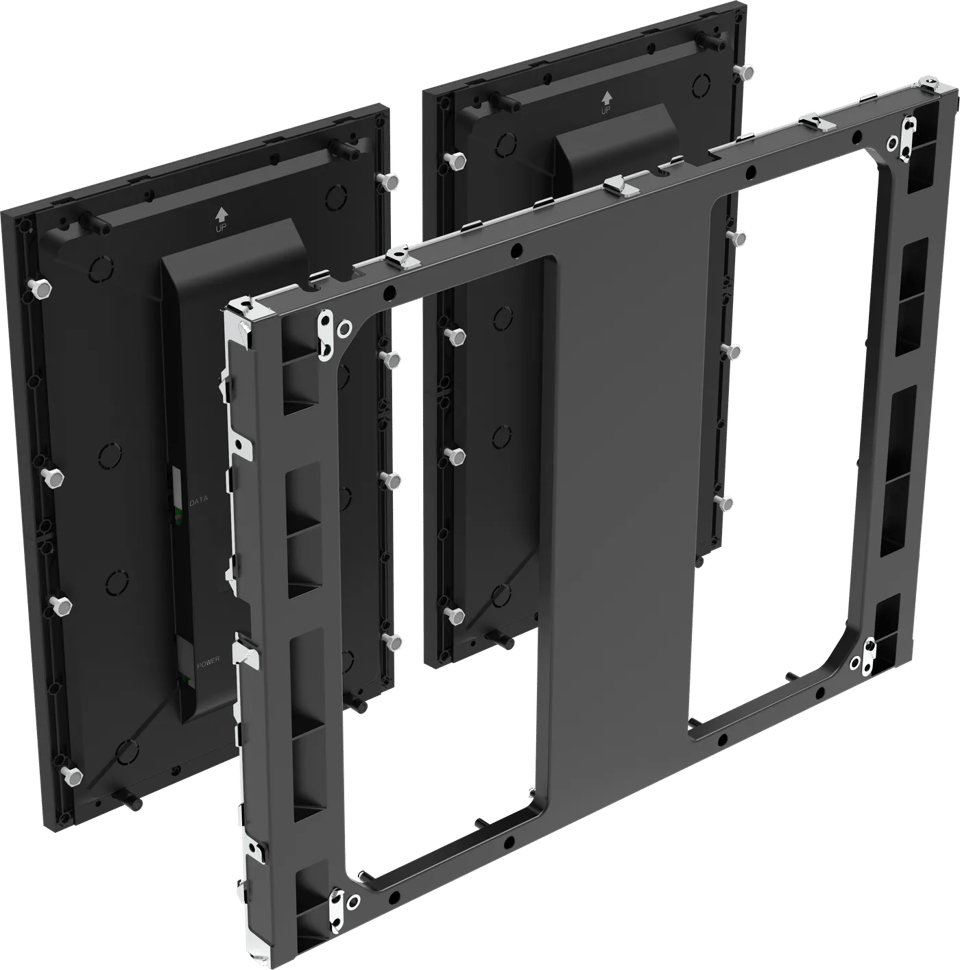

640 × 480 mmダイカストフレーム
320 × 480のプラスチックキャビネット2台をマグネットで固定
耐久性・安定性・安全性を向上
キャビネットの大型化で継ぎ目を小さくし、平面性を向上
大型スクリーンに最適。設置・組み立て・操作が簡単

汎用規格で高い適応性

320（W）×480（H）キャビネットはF1 MAX（640×480）と連結可能
多様な画面サイズのニーズに対応
左：F1maxシリーズ、右：F4proシリーズ

内部レイアウト

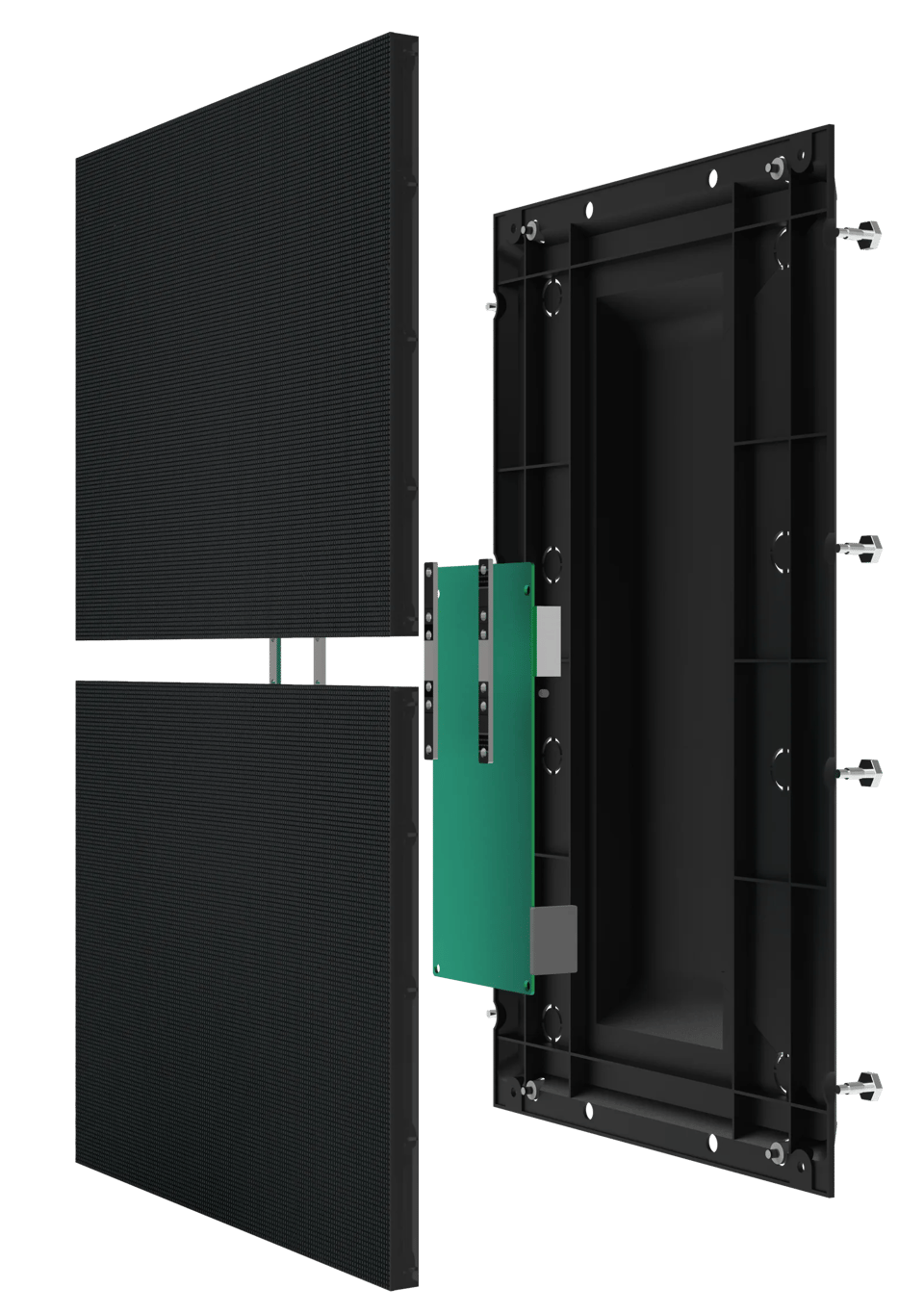

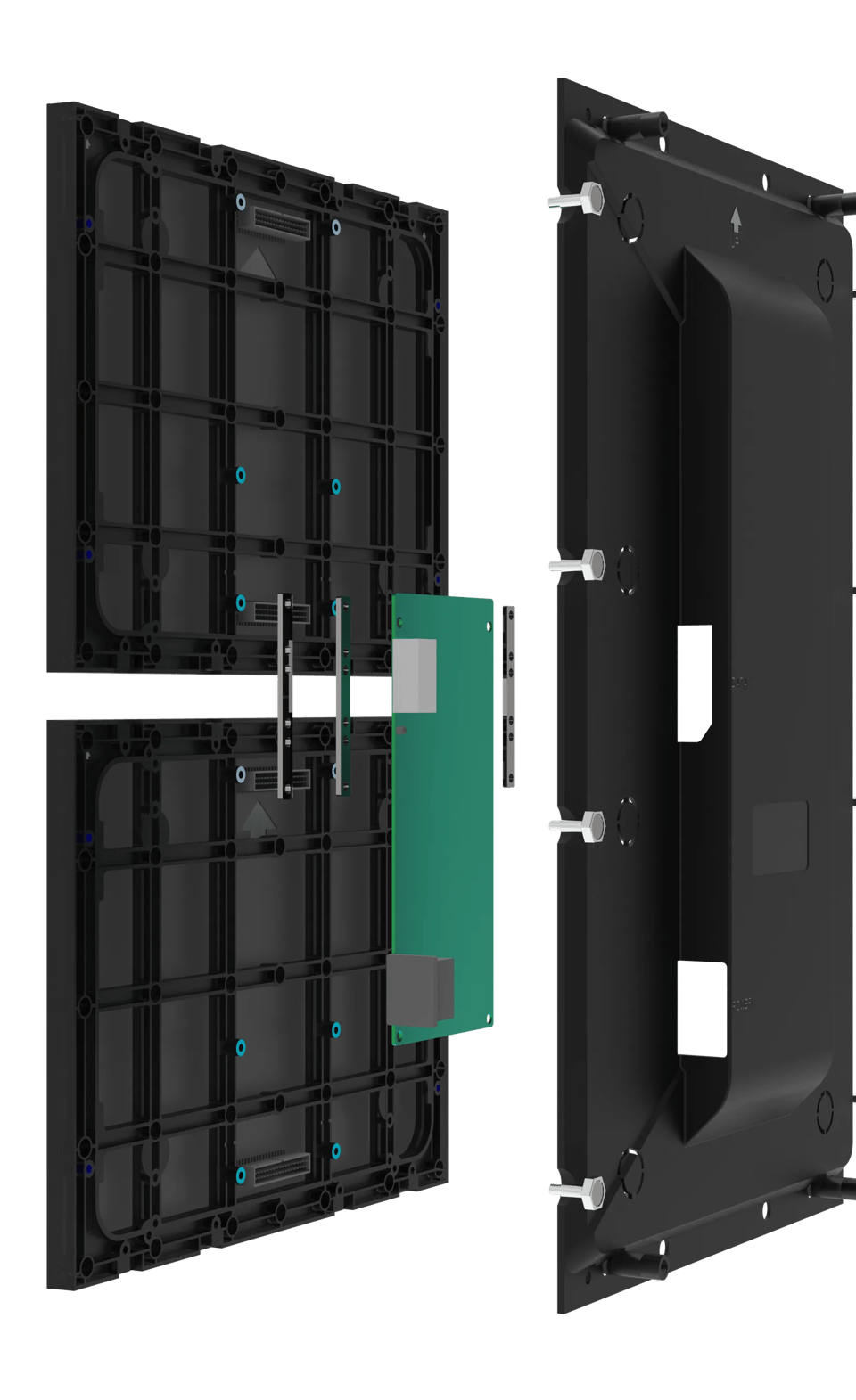

F4pro簡易キャビネットの組立構造（背面）：プラスチック製背面カバー、3-in-1 HUB、320×240モジュール、信号インターフェース、電源インターフェース

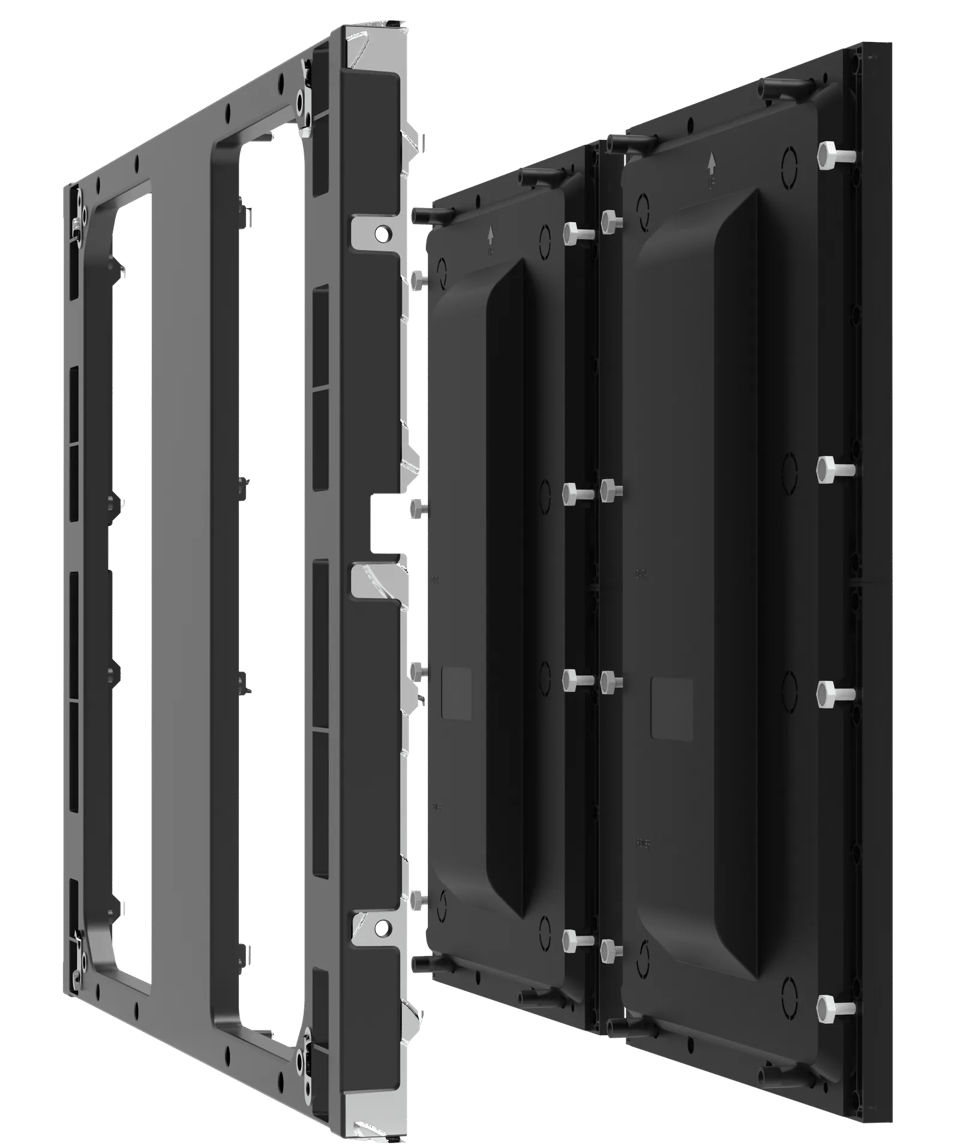

640×480ダイカストフレームの組立構造（背面）：ダイカストフレーム、マグネット式支柱、プラスチック製背面カバー

屋内用小ピッチ高品質ディスプレイ

F4proシリーズは、屋内の幅広い常設設置に適しています。

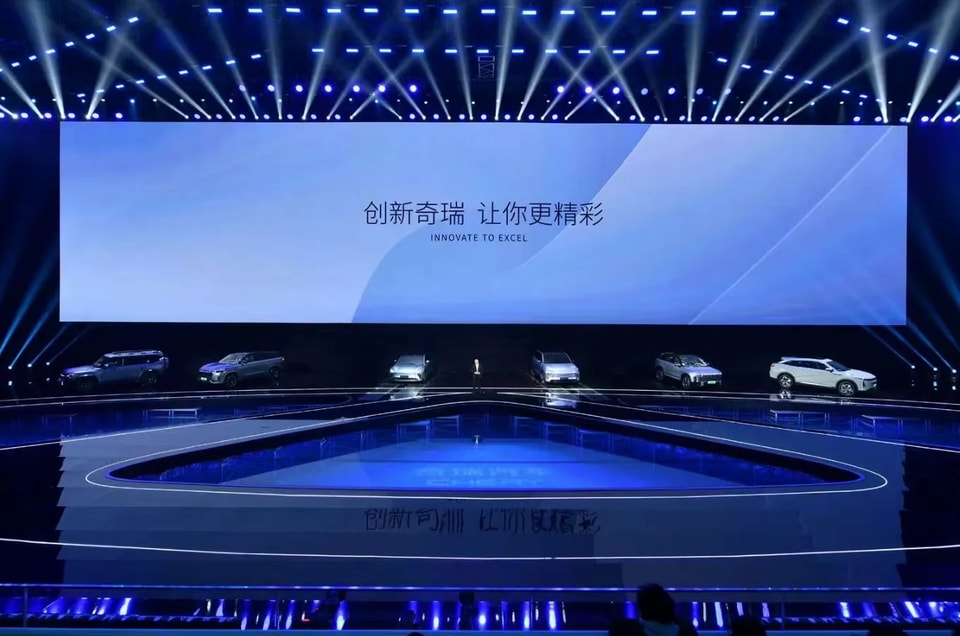

ステージ演出・スタジオ
裸眼3D
大型会議場・映画館
ショッピングモール・スーパーマーケット

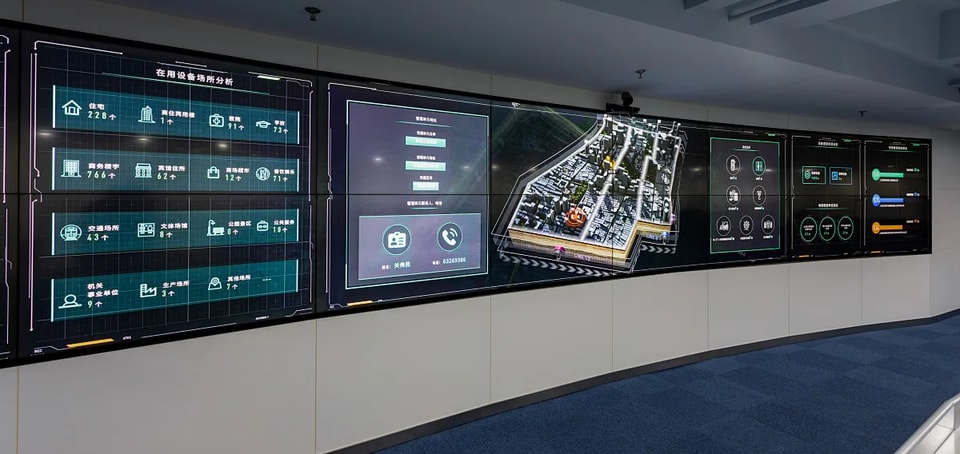

指令センター・スマートシティ
空港・鉄道駅の広告スクリーン

仕様+

仕様

技術仕様

主な仕様

プラスチック製キャビネットサイズ	320×480 mm
固定用アルミフレームサイズ	640×480 mm
モジュールサイズ	320×240 mm
画素ピッチ — SMD / HOB	1.538 / 1.86 / 2 / 2.5 mm

表示性能

輝度	≥500 nit
コントラスト比	5000:1
グレースケール	14 bit
リフレッシュレート	3840 Hz
フレームレート	50～60 Hz
視野角	160° / 160°

キャビネット・モジュール

キャビネットサイズ	320×480×46.1 mm
標準設置時の厚さ	29.8 mm
F1max互換のマグネット式支柱を使用した場合の設置厚さ	41.2 mm
ダイカストフレームサイズ（オプション）	640×480×48.6 mm
キャビネット重量	1.9±0.3 kg
モジュールサイズ	320×240 mm
モジュール重量	0.6±0.05 kg

F4proシリーズの仕様

比較項目	P1.538	P1.86	P2	P2.5
画素構成	SMD 1212	SMD 1515	SMD 1515	SMD 2121
輝度（cd/m²）	≥500	≥500	≥500	≥500
階調（ビット）	14	14	14	14
リフレッシュレート（Hz）	3840	3840	3840	3840
フレームレート（Hz）	50 / 60	50 / 60	50 / 60	50 / 60
駆動方式	定電流駆動（1/104スキャン）	定電流駆動（1/86スキャン）	定電流駆動（1/80スキャン）	定電流駆動（1/64）
視野角（垂直／水平°）	160/160	160/160	160/160	160/160
色温度（K）	2000～9500	2000～9500	2000～9500	2000～9500
輝度・色度均一性	98%	98%	98%	98%
コントラスト比	5000:1	5000:1	5000:1	5000:1
モジュール重量（kg）	0.6±0.05	0.6±0.05	0.6±0.05	0.6±0.05
モジュールサイズ（mm）	320×240	320×240	320×240	320×240
モジュール解像度（幅×高さ）	208×156	172×129	160×120	128×96
画素密度（ドット/m²）	422500	288906	250000	160000
キャビネットあたりのモジュール数（幅×高さ）	1×2	1×2	1×2	1×2
キャビネット解像度（幅×高さ）	208×312	172×258	160×240	128×192
キャビネットサイズ（mm）	320×480×46.1	320×480×46.1	320×480×46.1	320×480×46.1
キャビネット重量（kg）	1.9±0.3	1.9±0.3	1.9±0.3	1.9±0.3
フレームあたりのモジュール数（W×H）	2×2	2×2	2×2	2×2
筐体サイズ（mm）	640×480×48.6	640×480×48.6	640×480×48.6	640×480×48.6
キャビネット平坦度（mm）	≤0.2	≤0.2	≤0.2	≤0.2
メンテナンス	前面からユニット全体をメンテナンス可能	前面からユニット全体をメンテナンス可能	前面からユニット全体をメンテナンス可能	前面からユニット全体をメンテナンス可能
キャビネット材質	プラスチック	プラスチック	プラスチック	プラスチック
保護等級	IP30	IP30	IP30	IP30
最大消費電力（W/m²）	≤400	≤400	≤400	≤400
平均消費電力（W/m²）	≤140	≤140	≤140	≤140
電源	AC100～240V、50～60Hz	AC100～240V、50～60Hz	AC100～240V、50～60Hz	AC100～240V、50～60Hz
寿命（時間）	≥100000	≥100000	≥100000	≥100000
動作温度	-10℃～+45℃	-10℃～+45℃	-10℃～+45℃	-10℃～+45℃
保管温度	-20℃～+55℃	-20℃～+55℃	-20℃～+55℃	-20℃～+55℃
動作湿度	相対湿度10%～80%	相対湿度10%～80%	相対湿度10%～80%	相対湿度10%～80%
保管湿度	相対湿度10%～85%	相対湿度10%～85%	相対湿度10%～85%	相対湿度10%～85%
