X1 縦型LED広告ディスプレイ

一体型HOB LED広告キューブ。卓上型（S）と縦型（M、L）を展開し、ピクセルピッチ1.25～4 mm、前面メンテナンスに対応。詳細はお問い合わせください。

メールアドレス：support@gkc-led.com

電話番号：+86 177 0588 5572

自社ブランドで展開プライベートブランドの仕組み

概要

特長

仕様

納品

カスタマイズ

概要+

概要

X1 縦型LED広告ディスプレイ

X1は、小ピッチLEDモジュールと金属筐体をコンパクトなキューブ型に一体化。開梱して設置し、電源を入れるだけですぐに使用でき、現場での鉄骨架台の設置は不要です。高さは3種類（S：卓上型、M・L：縦型）から選べ、1面・3面・4面表示に対応。ARM A55クアッドコア再生ボックスを搭載し、スマートフォンまたはPCから管理できます。

一体型の自立構造で、開梱後すぐに使用可能
改良型HOBプロセス、前面IP65保護
リフレッシュレート3,840 Hz、コントラスト比5,000:1
1面・3面・4面表示に対応
モバイルアプリまたはPCからワイヤレスでコンテンツ配信
前面から交換できるマグネット式モジュール
ロゴ、筐体カラー、ベーススタイルをカスタマイズ可能

パートナーシップについて問い合わせる

特長+

X1の概要

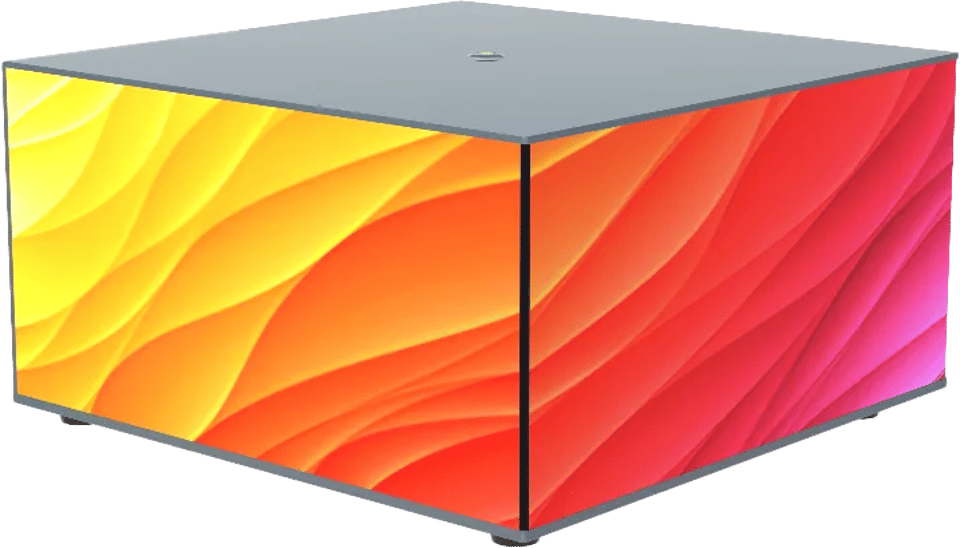

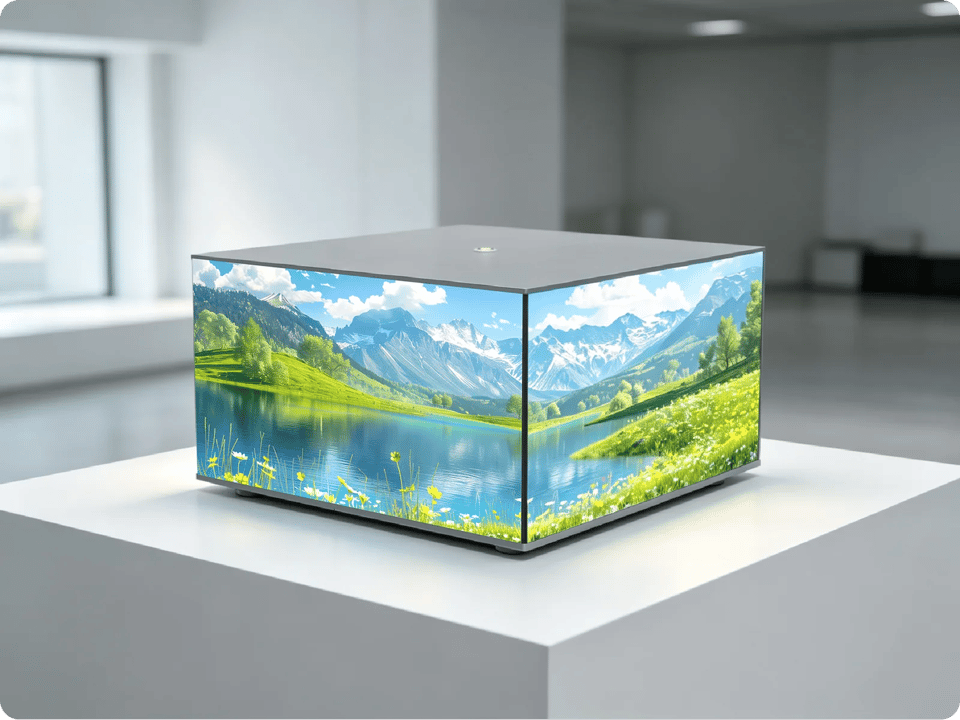

小ピッチLEDモジュールと金属筐体をコンパクトなキューブ型に一体化した、自立型LEDディスプレイ端末です。
現場での鉄骨架台設置は不要。開梱して所定の位置に設置し、電源を接続するだけですぐに稼働します。
ブランドショールーム、小売店、アートスペースに最適です。

一体型の自立構造で、開梱後すぐに使用可能。現場での施工は不要です。

塗装仕上げの板金筐体に、ベースと脚部を一体化。
重量はS：6.5kg、M：23.7kg、L：30.8kg。1人でも簡単に移動・設置できます。
AC 100～240Vのワイド電圧入力に対応。電源を入れるだけで使用でき、鉄骨の溶接や現場での調整は不要です。

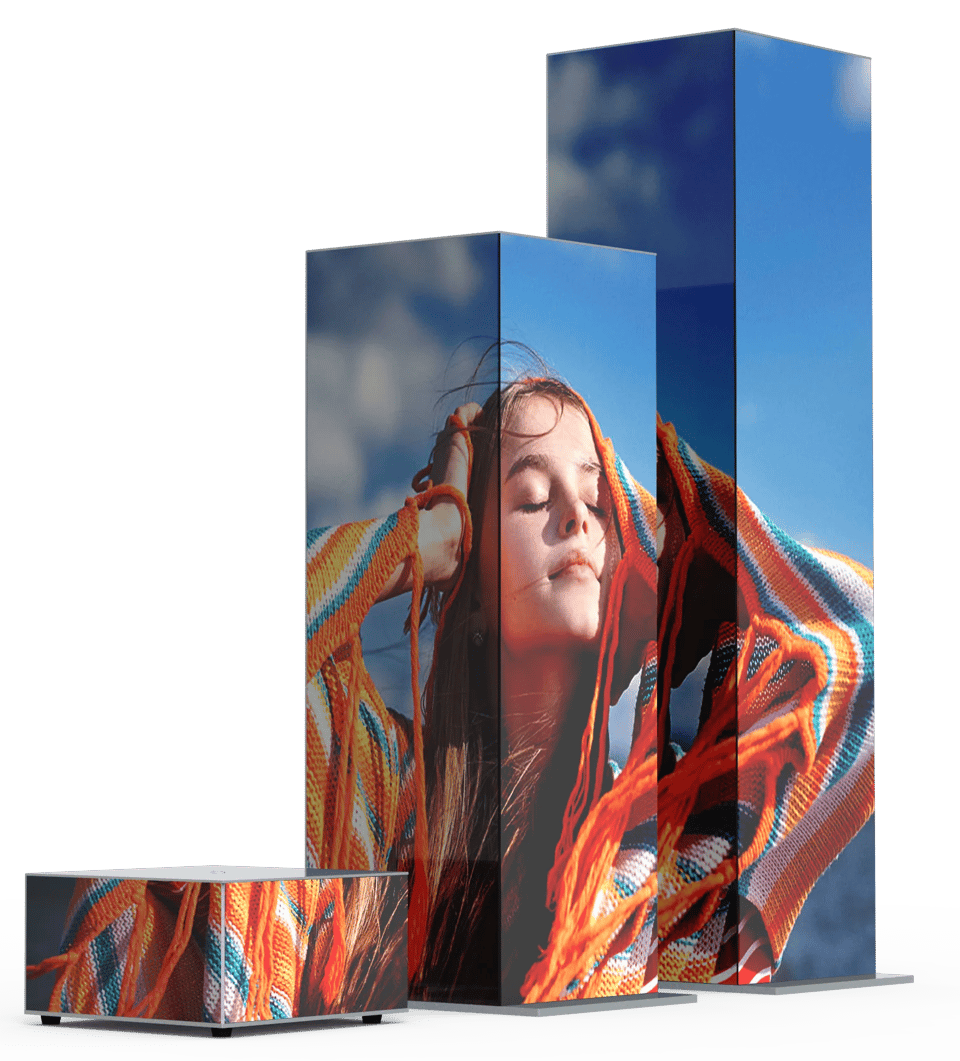

自由な組み合わせと多面表示で、空間に合わせたレイアウトが可能

画面の高さを自由にカスタマイズし、複数画面の再生を同期。高さに変化をつけたアーティスティックなディスプレイを演出します。

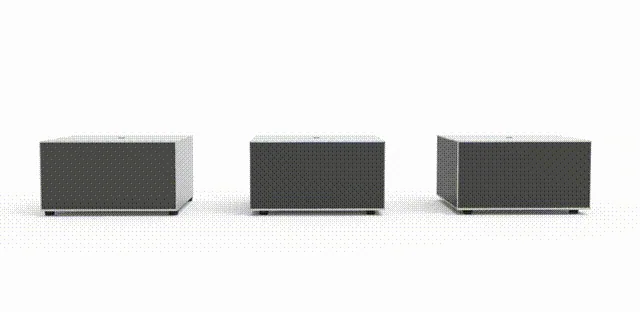

1面・3面・4面表示に対応。キューブ型で複数の方向に同時に映像を届けます。

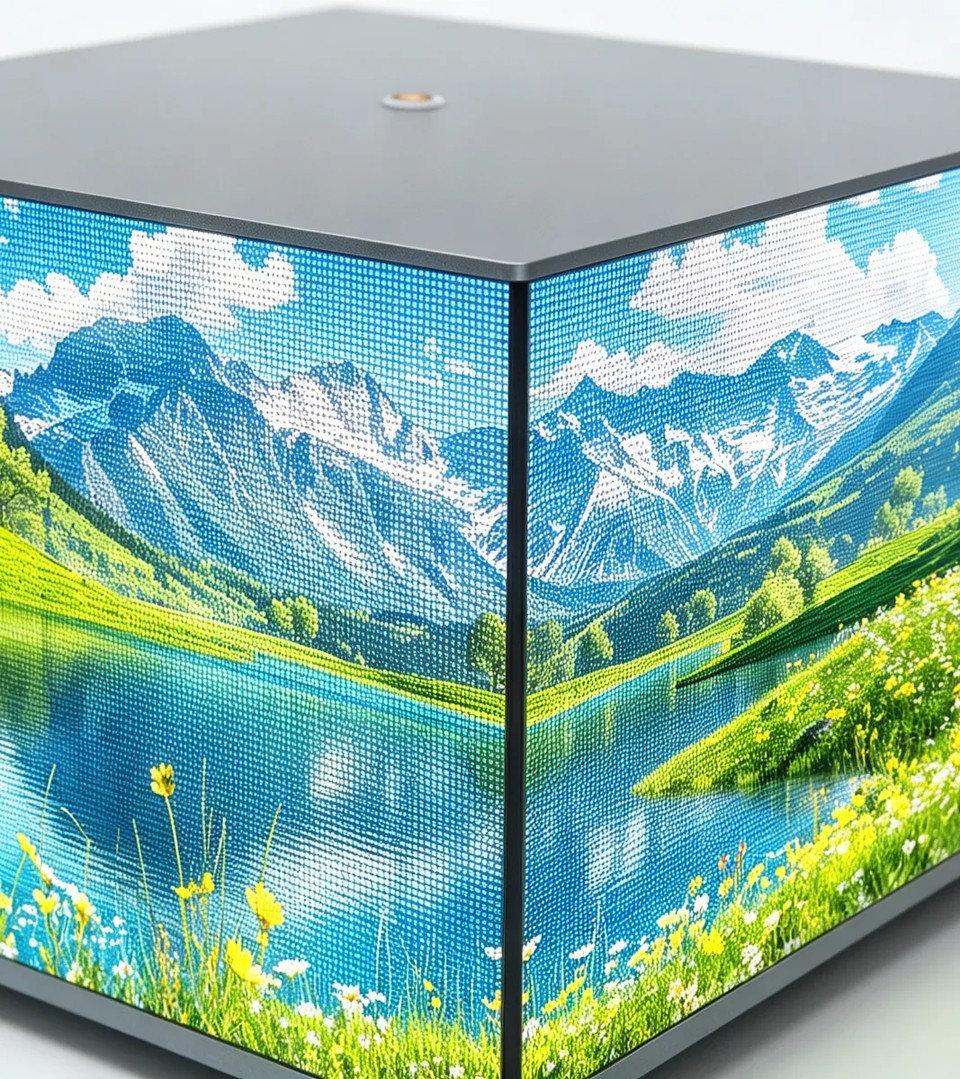

高精細で美しい映像

HOB工程をアップグレードし、前面保護等級IP65を実現。高精細で反射を抑えた表示を可能にします。
コントラスト比5000:1、13～14bitグレースケール、4K@60Hzハードウェアデコードに対応。
輝度均一性98％。色温度は2000～9500Kの範囲で調整できます。

P1.25～4

画素ピッチが細かく、近くで見ても粒状感のない映像を実現。

3,840Hz

高リフレッシュレートで、撮影時のちらつきを抑えます。

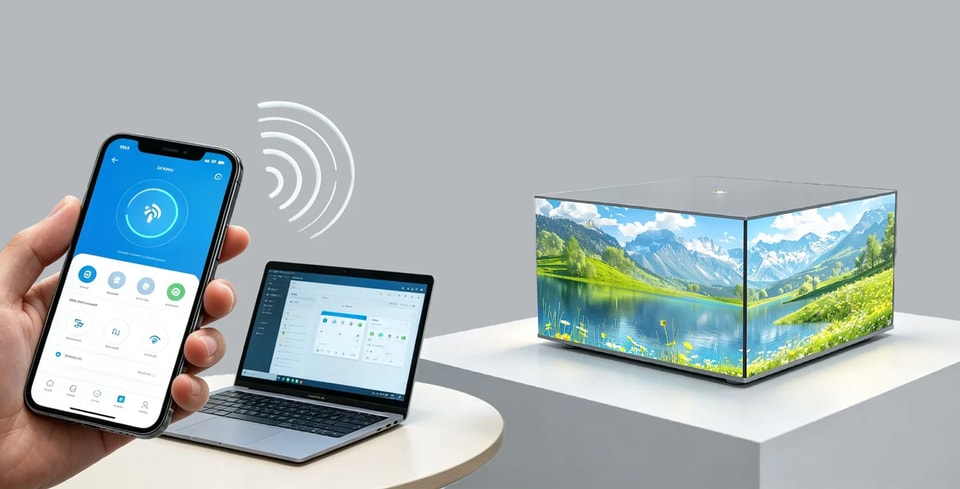

スマートなコンテンツ管理。スマートフォンからワンクリックで配信でき、パソコンは不要です。

ARM A55クアッドコア搭載の再生ボックスとWi-Fiダイレクト接続に対応。モバイルアプリまたはPCからコンテンツをワイヤレスで送信できます。
同期モードと非同期モードをワンクリックで切り替え。
Wi-Fiホットスポットを内蔵し、スマートフォンと直接接続可能。オプションの外付け4Gモジュールを使えば、遠隔からコンテンツを配信できます。

前面メンテナンス対応とミニマルなデザイン

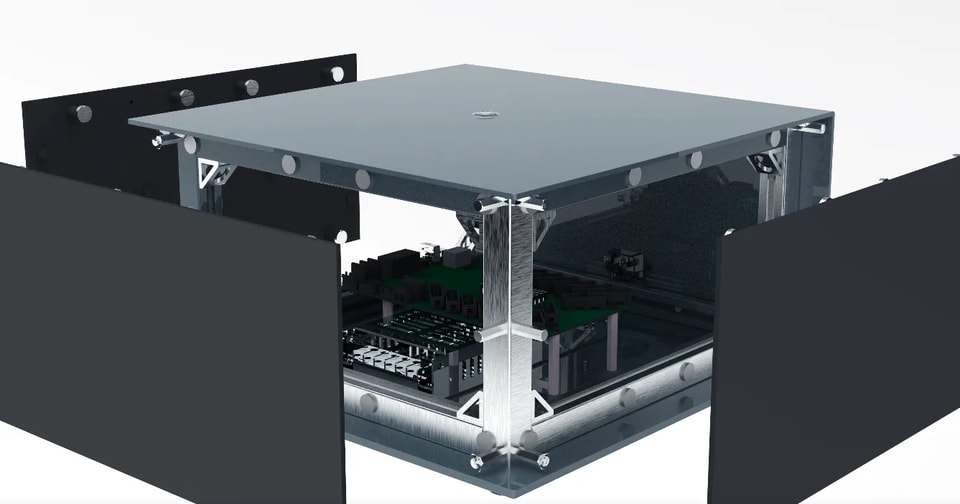

前面から磁力で取り外せるフロントメンテナンス対応LEDモジュールを採用。製品を移動させずに、1人で交換できます。
幅の狭い金属筐体に、5mm厚の焼付塗装金属フレームとアルミ押出形材フレームを採用。
前面保護等級IP65と、現代的な空間になじむ柔らかな印象のインダストリアルデザイン。
X1-Sは高さわずか182.5mm、重量6.5kg。2-in-1 HUBボードを内蔵したコンパクト設計です。

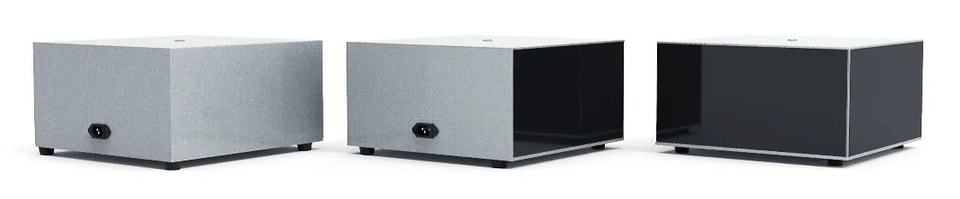

細部：電源ボタン、一体型構造、超狭額縁。

ブランドのニーズに合わせた柔軟なカスタマイズ

ブランドロゴのカスタムデザイン
筐体カラーのカスタマイズ
画面本体を柔軟にカスタマイズ
ベースデザインのカスタマイズ
1面・3面・4面に表示可能。キューブ型のディスプレイが、空間の360度に広がる視覚的な注目スポットになります。

主な用途

屋内向け小ピッチ広告ディスプレイ。

ブランドショールーム：段差をつけた立体的な配置で、没入感のあるブランドエントランスを演出。
小売店舗：静的なライトボックスに代わる動きのあるウィンドウディスプレイと、入口への誘導を実現。
展示会場やロビー：設置後、すぐに使用できます。
ブース、企業の受付エリア、アートスペース：3面・4面のキューブ型ディスプレイがデジタルアートとして空間を彩ります。

仕様+

仕様

技術仕様

主な仕様

サイズ	S 326 × 330.5 × 182.5 mm · M 326 × 450 × 974.5 mm · L 326 × 450 × 1294.5 mm
画素ピッチ — HOB	1.25 / 1.538 / 1.86 / 2 / 2.5 / 3.076 / 4 mm
輝度	≥500 nit
リフレッシュレート	3840 Hz
重量	S 6.5 kg · M 23.7 kg · L 30.8 kg

表示性能

輝度	≥500 nit（HOB）
コントラスト比	5000:1
階調	13～14 bit
リフレッシュレート	3,840Hz
フレームレート	50～60 Hz
視野角	160° / 160°
保護性能	前面保護等級IP65
メンテナンス	前面メンテナンス

キャビネット・モジュール

X1-S（卓上型）— サイズ	326×330.5×182.5mm
X1-S（卓上型）— 重量	6.5±0.3kg
X1-M（中型縦置き）— サイズ	326×450×974.5mm
X1-M（中型縦置き）— 重量	23.7±0.5kg
X1-L（大型縦型）— サイズ	326×450×1294.5mm
X1-L（大型縦型）— 重量	30.8±0.5kg

X1-S（卓上型）仕様

比較項目	P1.25	P1.538	P1.86	P2	P2.5	P3.076	P4
画素構成	HOB 1010	HOB 1212	HOB 1515	HOB 1515	HOB 2121	HOB 2121	HOB 2121
輝度（cd/m²）	≥500	≥500	≥500	≥500	≥500	≥500	≥500
階調（ビット）	13～14	13～14	13～14	13～14	13～14	13～14	13～14
リフレッシュレート（Hz）	3840	3840	3840	3840	3840	3840	3840
フレームレート（Hz）	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
駆動方式	定電流駆動	定電流駆動	定電流駆動	定電流駆動	定電流駆動	定電流駆動	定電流駆動
視野角（垂直／水平°）	160/160	160/160	160/160	160/160	160/160	160/160	160/160
色温度（K）	2000～9500	2000～9500	2000～9500	2000～9500	2000～9500	2000～9500	2000～9500
輝度・色度均一性	98%	98%	98%	98%	98%	98%	98%
コントラスト比	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1
モジュールサイズ（mm）	320×160	320×160	320×160	320×160	320×160	320×160	320×160
モジュール解像度（幅×高さ）	256×128	208×104	172×86	160×80	128×64	104×52	80×40
画素密度（ドット/m²）	640000	422500	288906	250000	160000	105625	62500
モジュール重量（kg）	0.42±0.05	0.42±0.05	0.42±0.05	0.42±0.05	0.42±0.05	0.42±0.05	0.42±0.05
キャビネットあたりのモジュール数（幅×高さ）	3×1	3×1	3×1	3×1	3×1	3×1	3×1
キャビネット解像度（幅×高さ）	256×128×3	208×104×3	172×86×3	160×80×3	128×64×3	104×52×3	80×40×3
キャビネットサイズ（mm）	326×330.5×182.5	326×330.5×182.5	326×330.5×182.5	326×330.5×182.5	326×330.5×182.5	326×330.5×182.5	326×330.5×182.5
キャビネット重量（kg）	6.5±0.3	6.5±0.3	6.5±0.3	6.5±0.3	6.5±0.3	6.5±0.3	6.5±0.3
メンテナンス	前面	前面	前面	前面	前面	前面	前面
キャビネット材質	アルミニウム形材／板金	アルミニウム形材／板金	アルミニウム形材／板金	アルミニウム形材／板金	アルミニウム形材／板金	アルミニウム形材／板金	アルミニウム形材／板金
保護等級	IP65（前面）	IP65（前面）	IP65（前面）	IP65（前面）	IP65（前面）	IP65（前面）	IP65（前面）
入力電圧	AC100-240V、50-60Hz	AC100-240V、50-60Hz	AC100-240V、50-60Hz	AC100-240V、50-60Hz	AC100-240V、50-60Hz	AC100-240V、50-60Hz	AC100-240V、50-60Hz
平均消費電力（W/m²）	≤110	≤110	≤110	≤110	≤100	≤100	≤100
最大消費電力（W/m²）	≤320	≤320	≤320	≤320	≤300	≤300	≤300
設置方法	床置きスタンド	床置きスタンド	床置きスタンド	床置きスタンド	床置きスタンド	床置きスタンド	床置きスタンド
動作温度	-10°C～+40°C	-10°C～+40°C	-10°C～+40°C	-10°C～+40°C	-10°C～+40°C	-10°C～+40°C	-10°C～+40°C
保管温度	-20°C～+55°C	-20°C～+55°C	-20°C～+55°C	-20°C～+55°C	-20°C～+55°C	-20°C～+55°C	-20°C～+55°C
動作湿度	10%RH～80%RH	10%RH～80%RH	10%RH～80%RH	10%RH～80%RH	10%RH～80%RH	10%RH～80%RH	10%RH～80%RH
保管湿度	10%RH～85%RH	10%RH～85%RH	10%RH～85%RH	10%RH～85%RH	10%RH～85%RH	10%RH～85%RH	10%RH～85%RH
プロセッサー	ARM A55×4	ARM A55×4	ARM A55×4	ARM A55×4	ARM A55×4	ARM A55×4	ARM A55×4
RAM（メモリ）	1G/2G	1G/2G	1G/2G	1G/2G	1G/2G	1G/2G	1G/2G
ストレージ（ROM）	32G	32G	32G	32G	32G	32G	32G

X1-M（中型縦型）仕様

比較項目	P1.25	P1.538	P1.86	P2	P2.5	P3.076	P4
画素構成	HOB 1010	HOB 1212	HOB 1515	HOB 1515	HOB 2121	HOB 2121	HOB 2121
輝度（cd/m²）	≥500	≥500	≥500	≥500	≥500	≥500	≥500
階調（ビット）	13～14	13～14	13～14	13～14	13～14	13～14	13～14
リフレッシュレート（Hz）	3840	3840	3840	3840	3840	3840	3840
フレームレート（Hz）	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
駆動方式	定電流駆動	定電流駆動	定電流駆動	定電流駆動	定電流駆動	定電流駆動	定電流駆動
視野角（垂直／水平°）	160/160	160/160	160/160	160/160	160/160	160/160	160/160
色温度（K）	2000～9500	2000～9500	2000～9500	2000～9500	2000～9500	2000～9500	2000～9500
輝度・色度均一性	98%	98%	98%	98%	98%	98%	98%
コントラスト比	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1
モジュールサイズ（mm）	320×160	320×160	320×160	320×160	320×160	320×160	320×160
モジュール解像度（幅×高さ）	256×128	208×104	172×86	160×80	128×64	104×52	80×40
画素密度（ドット/m²）	640000	422500	288906	250000	160000	105625	62500
モジュール重量（kg）	0.42±0.05	0.42±0.05	0.42±0.05	0.42±0.05	0.42±0.05	0.42±0.05	0.42±0.05
キャビネットあたりのモジュール数（幅×高さ）	3×6	3×6	3×6	3×6	3×6	3×6	3×6
キャビネット解像度（幅×高さ）	256×768×3	208×624×3	172×516×3	160×480×3	128×384×3	104×312×3	80×240×3
キャビネットサイズ（mm）	326×450×974.5	326×450×974.5	326×450×974.5	326×450×974.5	326×450×974.5	326×450×974.5	326×450×974.5
キャビネット重量（kg）	23.7±0.5	23.7±0.5	23.7±0.5	23.7±0.5	23.7±0.5	23.7±0.5	23.7±0.5
メンテナンス	前面	前面	前面	前面	前面	前面	前面
キャビネット材質	アルミニウム形材／板金	アルミニウム形材／板金	アルミニウム形材／板金	アルミニウム形材／板金	アルミニウム形材／板金	アルミニウム形材／板金	アルミニウム形材／板金
保護等級	IP65（前面）	IP65（前面）	IP65（前面）	IP65（前面）	IP65（前面）	IP65（前面）	IP65（前面）
入力電圧	AC100-240V、50-60Hz	AC100-240V、50-60Hz	AC100-240V、50-60Hz	AC100-240V、50-60Hz	AC100-240V、50-60Hz	AC100-240V、50-60Hz	AC100-240V、50-60Hz
平均消費電力（W/m²）	≤110	≤110	≤110	≤110	≤100	≤100	≤100
最大消費電力（W/m²）	≤320	≤320	≤320	≤320	≤300	≤300	≤300
設置方法	床置きスタンド	床置きスタンド	床置きスタンド	床置きスタンド	床置きスタンド	床置きスタンド	床置きスタンド
動作温度	-10°C～+40°C	-10°C～+40°C	-10°C～+40°C	-10°C～+40°C	-10°C～+40°C	-10°C～+40°C	-10°C～+40°C
保管温度	-20°C～+55°C	-20°C～+55°C	-20°C～+55°C	-20°C～+55°C	-20°C～+55°C	-20°C～+55°C	-20°C～+55°C
動作湿度	10%RH～80%RH	10%RH～80%RH	10%RH～80%RH	10%RH～80%RH	10%RH～80%RH	10%RH～80%RH	10%RH～80%RH
保管湿度	10%RH～85%RH	10%RH～85%RH	10%RH～85%RH	10%RH～85%RH	10%RH～85%RH	10%RH～85%RH	10%RH～85%RH
プロセッサー	ARM A55×4	ARM A55×4	ARM A55×4	ARM A55×4	ARM A55×4	ARM A55×4	ARM A55×4
RAM（メモリ）	1G/2G	1G/2G	1G/2G	1G/2G	1G/2G	1G/2G	1G/2G
ストレージ（ROM）	32G	32G	32G	32G	32G	32G	32G

X1-L（大型縦型）仕様

比較項目	P1.25	P1.538	P1.86	P2	P2.5	P3.076	P4
画素構成	HOB 1010	HOB 1212	HOB 1515	HOB 1515	HOB 2121	HOB 2121	HOB 2121
輝度（cd/m²）	≥500	≥500	≥500	≥500	≥500	≥500	≥500
階調（ビット）	13～14	13～14	13～14	13～14	13～14	13～14	13～14
リフレッシュレート（Hz）	3840	3840	3840	3840	3840	3840	3840
フレームレート（Hz）	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
駆動方式	定電流駆動	定電流駆動	定電流駆動	定電流駆動	定電流駆動	定電流駆動	定電流駆動
視野角（垂直／水平°）	160/160	160/160	160/160	160/160	160/160	160/160	160/160
色温度（K）	2000～9500	2000～9500	2000～9500	2000～9500	2000～9500	2000～9500	2000～9500
輝度・色度均一性	98%	98%	98%	98%	98%	98%	98%
コントラスト比	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1
モジュールサイズ（mm）	320×160	320×160	320×160	320×160	320×160	320×160	320×160
モジュール解像度（幅×高さ）	256×128	208×104	172×86	160×80	128×64	104×52	80×40
画素密度（ドット/m²）	640000	422500	288906	250000	160000	105625	62500
モジュール重量（kg）	0.42±0.05	0.42±0.05	0.42±0.05	0.42±0.05	0.42±0.05	0.42±0.05	0.42±0.05
キャビネットあたりのモジュール数（幅×高さ）	3×8	3×8	3×8	3×8	3×8	3×8	3×8
キャビネット解像度（幅×高さ）	256×1024×3	208×832×3	172×688×3	160×640×3	128×512×3	104×416×3	80×320×3
キャビネットサイズ（mm）	326×450×1294.5	326×450×1294.5	326×450×1294.5	326×450×1294.5	326×450×1294.5	326×450×1294.5	326×450×1294.5
キャビネット重量（kg）	30.8±0.5	30.8±0.5	30.8±0.5	30.8±0.5	30.8±0.5	30.8±0.5	30.8±0.5
メンテナンス	前面	前面	前面	前面	前面	前面	前面
キャビネット材質	アルミニウム形材／板金	アルミニウム形材／板金	アルミニウム形材／板金	アルミニウム形材／板金	アルミニウム形材／板金	アルミニウム形材／板金	アルミニウム形材／板金
保護等級	IP65（前面）	IP65（前面）	IP65（前面）	IP65（前面）	IP65（前面）	IP65（前面）	IP65（前面）
入力電圧	AC100-240V、50-60Hz	AC100-240V、50-60Hz	AC100-240V、50-60Hz	AC100-240V、50-60Hz	AC100-240V、50-60Hz	AC100-240V、50-60Hz	AC100-240V、50-60Hz
平均消費電力（W/m²）	≤110	≤110	≤110	≤110	≤100	≤100	≤100
最大消費電力（W/m²）	≤320	≤320	≤320	≤320	≤300	≤300	≤300
設置方法	床置きスタンド	床置きスタンド	床置きスタンド	床置きスタンド	床置きスタンド	床置きスタンド	床置きスタンド
動作温度	-10°C～+40°C	-10°C～+40°C	-10°C～+40°C	-10°C～+40°C	-10°C～+40°C	-10°C～+40°C	-10°C～+40°C
保管温度	-20°C～+55°C	-20°C～+55°C	-20°C～+55°C	-20°C～+55°C	-20°C～+55°C	-20°C～+55°C	-20°C～+55°C
動作湿度	10%RH～80%RH	10%RH～80%RH	10%RH～80%RH	10%RH～80%RH	10%RH～80%RH	10%RH～80%RH	10%RH～80%RH
保管湿度	10%RH～85%RH	10%RH～85%RH	10%RH～85%RH	10%RH～85%RH	10%RH～85%RH	10%RH～85%RH	10%RH～85%RH
プロセッサー	ARM A55×4	ARM A55×4	ARM A55×4	ARM A55×4	ARM A55×4	ARM A55×4	ARM A55×4
RAM（メモリ）	1G/2G	1G/2G	1G/2G	1G/2G	1G/2G	1G/2G	1G/2G
ストレージ（ROM）	32G	32G	32G	32G	32G	32G	32G

GKC製品資料に基づく仕様です。最終的な構成は、お客様のプロジェクトのお見積もりで確定します。

納品+

納品・サービス

ご注文から設置まで

標準納期: 1,000 m²を30日で納品
保証: 標準1年保証
認証: CCC、CE
梱包: モジュールはカートン梱包（1箱48個入り）
設置方法: 床置き型

カスタマイズ+

プライベートブランド対応

市場に合わせてカスタマイズ

筐体、ソフトウェア画面、カートン、マニュアルにお客様のロゴを表示
現地の電圧・プラグ・市場認証に対応
プロジェクトに合わせたピクセルピッチ、筐体サイズ、IP保護等級
高温・高湿・塩害に対応した設計

お見積もりはすべて、お客様のプロジェクトに合わせて作成します。

パートナーシップについて問い合わせる

ブランドパートナーになる

すべてのシリーズで、貴社ブランドを展開いただけます。

対象市場とプロジェクトの概要をお聞かせください。最適な製品ラインをご提案し、必要な認証の手配から、プロジェクトに合わせたお見積もりまで対応します。
