F4 屋内固定設置型LEDディスプレイ

薄型の320 × 480 mm屋内用キャビネット。マグネット固定、3-in-1設計、ソフト接続またはハード接続に対応。ピッチ1.25 mmからSMD、HOB、COBを選べます。

メールアドレス：support@gkc-led.com

電話番号：+86 177 0588 5572

自社ブランドで展開プライベートブランドの仕組み

概要

特長

仕様

納品

カスタマイズ

概要+

概要

F4 屋内固定設置型LEDディスプレイ

F4は、奥行きの制約や施工スピードが重視される商業施設向けに設計された、薄型・軽量の屋内固定設置用キャビネットです。モジュールはマグネットで固定でき、ハード接続とソフト接続の両方に対応しています。

薄型・軽量設計
マグネット固定
3-in-1ソリューション
ソフト接続・ハード接続の両方に対応

パートナーシップについて問い合わせる

特長+

ハード接続・ソフト接続の2タイプ

ハード接続タイプ

HUBハード接続インターフェースを備えた3-in-1ソリューション。320 × 160モジュールおよびF1-MAXのハード接続方式に対応します。

ソフト接続タイプ

ソフト接続HUB75インターフェースに対応する3-in-1ソリューション。標準的な320 × 160ソフト接続モジュールと互換性があります。

軽量設計・マグネット固定

320 × 160モジュールの重量はわずか0.45 kg
キャビネットは重量わずか2.3 kgで、マグネット固定に対応
汎用モジュールサイズで高いコストパフォーマンス
国内外の市場に適し、設置・画面連結・操作も簡単です。

組み立てやすい3-in-1ソリューション

HUB、電源、受信カードを一体化した3-in-1制御基板
安定性が向上し、メンテナンスも容易

コンパクトで高い適応性

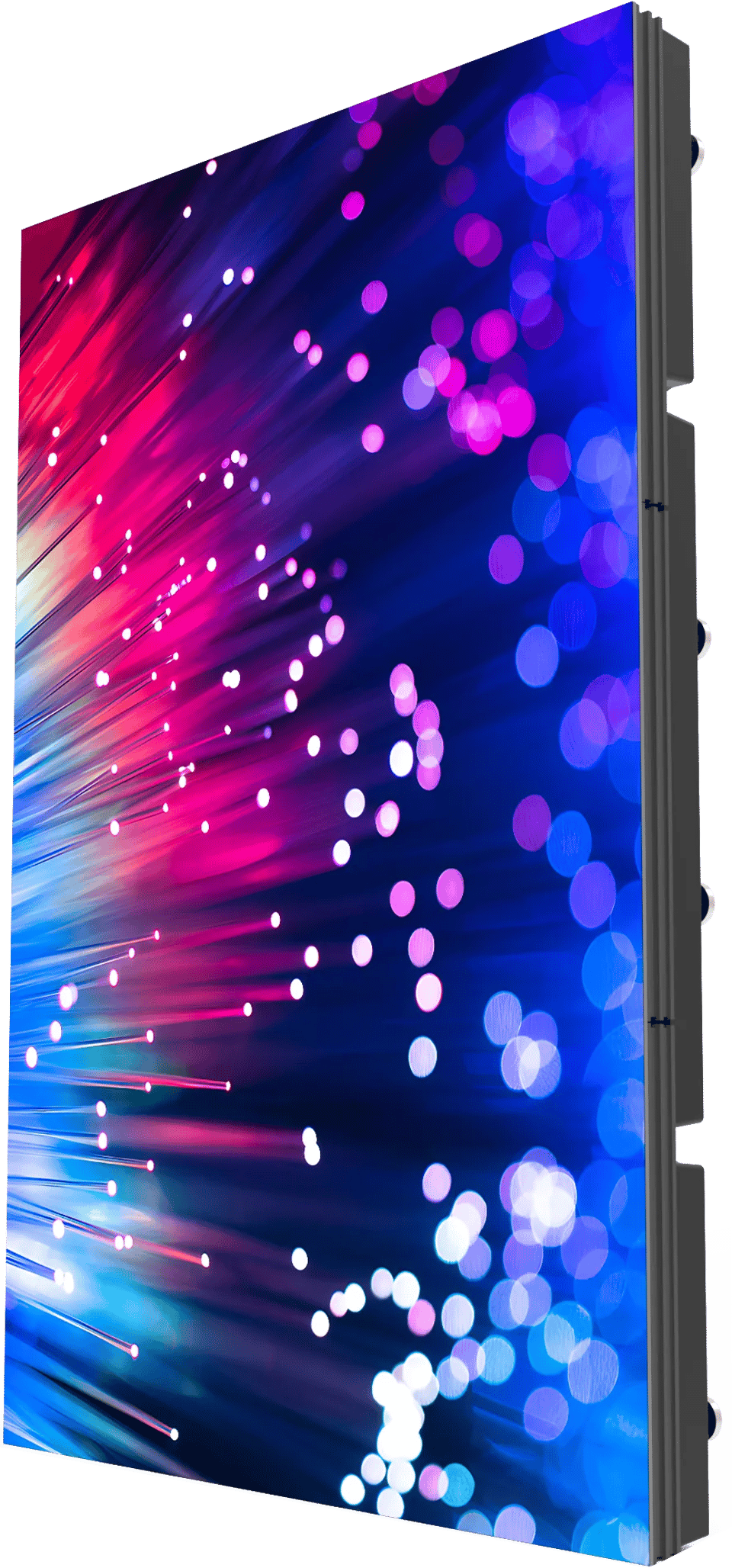

サイズは320（幅）×480（高さ）。既存のキャビネットより小さく、モジュールより大きい設計です。
小型キャビネットで、より多様な画面サイズに対応
アダプター部品を使用すれば、F1maxシリーズの画面用補助キャビネットとしても使用できます。

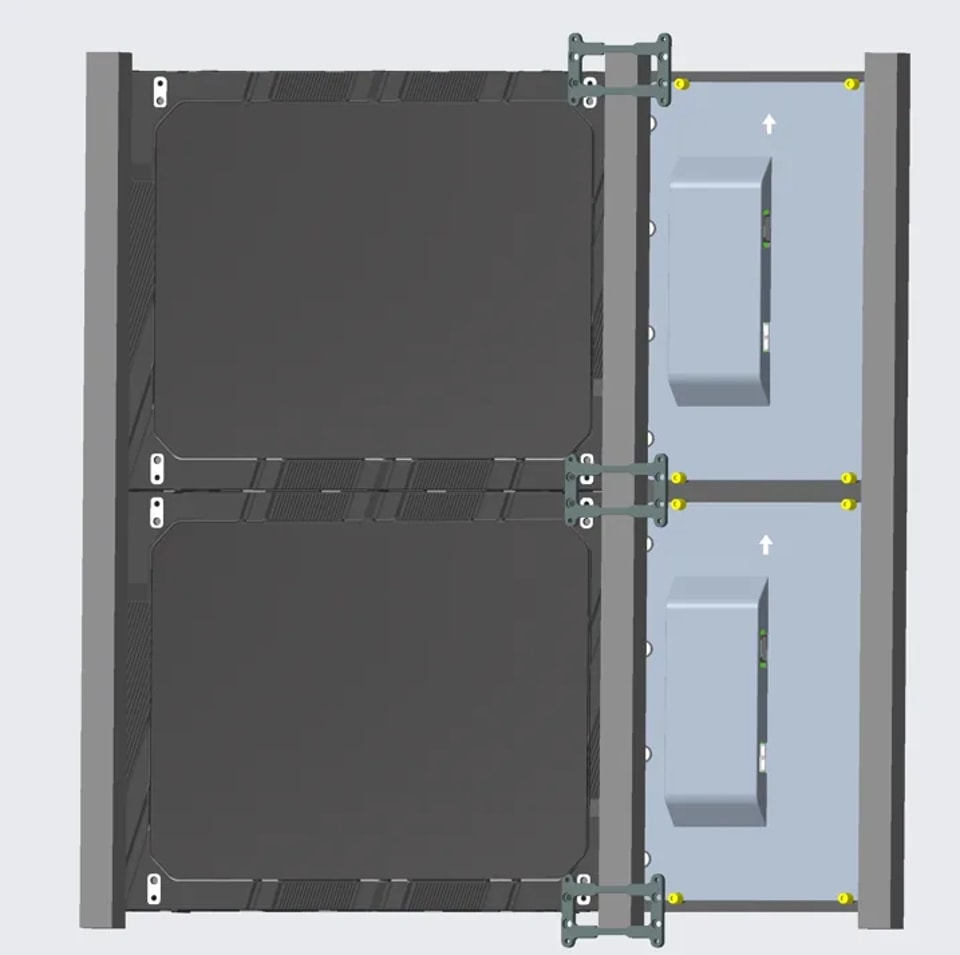

写真：左がF1シリーズ、右がF4シリーズ

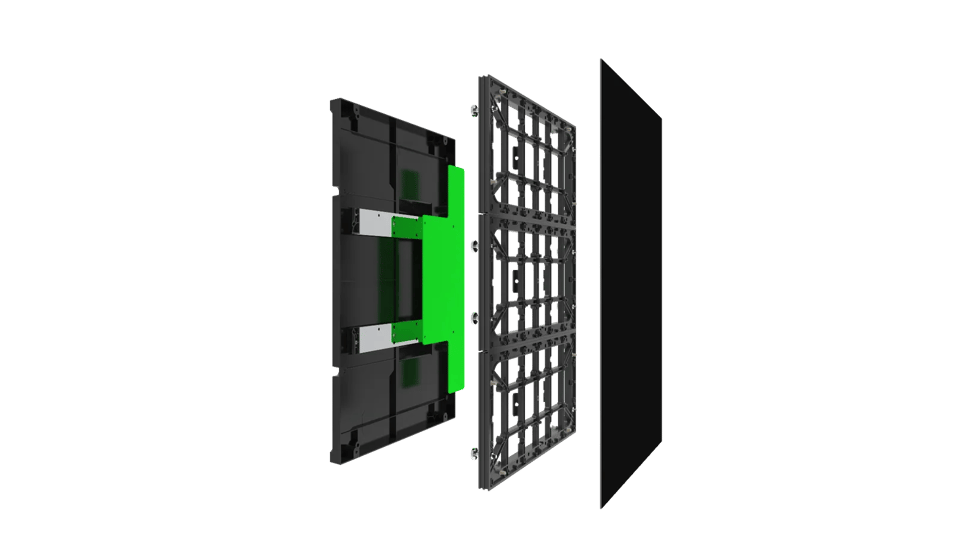

320 × 480キャビネットの内部構造

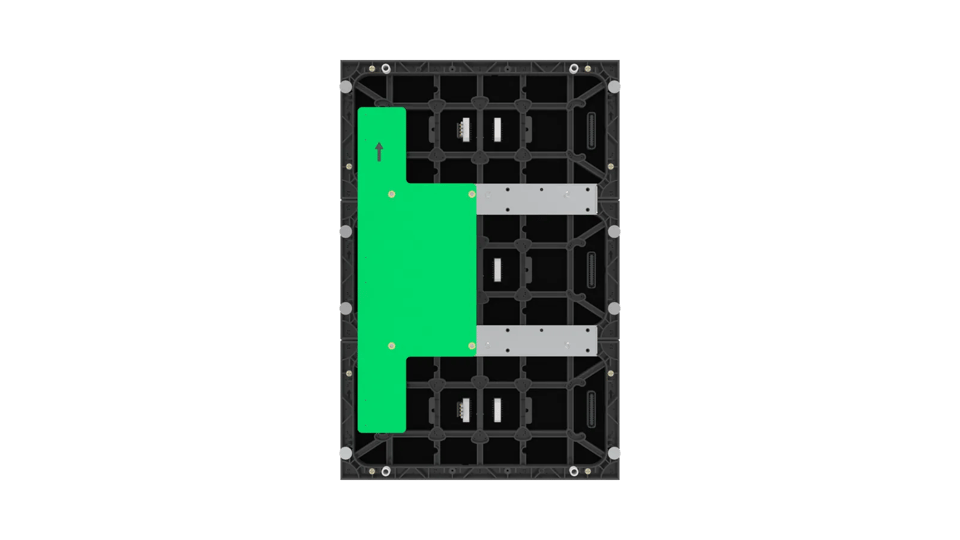

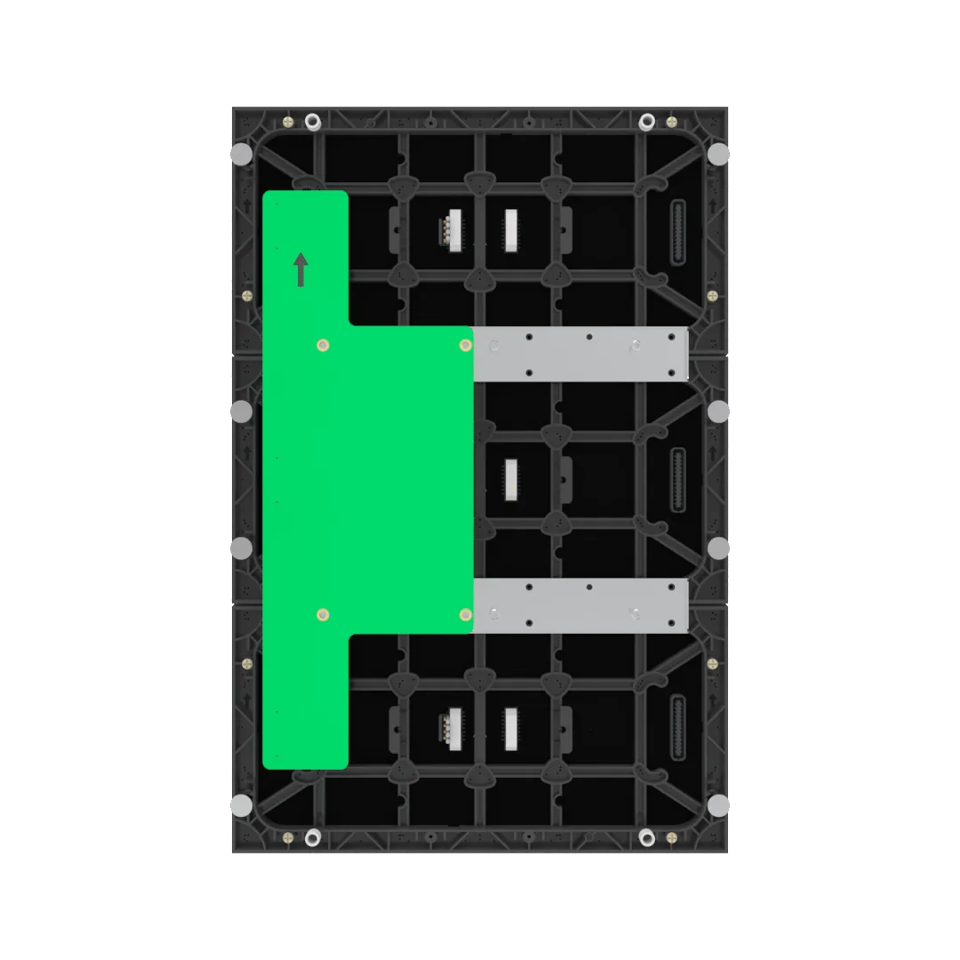

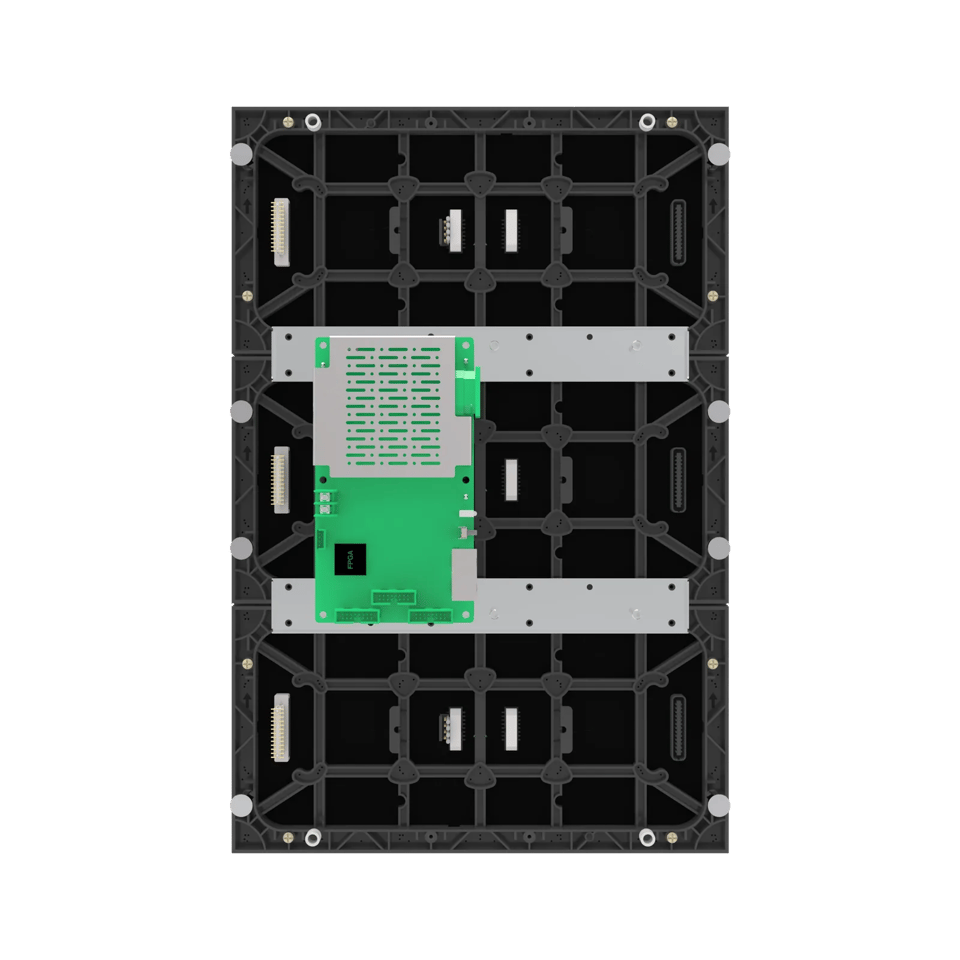

背面図（バックカバーを取り外した状態）：アダプタープレート、3-in-1基板、樹脂製底部シェル

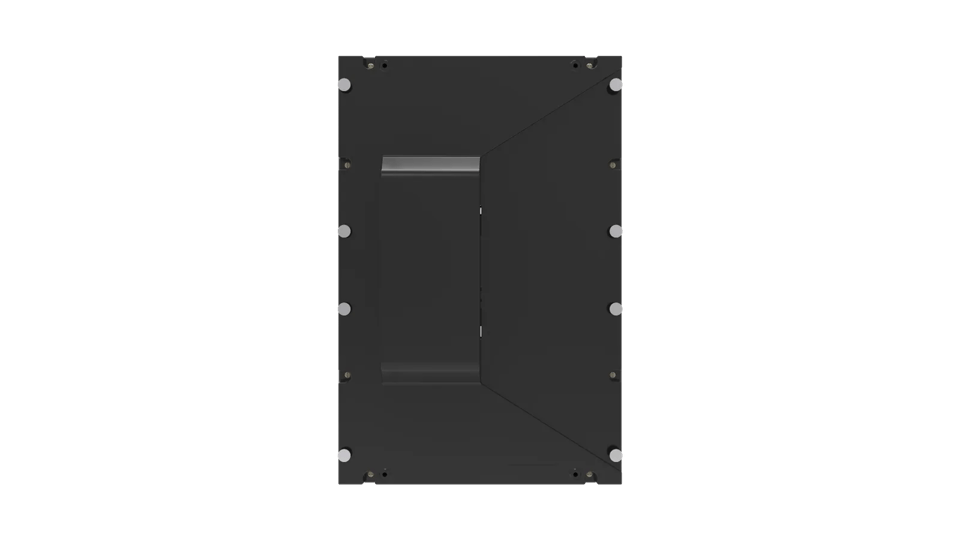

背面図：電源インターフェース、接続インターフェース、マグネット、バックカバー

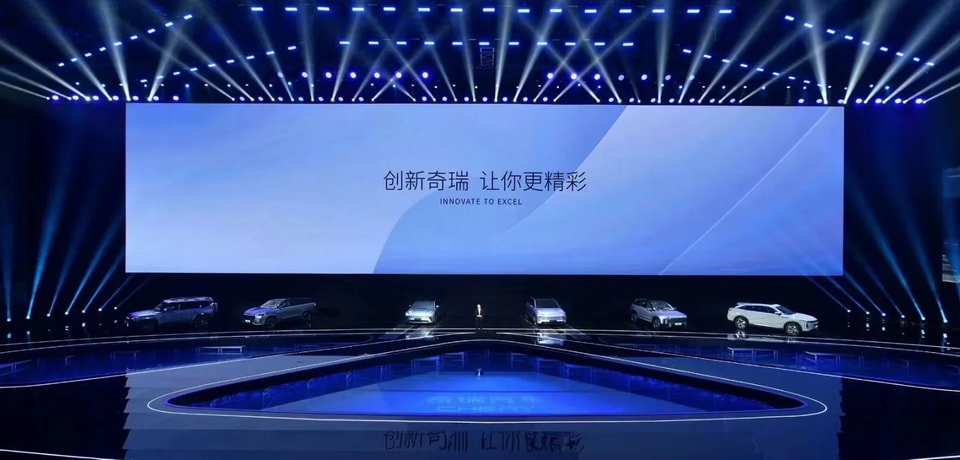

屋内商業用ディスプレイ

F4シリーズは、幅広い屋内固定設置用途に適しています。

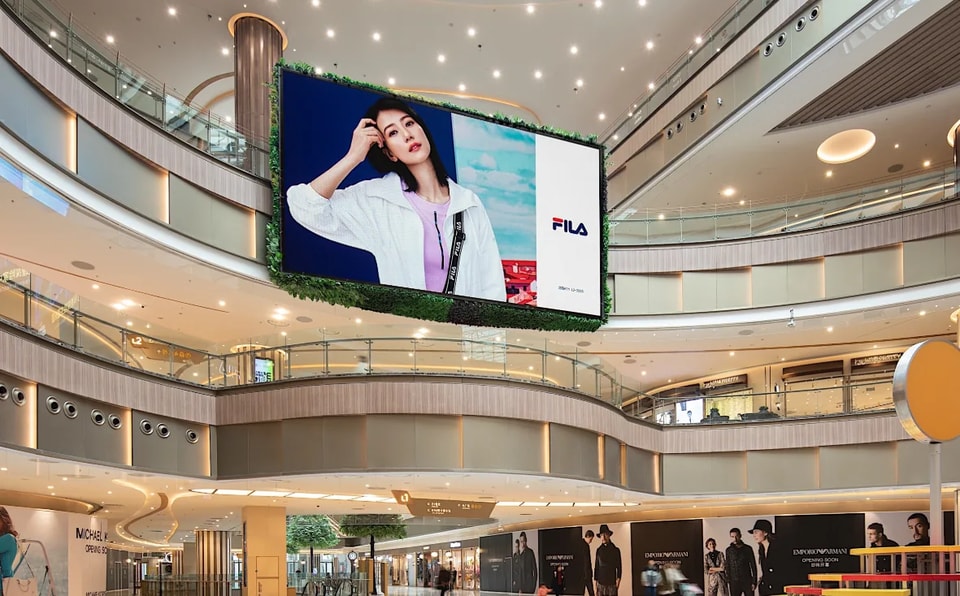

ショッピングモール
スーパーマーケット

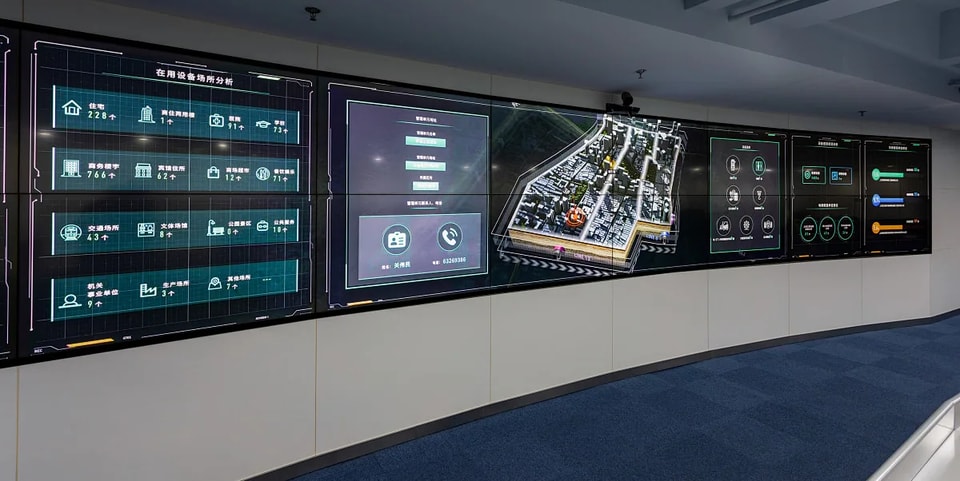

スマートシティ
空港・鉄道駅の広告ディスプレイ

仕様+

仕様

技術仕様

主な仕様

キャビネットサイズ	320 × 480 × 54 mm
画素ピッチ — SMD / HOB	1.25 / 1.538 / 1.86 / 2 / 2.5 / 3.076 / 4 mm
画素ピッチ — COB	1.25 / 1.538 / 1.86 mm

表示性能

輝度	≥500 nit
コントラスト比	5000:1
グレースケール	14 bit
リフレッシュレート	3840 Hz
フレームレート	50～60 Hz
視野角	160° / 160°

キャビネット・モジュール

キャビネットサイズ	320 × 480 × 54 mm
キャビネット重量	2.3±0.3 kg
モジュールサイズ	320 × 160 mm
モジュール重量	0.45±0.05 kg

F4シリーズの仕様

比較項目	P1.25	P1.538	P1.86	P2	P2.5	P3.076	P4
画素構成	SMD 1010	SMD 1212	SMD 1515	SMD 1515	SMD 2121	SMD 2121	SMD 2121
輝度（cd/m²）	≥500	≥500	≥500	≥500	≥500	≥500	≥500
階調（ビット）	14	14	14	14	14	14	14
リフレッシュレート（Hz）	3840	3840	3840	3840	3840	3840	3840
フレームレート（Hz）	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
駆動方式	定電流駆動（1/64）	定電流駆動（1/52）	定電流駆動（1/43）	定電流駆動（1/40）	定電流駆動（1/32）	定電流駆動（1/26）	定電流駆動（1/20）
視野角（垂直／水平°）	160/160	160/160	160/160	160/160	160/160	160/160	160/160
色温度（K）	2000～9500	2000～9500	2000～9500	2000～9500	2000～9500	2000～9500	2000～9500
輝度・色度均一性	98%	98%	98%	98%	98%	98%	98%
コントラスト比	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1
モジュール重量（kg）	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05
モジュールサイズ（mm）	320×160	320×160	320×160	320×160	320×160	320×160	320×160
モジュール解像度（幅×高さ）	256×128	208×104	172×86	160×80	128×64	104×52	80×40
画素密度（ドット/m²）	640000	422500	288906	250000	160000	105625	62500
キャビネットあたりのモジュール数（幅×高さ）	1×3	1×3	1×3	1×3	1×3	1×3	1×3
キャビネット解像度（幅×高さ）	256×384	208×312	172×258	160×240	128×192	104×156	80×120
キャビネットサイズ（mm）	320×480×54	320×480×54	320×480×54	320×480×54	320×480×54	320×480×54	320×480×54
キャビネット重量（kg）	2.3±0.3	2.3±0.3	2.3±0.3	2.3±0.3	2.3±0.3	2.3±0.3	2.3±0.3
キャビネット平坦度（mm）	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2
メンテナンス	前面からユニット全体をメンテナンス可能	前面からユニット全体をメンテナンス可能	前面からユニット全体をメンテナンス可能	前面からユニット全体をメンテナンス可能	前面からユニット全体をメンテナンス可能	前面からユニット全体をメンテナンス可能	前面からユニット全体をメンテナンス可能
キャビネット材質	プラスチック	プラスチック	プラスチック	プラスチック	プラスチック	プラスチック	プラスチック
保護等級	IP30	IP30	IP30	IP30	IP30	IP30	IP30
最大消費電力（W/m²）	≤400	≤400	≤400	≤400	≤400	≤400	≤400
平均消費電力（W/m²）	≤140	≤140	≤140	≤140	≤140	≤140	≤140
電源	AC100～240V、50～60Hz	AC100～240V、50～60Hz	AC100～240V、50～60Hz	AC100～240V、50～60Hz	AC100～240V、50～60Hz	AC100～240V、50～60Hz	AC100～240V、50～60Hz
寿命（時間）	≥100000	≥100000	≥100000	≥100000	≥100000	≥100000	≥100000
動作温度	-10℃～+45℃	-10℃～+45℃	-10℃～+45℃	-10℃～+45℃	-10℃～+45℃	-10℃～+45℃	-10℃～+45℃
保管温度	-20℃～+55℃	-20℃～+55℃	-20℃～+55℃	-20℃～+55℃	-20℃～+55℃	-20℃～+55℃	-20℃～+55℃
動作湿度	相対湿度10%～80%	相対湿度10%～80%	相対湿度10%～80%	相対湿度10%～80%	相対湿度10%～80%	相対湿度10%～80%	相対湿度10%～80%
保管湿度	相対湿度10%～85%	相対湿度10%～85%	相対湿度10%～85%	相対湿度10%～85%	相対湿度10%～85%	相対湿度10%～85%	相対湿度10%～85%
