F1 Max 屋内用固定LEDディスプレイ
F1 Maxは、底面のないハード接続モジュール設計と、連結可能な2種類のキャビネットサイズを採用。大型の壁面から複雑な形状まで、1つのプラットフォームで対応します。COB仕様なら、同じキャビネットで最小ピッチも実現できます。
- CCCおよびCE認証取得

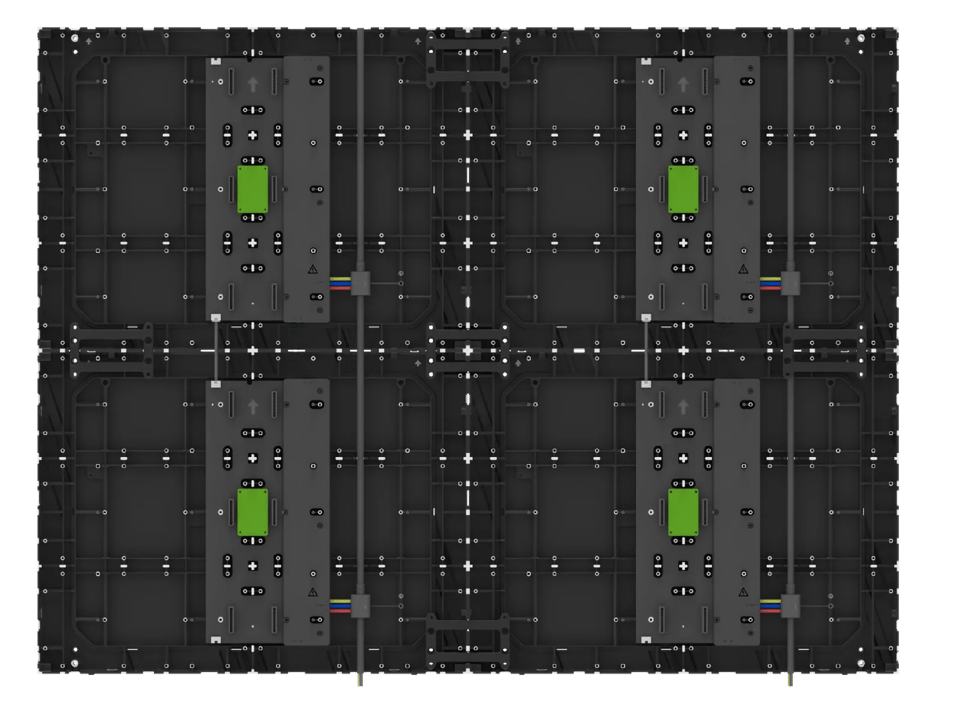

- 2サイズの連結に対応
- 内角30°に対応
- 底面フレームレスのモジュラー式ハード接続設計
特長
ハード接続タイプ・ソフト接続タイプ
ハード接続タイプ（下記掲載）
HUBと電源を一体化し、HUBハード接続インターフェースを搭載。底面シェルのない320 × 160モジュールを使用します。
ソフト接続タイプ
HUBはHUB75およびHUB320インターフェースに対応。底面シェル付きの一般的な320 × 160ソフト接続モジュールと互換性があります。
軽量・薄型キャビネット設計
- 底面のない320 × 160モジュール設計
- 厚さわずか2.5 mm、重量わずか0.3 kg
- 全体の厚さを30％削減。ユニット全体でわずか42±0.6 mmです。
- 重量を10％削減。キャビネット1台あたりわずか5.6 kgです。

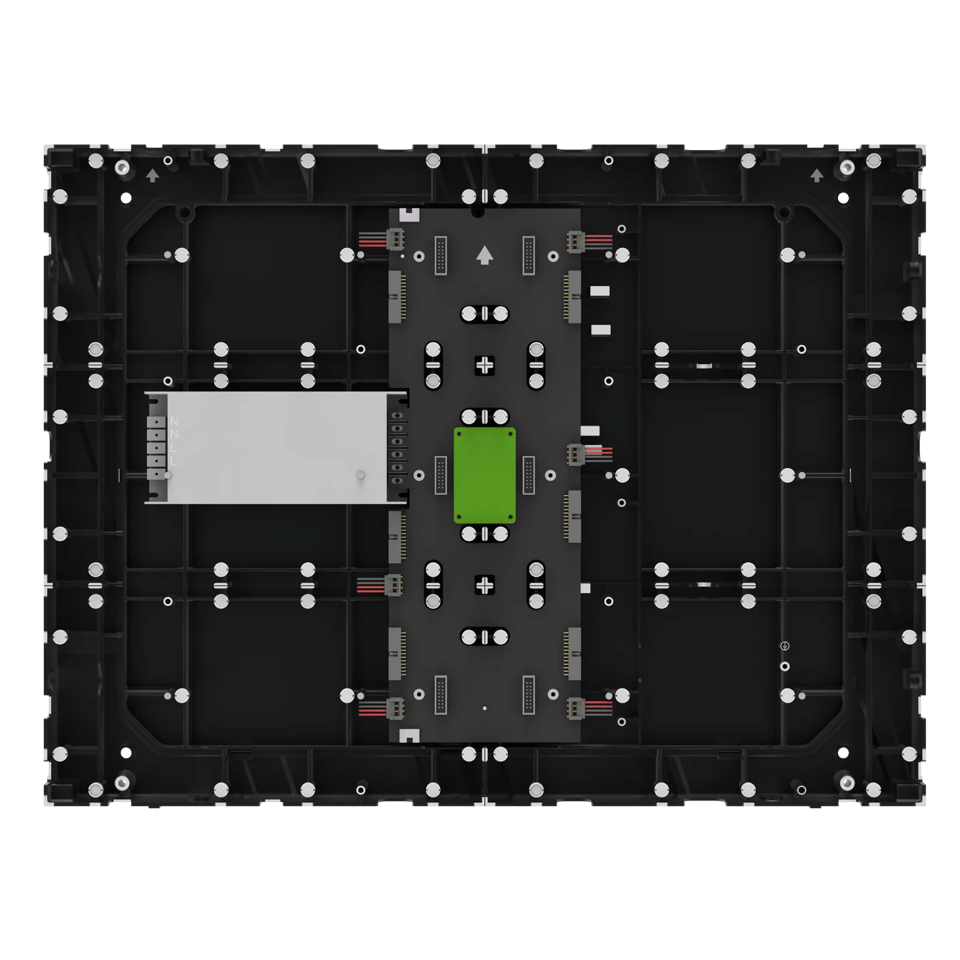

高集積でメンテナンスも簡単
- HUBと電源を一体化した2-in-1制御ボード
- 安定性が向上し、メンテナンスも容易

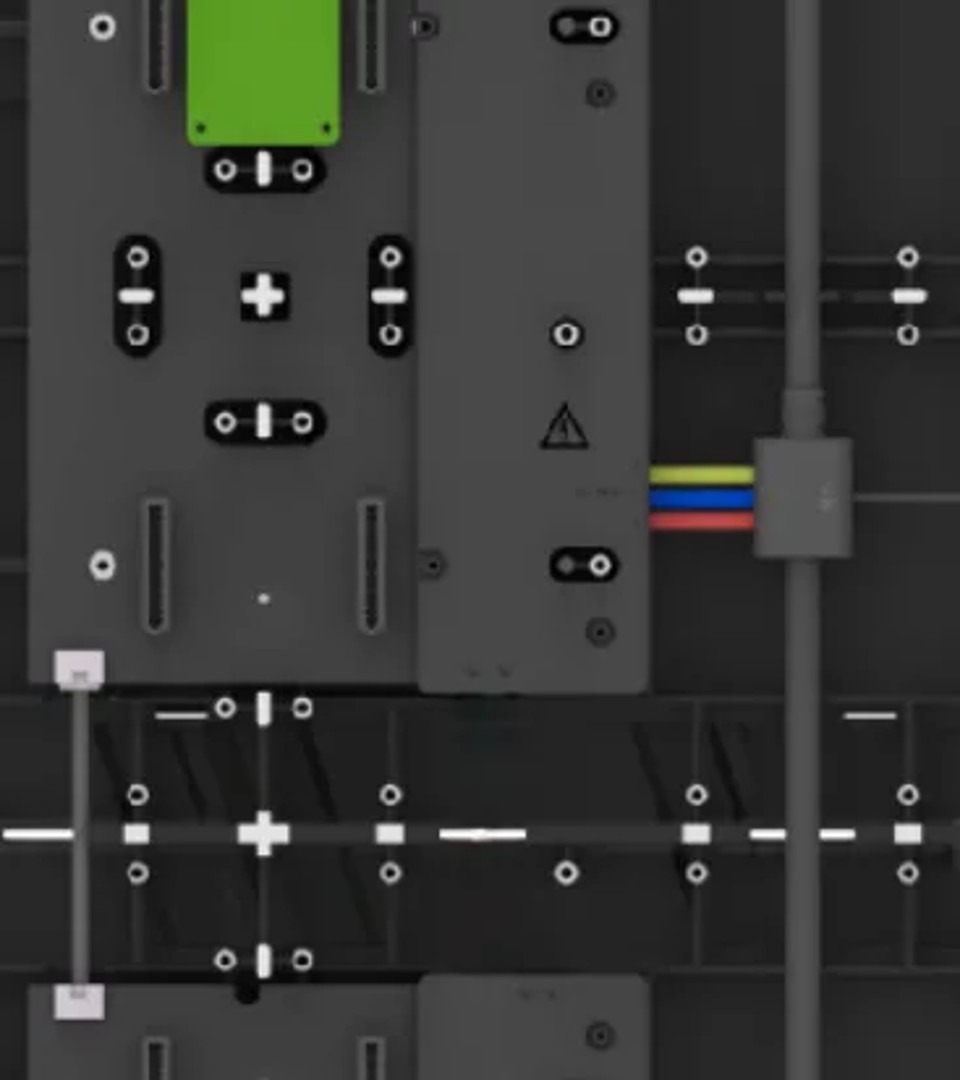

高い安定性
- フローティング式ハード接続モジュールにより、安定した信号伝送を実現
- 定格電圧100～240 V。世界各地で使用でき、幅広い電源環境に対応します。

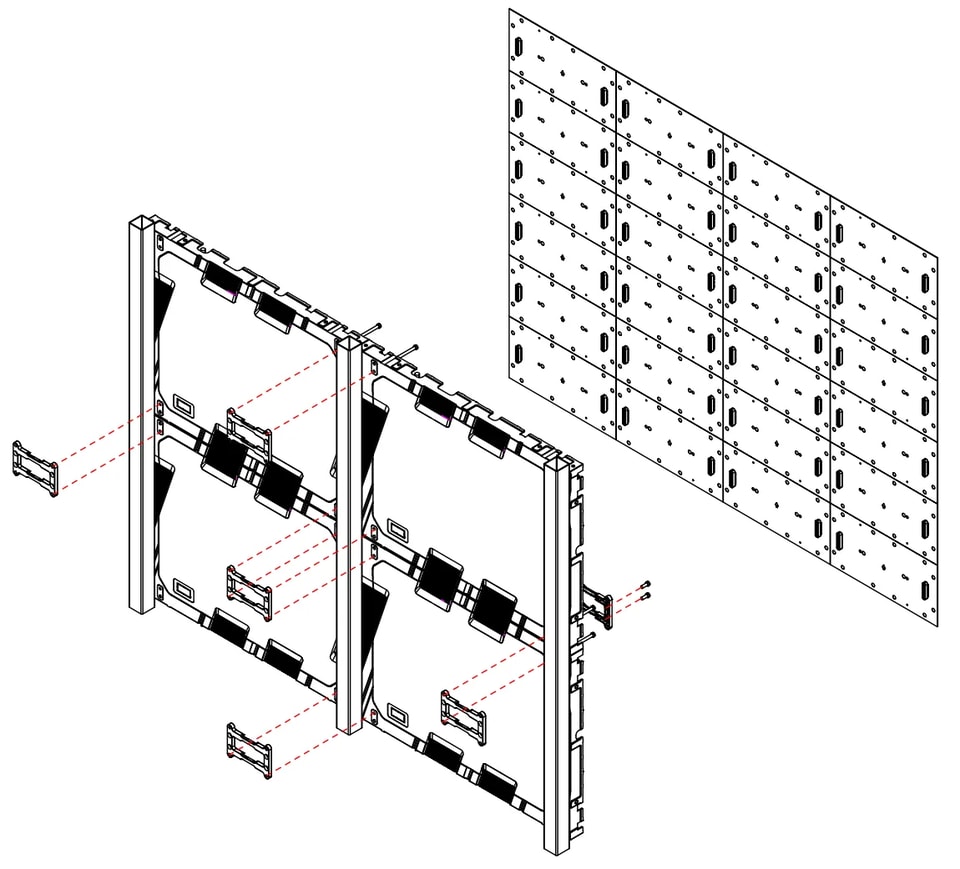

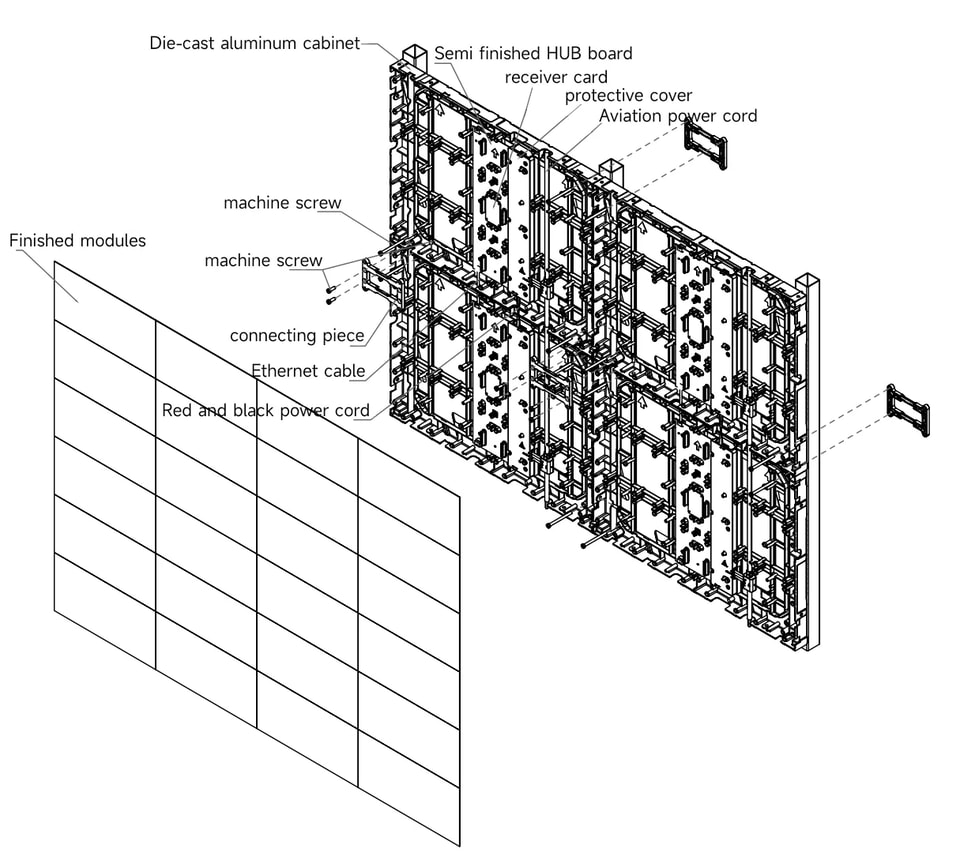

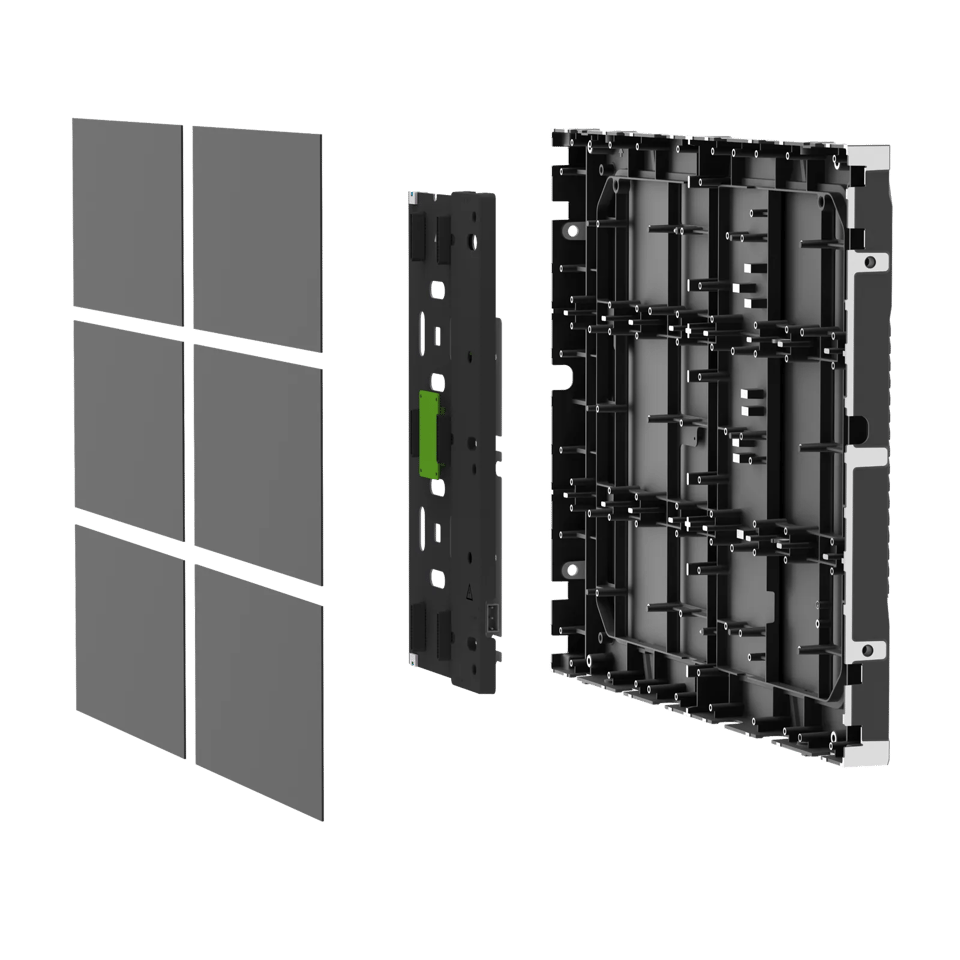

スクリーン設置分解図
- 前面設置図

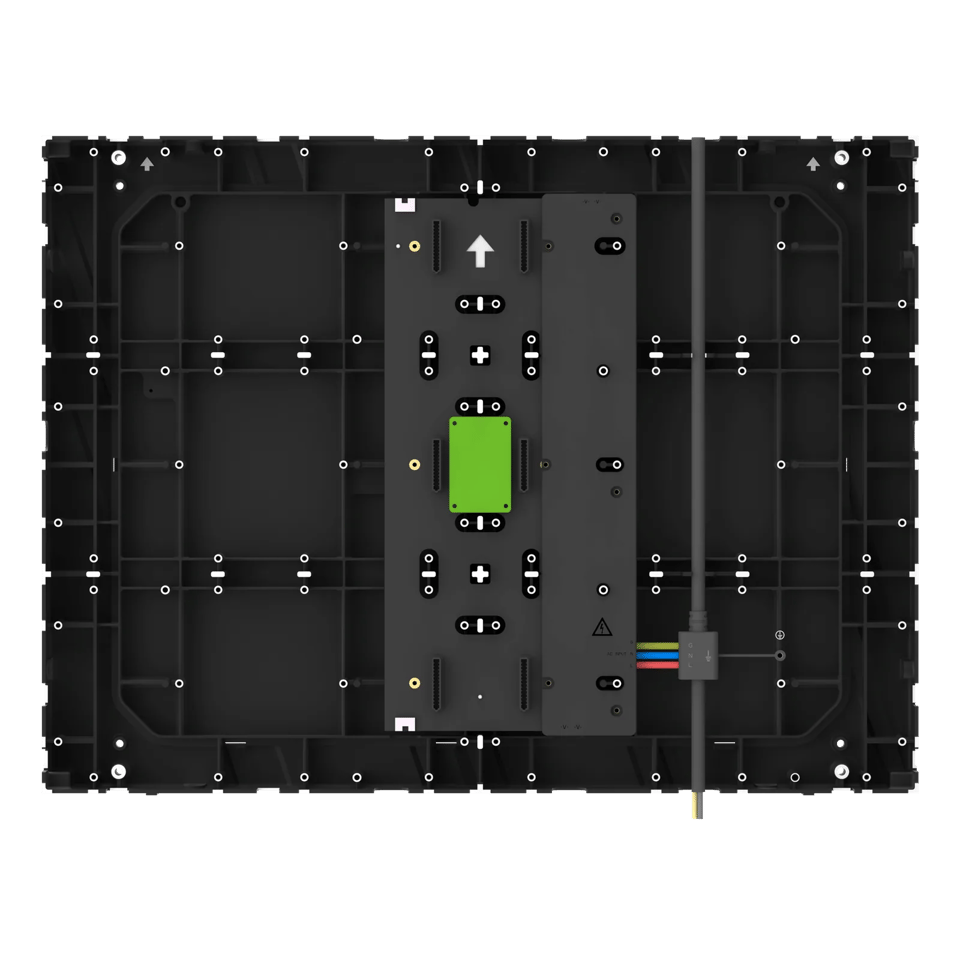

- 背面設置図
屋内用小ピッチ高品質ディスプレイ
F1 MAXシリーズは、屋内のさまざまな常設設置に適しています。
- ステージ演出・スタジオ
- 大型会議場・映画館
- ショッピングモール・スーパーマーケット
- 指令センター・スマートシティ
- 空港・鉄道駅の広告ディスプレイ
仕様
仕様
技術仕様
主な仕様
| キャビネットサイズ | 640 × 480 × 42 mm / 320 × 160 × 42 mm |
| 画素ピッチ — SMD / HOB | 1.25 / 1.538 / 1.86 / 2 / 2.5 / 3.076 / 4 mm |
| 画素ピッチ — COB | 1.25 / 1.538 / 1.86 mm |
| 認証 | CCC、CE |
表示性能
| 輝度 | ≥500 nit（SMD）/ ≥600 nit（COB） |
| コントラスト比 | 5000:1 |
| グレースケール | 13～14 bit |
| リフレッシュレート | 3840 Hz |
| フレームレート | 50～60 Hz |
| 視野角 | 160° / 160° |
キャビネット・モジュール
| キャビネットサイズ | 640 × 480 × (42±0.6) mm |
| キャビネット重量 | 5.6±0.5 kg |
| モジュールサイズ | 320 × 160 mm |
| モジュール重量 | 0.28±0.05 kg |
F1 MAX SMDシリーズ仕様
| 比較項目 | P1.25 | P1.538 | P1.86 | P2 | P2.5 | P3.076 | P4 |
|---|---|---|---|---|---|---|---|
| 画素構成 | SMD 1010 | SMD 1212 | SMD 1515 | SMD 1515 | SMD 2121 | SMD 2121 | SMD 2121 |
| 輝度（cd/m²） | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 |
| 階調（ビット） | 13 | 13 | 13 | 13 | 14 | 14 | 14 |
| リフレッシュレート（Hz） | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 |
| フレームレート（Hz） | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| 駆動方式 | 定電流駆動（128S/64S） | 定電流駆動（104S/52S） | 定電流駆動（86S/43S） | 定電流駆動（80S/40S） | 定電流駆動（64S/32S） | 定電流駆動（52S/26S） | 定電流駆動（40S/20S） |
| 視野角（垂直／水平°） | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 |
| 色温度（K） | 2000～9500 | 2000～9500 | 2000～9500 | 2000～9500 | 2000～9500 | 2000～9500 | 2000～9500 |
| 輝度・色度均一性 | 98% | 98% | 98% | 98% | 98% | 98% | 98% |
| コントラスト比 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| モジュール重量（kg） | 0.28±0.05 | 0.28±0.05 | 0.28±0.05 | 0.28±0.05 | 0.28±0.05 | 0.28±0.05 | 0.28±0.05 |
| モジュールサイズ（mm） | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 |
| モジュール解像度（幅×高さ） | 256×128 | 208×104 | 172×86 | 160×80 | 128×64 | 104×52 | 80×40 |
| 画素密度（ドット/m²） | 640000 | 422500 | 288906 | 250000 | 160000 | 105625 | 62500 |
| キャビネットあたりのモジュール数（幅×高さ） | 2×3 | 2×3 | 2×3 | 2×3 | 2×3 | 2×3 | 2×3 |
| キャビネット解像度（幅×高さ） | 512×384 | 416×312 | 344×258 | 320×240 | 256×192 | 208×156 | 160×120 |
| キャビネットサイズ（mm） | 640×480×(42±0.6) | 640×480×(42±0.6) | 640×480×(42±0.6) | 640×480×(42±0.6) | 640×480×(42±0.6) | 640×480×(42±0.6) | 640×480×(42±0.6) |
| キャビネット重量（kg） | 5.6±0.5 | 5.6±0.5 | 5.6±0.5 | 5.6±0.5 | 5.6±0.5 | 5.6±0.5 | 5.6±0.5 |
| キャビネット平坦度（mm） | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 |
| メンテナンス | 前面メンテナンス | 前面メンテナンス | 前面メンテナンス | 前面メンテナンス | 前面メンテナンス | 前面メンテナンス | 前面メンテナンス |
| キャビネット材質 | ダイカストアルミニウム | ダイカストアルミニウム | ダイカストアルミニウム | ダイカストアルミニウム | ダイカストアルミニウム | ダイカストアルミニウム | ダイカストアルミニウム |
| 保護等級 | IP30 | IP30 | IP30 | IP30 | IP30 | IP30 | IP30 |
| 最大消費電力（W/m²） | ≤320 | ≤320 | ≤320 | ≤320 | ≤300 | ≤300 | ≤300 |
| 平均消費電力（W/m²） | ≤110 | ≤110 | ≤110 | ≤110 | ≤100 | ≤100 | ≤100 |
| 電源 | AC100～240V、50～60Hz | AC100～240V、50～60Hz | AC100～240V、50～60Hz | AC100～240V、50～60Hz | AC100～240V、50～60Hz | AC100～240V、50～60Hz | AC100～240V、50～60Hz |
| 寿命（時間） | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
| 動作温度 | -10℃～+45℃ | -10℃～+45℃ | -10℃～+45℃ | -10℃～+45℃ | -10℃～+45℃ | -10℃～+45℃ | -10℃～+45℃ |
| 保管温度 | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ |
| 動作湿度 | 相対湿度10%～80% | 相対湿度10%～80% | 相対湿度10%～80% | 相対湿度10%～80% | 相対湿度10%～80% | 相対湿度10%～80% | 相対湿度10%～80% |
| 保管湿度 | 相対湿度10%～85% | 相対湿度10%～85% | 相対湿度10%～85% | 相対湿度10%～85% | 相対湿度10%～85% | 相対湿度10%～85% | 相対湿度10%～85% |
F1 MAX COBシリーズ仕様
| 比較項目 | P1.25 | P1.538 | P1.86 |
|---|---|---|---|
| 画素構成 | COB 1R1G1B | COB 1R1G1B | COB 1R1G1B |
| 輝度（cd/m²） | ≥600 | ≥600 | ≥600 |
| 階調（ビット） | 14 | 14 | 14 |
| リフレッシュレート（Hz） | 3840 | 3840 | 3840 |
| フレームレート（Hz） | 50 / 60 | 50 / 60 | 50 / 60 |
| 駆動方式 | 定電流駆動（64S） | 定電流駆動（52S） | 定電流駆動（58S） |
| 視野角（垂直／水平°） | 160/160 | 160/160 | 160/160 |
| 色温度（K） | 2000～9500 | 2000～9500 | 2000～9500 |
| 輝度・色度均一性 | 98% | 98% | 98% |
| コントラスト比 | 5000:1 | 5000:1 | 5000:1 |
| モジュール重量（kg） | 0.28±0.05 | 0.28±0.05 | 0.28±0.05 |
| モジュールサイズ（mm） | 320×160 | 320×160 | 320×160 |
| モジュール解像度（幅×高さ） | 256×128 | 208×104 | 172×86 |
| 画素密度（ドット/m²） | 640000 | 422500 | 288906 |
| キャビネットあたりのモジュール数（幅×高さ） | 2×3 | 2×3 | 2×3 |
| キャビネット解像度（幅×高さ） | 512×384 | 416×312 | 344×258 |
| キャビネットサイズ（mm） | 640×480×(42±0.6) | 640×480×(42±0.6) | 640×480×(42±0.6) |
| キャビネット重量（kg） | 5.6±0.5 | 5.6±0.5 | 5.6±0.5 |
| キャビネット平坦度（mm） | ≤0.2 | ≤0.2 | ≤0.2 |
| メンテナンス | 前面メンテナンス | 前面メンテナンス | 前面メンテナンス |
| キャビネット材質 | ダイカストアルミニウム | ダイカストアルミニウム | ダイカストアルミニウム |
| 保護等級 | IP65（LED表面）/ IP30（キャビネット） | IP65（LED表面）/ IP30（キャビネット） | IP65（LED表面）/ IP30（キャビネット） |
| 最大消費電力（W/m²） | ≤380 | ≤380 | ≤380 |
| 平均消費電力（W/m²） | ≤130 | ≤130 | ≤130 |
| 電源 | AC100～240V、50～60Hz | AC100～240V、50～60Hz | AC100～240V、50～60Hz |
| 寿命（時間） | ≥100000 | ≥100000 | ≥100000 |
| 動作温度 | -10℃～+45℃ | -10℃～+45℃ | -10℃～+45℃ |
| 保管温度 | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ |
| 動作湿度 | 相対湿度10%～80% | 相対湿度10%～80% | 相対湿度10%～80% |
| 保管湿度 | 相対湿度10%～85% | 相対湿度10%～85% | 相対湿度10%～85% |
GKC製品資料に基づく仕様です。最終的な構成は、お客様のプロジェクトのお見積もりで確定します。
