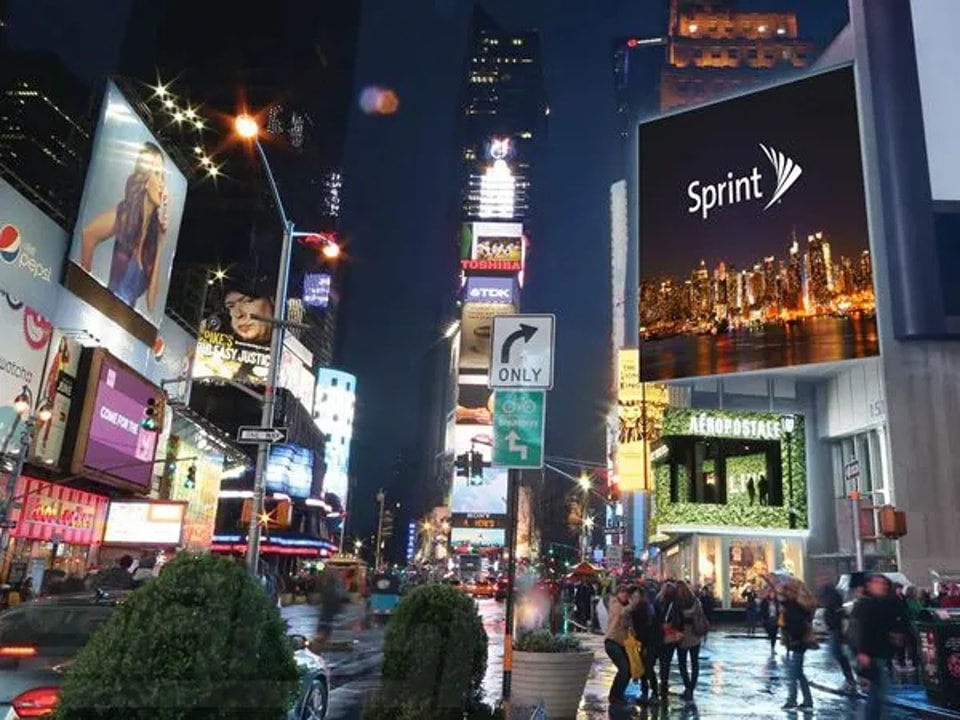

LEDレンタルディスプレイの安全対策とは？
科学技術の発展に伴い、商業広告、舞台公演、展示会、スタジアムなど、さまざまな場所でLEDレンタルディスプレイが活用されています。仮想空間と実際の空間を融合させ、臨場感あふれる立体的な空間を演出できます。 創り出される映像は実際の景色以上のインパクトを与え、観客は公演を楽しむだけでなく、より豊かな感覚体験を得られます。さらに、観客の心理にも働きかけ、まるでその場にいるかのような没入感を生み出します。 LEDレンタルディスプレイは特殊な用途で使用されるため、特有の安全上のリスクもあります。そのため、安全を確保するための対策が必要です。LEDレンタルディスプレイでは、以下の安全対策を講じましょう。 1. LEDレンタルディスプレイの設置場所に注意するLEDレンタルディスプレイは、安定した地面に設置し、高所や不安定な場所への設置は避けてください。また、火災や爆発を防ぐため、可燃物や爆発物から離れた場所に設置してください。使用時は取扱説明書の指示に従い、設定や操作をむやみに変更しないでください。高温・低温・多湿などの環境での使用にも注意が必要です。 2. LEDレンタルディスプレイの防水・防湿対策を行うLEDレンタルディスプレイは屋外に設置されることが多く、雨や湿気にさらされやすいため、水の侵入を防ぐ対策が必要です。たとえば、ディスプレイの周囲に防水カバーを設置したり、表面に防水コーティングを施したりできます。 3. LEDレンタルディスプレイの電気設備を定期点検するLEDレンタルディスプレイの電気設備の設置・保守は、専門技術者が行ってください。使用中は、電気設備の配線に緩みがないか、ケーブルが摩耗していないかなどを定期的に点検し、正常な動作を維持しましょう。 以上の経験を踏まえ、GKCはLEDレンタルディスプレイの安全を確保するため、事故防止に向けた対策を講じることを推奨します。安全性を十分に考慮し、安定した運用を実現しましょう。
LEDディスプレイでよく使われるキャビネットの種類
大型LEDディスプレイは単一の構造ではなく、複数のキャビネットで構成されています。キャビネットは内部部品を保護するほか、ディスプレイを分割して輸送やメンテナンスをしやすくする重要な役割を担います。ここでは、市場でよく使われるLEDディスプレイ用キャビネットをご紹介します。 1. 板金キャビネット鉄製の板金キャビネットは、一般的に使われているタイプです。価格が手頃で、密閉性が高く、構造の形状を変更しやすいのが特長です。一方、重量があり、設置や輸送が容易でないうえ、強度や精度が十分ではなく、錆びやすいという欠点があります。 2. ダイカストアルミキャビネットダイカストアルミキャビネットは、レンタルディスプレイによく使われます。高い強度と精度、軽量性が特長で、継ぎ目のない連結が可能なため、画面を美しく表示できます。金型成形によりキャビネットの平面度を確保し、公差を効果的に管理することで、接合部の問題をほぼ解消しています。使いやすさを考慮した設計により、設置が簡単で軽量。キャビネット同士の接合や配線接続も信頼性に優れています。キャビネット間の信号線と電源線は内部に隠れる構造で、設置後に配線が見えません。 3. 押出成形アルミキャビネット押出成形アルミキャビネットは、アルミ合金製で軽量かつ加工しやすく、高い耐荷重性と美しい外観を備えています。構造設計も合理的です。密度が低く強度が高いほか、放熱性や衝撃吸収性にも優れ、一定の荷重に耐えられます。こうした特長により、輸送時の製品保護に優れ、取り扱いも容易です。技術的な高度化も進んでおり、さまざまな高級製品に適したキャビネットです。 GKCの屋外用FA LEDディスプレイは、押出成形アルミキャビネットを採用し、高精度、広視野角、高輝度、低不良画素率、高リフレッシュレート、低消費電力を実現しています。防水性能はIP65で、モジュールは防塵・防水性を備えています。広告をはじめとする幅広い用途に対応し、裸眼3Dのクリエイティブな映像表現にも最適。商業広告の効果を最大限に高めます。 GKCでは上記3種類のキャビネットを販売しており、ダイカストアルミと押出成形アルミの製品は、多くのお客様から高い評価をいただいています。お客様のご要望に応じて、キャビネットの素材やスタイルをカスタマイズできます。 4. カーボンファイバーキャビネットカーボンファイバーキャビネットは、超薄型・軽量で高強度。耐荷重は1,500kg、重量は1㎡あたりわずか9.4kgです。フルモジュール設計によりメンテナンスが容易で、45度の直角エッジを利用して、画面を90度に連結して設置できます。また、背面には不透明パネルを採用しており、スポーツ施設や屋外広告での大規模な設置に適しています。 5. マグネシウム合金キャビネットマグネシウム合金は、マグネシウムに他の元素を加えた合金です。低密度で強度が高く、放熱性と衝撃吸収性に優れています。アルミ合金よりも大きな衝撃荷重に耐え、有機物やアルカリに対する耐食性も良好です。LEDディスプレイのキャビネット素材として、マグネシウム合金はコストパフォーマンスに優れ、設置しやすく、優れた放熱性によって製品の競争力を高めます。一方で、他の素材のキャビネットより価格は高めです。 詳しくはGKCまでお問い合わせください。

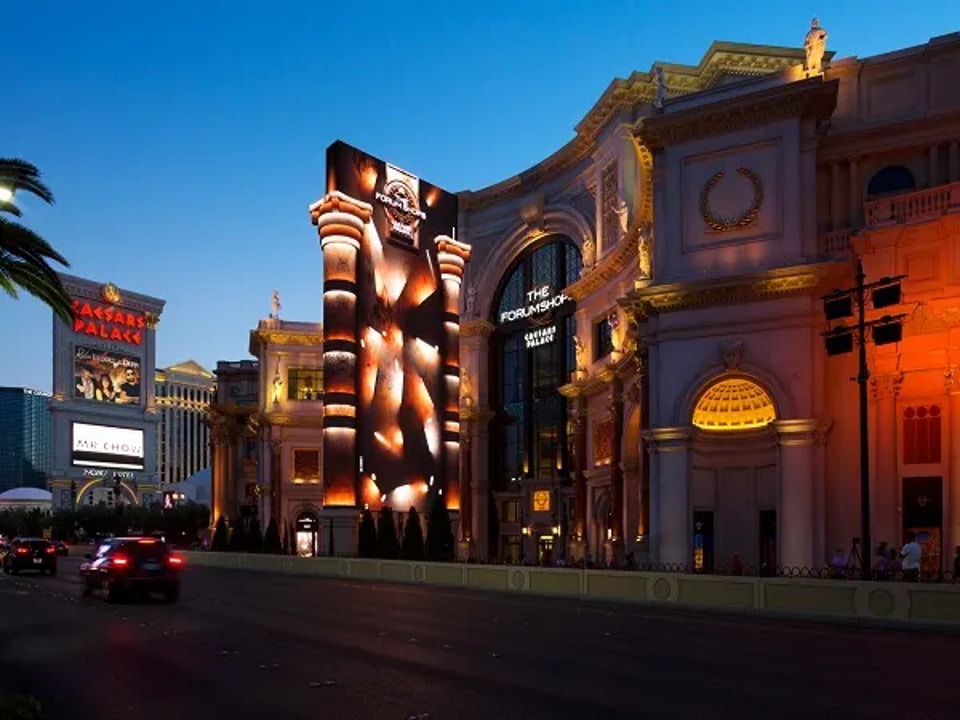

LEDディスプレイのリフレッシュレートは何に左右される？
LEDディスプレイのリフレッシュレートは、非常に重要な仕様です。一般的なリフレッシュレートには480Hz、960Hz、1920Hz、3840Hzがあり、業界では低リフレッシュレートと高リフレッシュレートに分類されます。では、リフレッシュレートは何によって決まり、映像の見え方にどのような影響を与えるのでしょうか。 LEDディスプレイのリフレッシュレートは「リフレッシュ周波数」とも呼ばれ、画面が1秒間に更新される回数を示します。単位はHz（ヘルツ）です。 リフレッシュレートは、LEDディスプレイのちらつきの少なさや表示の安定性を示す重要な指標です。リフレッシュレートが高いほど表示が安定し、目に見えるちらつきが少なくなるため、目への負担も軽減されます。 LEDディスプレイのリフレッシュレートにはどんな種類がある？ フルカラーLEDディスプレイのリフレッシュレートは、一般に3種類に分けられます。960Hzは低リフレッシュレート、1920Hzは標準リフレッシュレート、3840Hzは高リフレッシュレートと呼ばれます。 LEDディスプレイのリフレッシュレートは何によって決まる？ LEDディスプレイの主要部品には、LED電源、LEDドライバーチップ、LEDランプビーズなどがあります。このうち、リフレッシュレートに大きく影響するのはLEDドライバーチップです。 一般的なドライバーチップを使用した場合、リフレッシュレートは最大960Hzです。デュアルラッチドライバーチップを使うと、LEDディスプレイのリフレッシュレートを大幅に向上できます。また、高精細・高階調PWMドライバーチップを採用すれば、3840Hzに達します。 LEDディスプレイの標準リフレッシュレートと高リフレッシュレートの違いは？ リフレッシュレートが960Hzを超えると、人の目では基本的に違いを識別できません。高リフレッシュレートと標準リフレッシュレートのフルカラーLEDディスプレイで動画や画像を表示しても、肉眼ではほとんど見分けがつきません。ただし、スマートフォンや高解像度カメラなどの撮影機器を通すと違いが分かる場合があります。 標準リフレッシュレートのディスプレイをスマートフォンで撮影すると、水面のような縞模様が現れ、画像がちらついて見えることがあります。一方、高リフレッシュレートのディスプレイでは、こうした縞模様が発生しません。 LEDディスプレイに適したリフレッシュレートは？ LEDディスプレイに適したリフレッシュレートは、主に用途や使用環境によって異なります。屋内用フルカラーLEDディスプレイの場合、一般的なリフレッシュレートである1,920Hzで十分です。写真や動画の撮影に使用する場合は、できるだけ3,840Hz以上の高リフレッシュレートモデルを選ぶことをおすすめします。 一般に、リフレッシュレートがカメラのシャッター速度の2倍を超えると、LEDディスプレイに縞模様が現れにくくなります。シャッター速度が1/2,000秒の場合、一般的な定電流駆動ICの約1,000Hzや、デュアルラッチ駆動ICの1,920Hzでは、縞模様を防ぐには不十分です。撮影時に縞模様が出ないようにするには、3,840Hzを超えるリフレッシュレートに対応した高精細・高階調PWM駆動ICが必要です。 GKCでは、幅広いLEDディスプレイを取り扱っており、その多くが3,840Hzのリフレッシュレートに対応しています。お客様からの信頼にお応えできるよう、一つひとつの製品を丁寧に仕上げています。詳細については、お気軽にお問い合わせください。

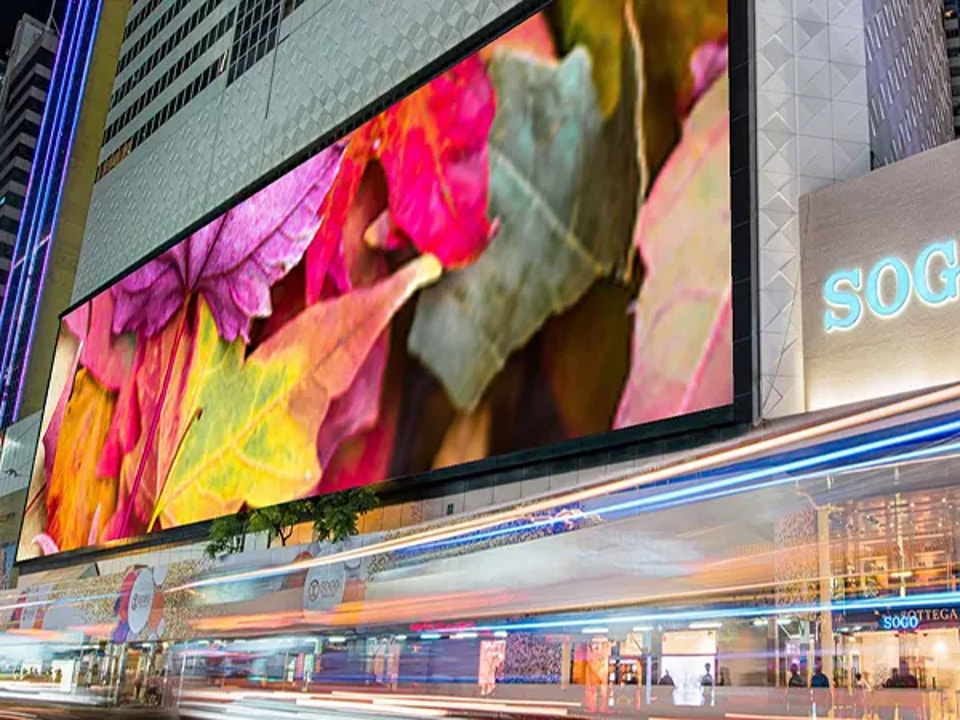

LEDディスプレイの表示異常は、慌てずに原因を確認しましょう
画面表示に異常が起きても、対処法が分からないという方は少なくありません。大きな故障だと思い、自分で対応する自信がないこともあるでしょう。また、自分で作業するとスイッチや部品に誤って触れてしまい、症状を悪化させるのではないかと心配になることもあります。 実際には、LEDディスプレイはそれほどデリケートではありません。小ピッチLEDディスプレイが正常に表示されない原因はいくつかありますが、心配はいりません。以下の手順に沿って、故障箇所を確認してみましょう。 設置したばかりの小ピッチLEDディスプレイで、電源を入れても画面が正常に表示されない場合、主な原因として、LEDソフトウェア制御カードのスキャン設定が正しくないことや、ケーブルが接続されていない、または奥まで差し込まれていないことが考えられます。 この問題を解決するには、別のディスプレイをDVI端子に接続して、グラフィックカードのDVI出力信号が正常かどうかを確認します。これにより、グラフィックカードの故障による信号出力の問題かどうかを切り分けられます。 LEDディスプレイメーカーのグラフィックカード技術は成熟しており、故障も比較的少ないものの、この確認は欠かせません。これは基本的なトラブルシューティングの一環です。各項目を順に確認し、見落としがないようにしましょう。 小ピッチLEDディスプレイの表示異常は、グラフィックカードやドライバーに起因する場合もあります。原因がグラフィックカードやドライバーにある場合は、受信カードのデバッグボタンを使い、受信カードの背面にあるLANケーブルを交換して、ディスプレイキャビネットのスキャンが正常かどうかを確認してください。 使用を開始してしばらく経ってからLEDディスプレイに異常が現れた場合、多くは制御カードの故障が原因です。 1. LEDディスプレイに異常があり、何も表示されない 対処法：ディスプレイの電源が正常かどうかを確認します。入力電源が強すぎる、または弱すぎるために、電圧が高くなったり低くなったりしていないか確認してください。 2. LEDディスプレイの表示が正常でない、またはぼやけて不鮮明 対処法：LED制御カードのパラメーター設定と通信ケーブルの状態を確認します。ケーブルの緩みや接触不良がないか確認し、信号ケーブルを抜き差ししてください。また、接点に付着した汚れを取り除きます。 3. ディスプレイの一部が正常に表示されない（画面が真っ黒になる、表示が乱れる、ぼやけるなど） 対処法：該当箇所への電源供給が正常かどうか、ディスプレイ本体の信号伝送ケーブルに問題がないかを確認します。 4. 上記の手順で解決しない場合は、次に信号出力の問題を確認します。 信号出力に関する問題を確認します。出力端子と信号出力ICの間の配線に誤りや短絡がないか調べてください。また、出力側のクロック信号に異常がないか、信号レベルが不足していないかも確認します。 これまでの経験から、上記の項目を確認すれば、小ピッチLEDディスプレイの問題はほとんど解決できます。詳しくはお気軽にお問い合わせください。

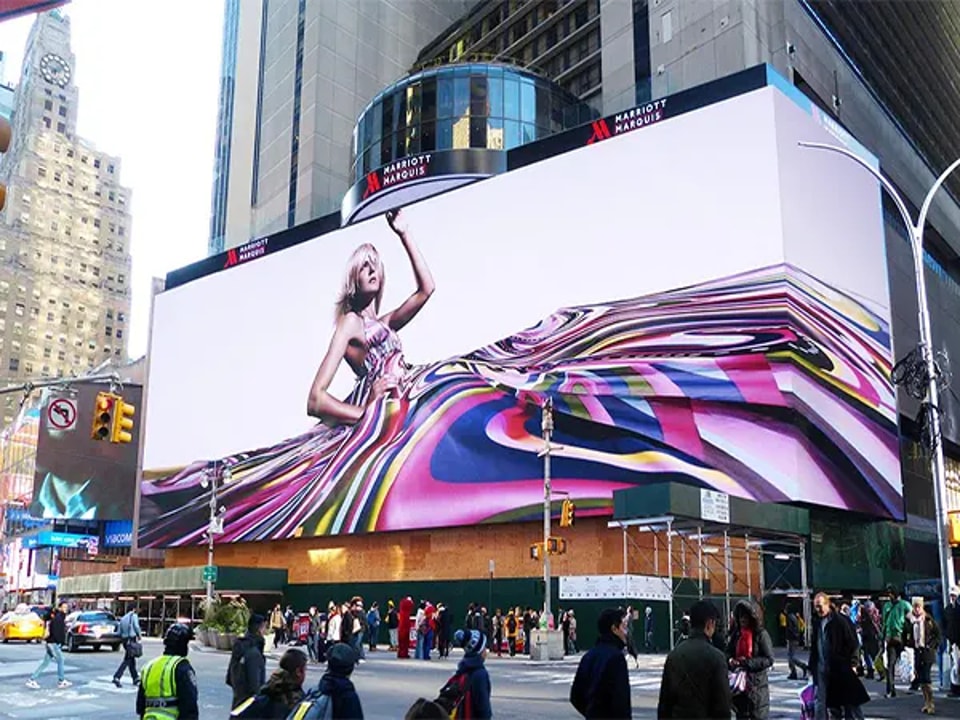

小ピッチLEDディスプレイ本体と周囲の縁取りの間に隙間を設ける必要はある？
LEDディスプレイ業界の発展に伴い、屋内用小ピッチフルカラーLEDディスプレイの用途は広がり続けています。商業施設での映像表示やステージ演出、会議・プレゼンテーションなど、さまざまな場面で活用されています。これに伴い、LEDディスプレイの精密な設置や製造への関心も高まっています。設置時に重要となるのが、LEDディスプレイ本体と周囲の縁取りとの間に隙間を設ける必要があるかどうかです。 まず、LEDディスプレイの構造を理解しましょう。LEDディスプレイは複数の表示モジュールで構成され、モジュール同士を隙間なく連結します。画面本体を固定し、平面度を調整するには、通常、支持構造が必要です。この構造は表示モジュールを固定し、画面全体の安定性を保つ重要な役割を担います。一般的なLEDディスプレイでは、本体の周囲にある構造体をステンレス製の縁材で覆います。見た目を整えるだけでなく、画面の周辺部を保護する役割もあります。 LEDディスプレイ本体と構造体の縁材との間に隙間を設ける理由は、表示モジュールを連結する際に生じる誤差を調整するためです。製造工程上、モジュール間の接合誤差を完全になくすことは難しく、隙間の大きさも製造方法によって異なります。そのため、設置時に本体と縁材の間に適切な隙間を設け、調整することで、画面全体を平らに仕上げます。 本体と縁材の間に隙間を設けるもう一つの重要な理由は、使用中の温度変化による熱膨張・収縮や機械振動の影響を避けることです。縁材との間隔が狭すぎると、温度変化や機械振動によって、モジュール同士、またはモジュールと縁材が押し合い、変形するおそれがあります。その結果、表示モジュールが故障したり、画面全体の平面度が損なわれたりする可能性があります。 さらに、本体の周囲に隙間を設けると、放熱にも役立ちます。LEDディスプレイの稼働中は多くの熱が発生します。内部に熱がこもると、電源モジュールや制御システムの動作異常・故障につながる可能性があります。周囲の隙間によって内部の空気が流れやすくなり、放熱性の向上が期待できます。 以上の理由から、LEDの専門メーカーであるGKCでは、設置時にディスプレイ本体の周囲と構造体の縁材との間に適切な隙間を設けることをおすすめしています。表示モジュール間の隙間を調整し、ほかの要因による画面への影響を抑えられます。 隙間の幅は設置状況に応じて調整します。一般的には、片側につき1～3mm程度を目安にしてください。 小ピッチLEDディスプレイの設置では、本体と縁材の間に隙間を設けることが重要です。適切な方法で設置することで、画面の安定性や美観、耐用年数を確保できます。GKCでは幅広いLEDソリューションをご用意しています。ぜひお気軽にお問い合わせください。

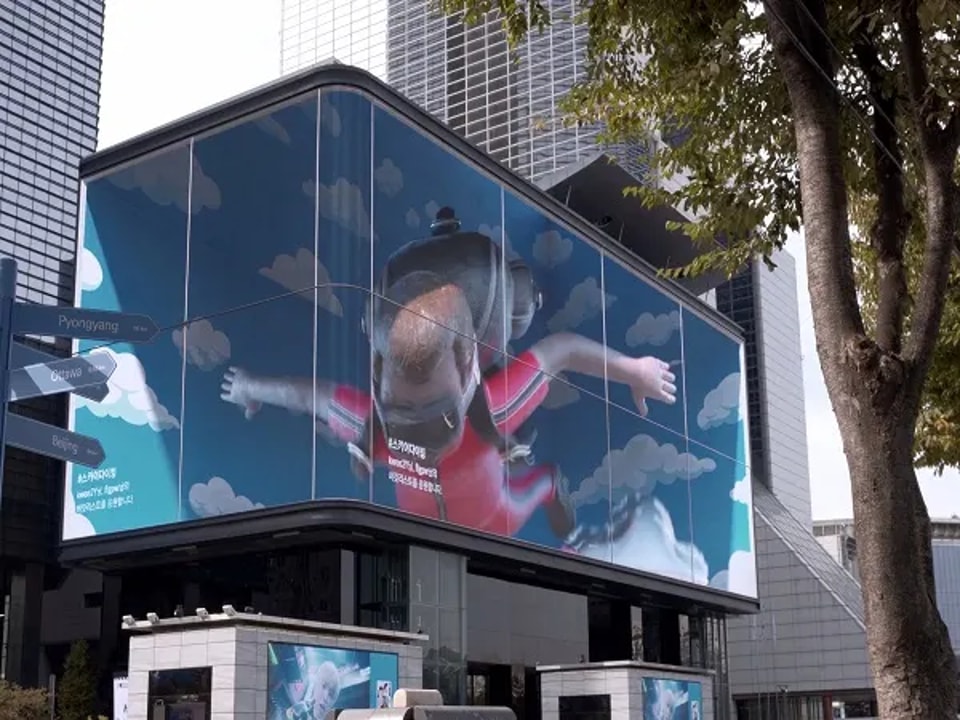

屋外デジタルメディアの形は、これからどう進化する？
裸眼3Dが各地で注目を集めるなか、屋外LEDメディア業界では裸眼3D映像技術の導入が広がっています。国内外のアーティストやデザイナーが創造力を発揮し、屋外メディアに目を引く立体映像を生み出しています。注目を集める裸眼3D技術は今後どのように発展し、屋外メディア業界に持続的かつ画期的なビジネス価値をもたらすのでしょうか。 裸眼3D技術は人間の目の視差を利用し、特定の角度から見ることで、専用機器を使わずにリアルで迫力のある立体映像を楽しめる技術です。屋外LEDによる裸眼3Dでは、LED画面の異なる2つの面に、遠近法の原理に沿った映像コンテンツを表示します。コーナーの正面に立って見ると、物体の側面と正面が同時に見え、リアルな立体感が生まれます。デザイナーは、表現したいコンテンツを視覚的に認識される空間構造に合わせ、創造的な映像と実際の環境が一体となる演出を実現します。 大型ディスプレイの形状を見ると、現在主流となっている裸眼3Dディスプレイの大半はコーナー型です。直角に隣接する2枚の平面ディスプレイに立体物の異なる面を映し出し、空間の遠近感や折れ曲がった画面の特性を活用することで、光と影、明暗、虚実が織りなす錯視を生み出します。これにより映像に立体感が生まれ、最適な視野角を実現できます。 裸眼3D技術を活用する際には、いくつか考慮すべき点があります。 設置場所の課題：屋外LEDメディアは立地の強みを生かすため、交通量の多い商業エリアや幹線道路沿いに設置されます。裸眼3D映像の視覚効果を最大限に引き出すには、周辺環境への配慮が必要です。人が集まりやすい商業施設や歩行者天国などに適しています。幹線道路沿いや交差点の大型ディスプレイでは、車両の視界を妨げず、安全運転に影響を与えないよう、屋外の明るさなど周辺環境に応じて技術的な調整を随時行う必要があります。屋外LEDが裸眼3Dに適さない場面もあります。客観的な設置条件に加え、視聴者の体験という観点からも、必ずしも最適な選択とは限りません。 商用化の課題：視聴者が見慣れて飽きてしまう前に、より成熟した活用モデルを確立できなければ、この技術は話題性を生み出すにとどまり、ビジネスモデルにはつながりません。実際のビジネスで活用するには、画面構成の設計や映像表現の組み立て、現地での視聴角度など、コンテンツ制作に関する要素を検討し、何度も磨き上げる必要があります。広告効果と商業価値を最大化するには、各映像に明確な広告訴求を持たせることが大切です。また、ディスプレイ単体だけでなく、その前に広がる公共空間も含めて全体を設計する必要があります。人の集まり方や時間帯などを十分に考慮し、公共空間のレイアウト、画面の設置方法、視聴角度を連動させましょう。 デジタルコミュニケーションでは、人々の関心を集め、参加を促すことが重要な課題です。没入感のある広告体験や新しい屋外コンテンツ広告が、今後の主な方向性となるでしょう。GKCはすでに技術を開発し、優れた視覚効果を実現するLEDディスプレイを製造する力を備えています。現在、当社の屋外用大型LEDディスプレイは、広告情報を伝える先進的な視覚コミュニケーション手段です。 今後、コミュニケーション技術の発展と消費者文化の変化によって、ブランドコミュニケーションは新たな方向へ進んでいきます。技術面での強みを生かし、市場への洞察とユーザー体験の向上に引き続き注力します。

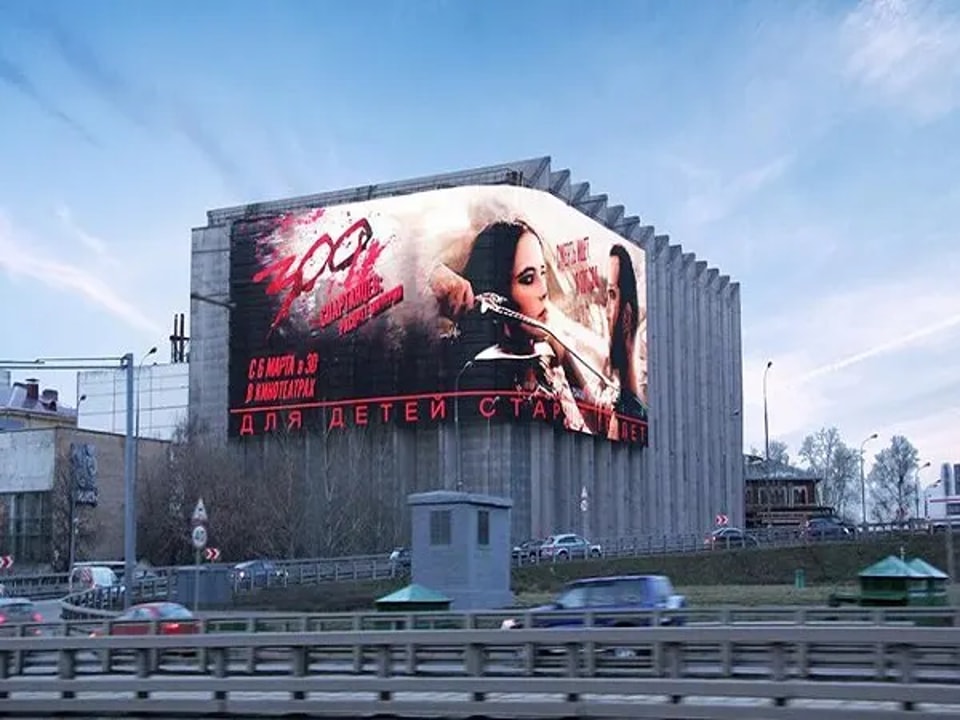

2023年のLEDディスプレイ技術：革新とアップグレード
課題： 今や写真撮影は誰にとっても日常的な習慣です。撮影した写真の仕上がりが悪いと、ついスマートフォンのせいにしてしまいます。LEDディスプレイも同じです。 解決策： スマートフォンで撮影した動画がぼやける場合は、次の方法を試してみてください。 手ブレを防ぐ：撮影時は安定させることが大切です。両手でスマートフォンをしっかり持つか、三脚などの補助器具を使い、揺れによるブレを防ぎましょう。 シャッタースピードとISO感度を調整する：どちらも画像の鮮明さに影響する重要な設定です。スマートフォンが手動調整に対応している場合は、シャッタースピードとISO感度を適切に下げることで、露出を増やし、鮮明さを高められます。 スマートフォンの手ブレ補正機能を活用する：多くのスマートフォンには手ブレ補正機能が搭載されており、わずかな揺れを抑えて画像を鮮明にできます。 撮影用のプロ向けアプリを使う：Pro CameraやFilmic Proなどの撮影アプリも、画像の鮮明さを高めるのに役立ちます。 ピントを確認する：撮影前にピントが合っていることを確認し、固定しましょう。撮影中にスマートフォンが自動でピントを調整することで、画像がぼやけるのを防げます。 まとめると、GIF撮影では手ブレに注意し、シャッタースピードやISO感度などを調整したうえで、ピントを確認することが大切です。スマートフォンの手ブレ補正機能や撮影アプリも活用して、画像を鮮明に仕上げましょう。 撮影テクニックだけでは解決しない場合、原因はLEDディスプレイにあるかもしれません。 GKCの大型LEDディスプレイなら、撮影した動画にぼやけや残像が生じる問題を改善できます。リフレッシュレートと階調を向上させることで露光時間を短縮し、映像の質感を高めます。 1. GKC製品のリフレッシュレートは標準で3840Hz。高リフレッシュレートと高輝度により、撮影時の走査線の問題を大幅に軽減します。 2. GKC製品の階調は14bitで、一部製品では16bitにアップグレードされています。 3. 共陰極省エネ技術により、消費電力を大幅に削減します。 4. 独自開発のインテリジェントモジュールを採用し、フラッシュメモリー機能を搭載しています。 5. 先進的なナノコーティング技術により、製品表面の平滑性と色の均一性を確保しています。 これらの対策により、撮影時の問題を効果的に解決できます。LEDディスプレイに関する実用的な情報をお求めの方は、ぜひGKCにご相談ください。
LEDディスプレイに使われる黒色LED素子のメリットと特長とは？
LEDディスプレイに使われるLED素子の多くは白色で、主に屋外ディスプレイに使用されています。近年は白色に加え、黒色LED素子も市場に広がり、特に小ピッチLEDディスプレイやステージ背景用スクリーンで採用が増えています。企業が黒色LED素子を選ぶ理由は何でしょうか。そのメリットをご紹介します。 白色LED素子の「白」とは？—遠距離でも見やすい高輝度 黒色LEDディスプレイを理解するには、まず白色LEDの仕組みを知る必要があります。LEDは樹脂製のパッケージとチップで構成されています。初期のチップは輝度が低かったため、エンジニアは光を集めて反射させ、明るさを補う目的で、樹脂パッケージを白いお椀型に設計しました。しかし白色LEDには欠点もあります。黒やグレーを表示する際、発光部の白色も色表現に加わるため、色ずれが起き、黒、グレー、濃緑などを正確に表示できません。つまり、チップの輝度不足を色再現性の犠牲で補っていたのです。 LEDディスプレイは、視聴距離が長く、高輝度が求められる屋外広告に広く使われてきました。そのため、色再現性を犠牲にして輝度を高める方法も許容されていました。しかし現在ではLEDの輝度が大幅に向上し、高精細な小ピッチLEDディスプレイも成熟しているため、LED素子を白色にしなくても十分な表示性能を実現できます。 黒色LED素子の「黒」とは？—色彩豊かな高コントラスト表示 LEDディスプレイの表示性能は、階調が高いほど優れます。階調とは、画像の最も明るい白から最も暗い黒までの明るさを段階的に表したものです。明暗の差が大きいほどコントラストが高く、差が小さいほど階調が低くなります。階調が高いと、鮮やかで豊かな色彩を表現でき、色の幅広い段階を再現できます。 階調は視覚効果に大きく影響します。一般に階調が高いほど画像は鮮明で印象的になり、色彩も明るく鮮やかに見えます。階調が低いと、画面全体がくすんで見えることがあります。高階調は画像の鮮明さや細部の表現、奥行き感の向上にも役立ちます。白黒のコントラストが大きい文字や映像の表示では、高階調のLEDディスプレイがコントラスト、鮮明さ、表示の一貫性で優れた性能を発揮します。また、動画では明暗が素早く変化するため、階調が高いほど変化を滑らかに表現できます。黒色LED素子を採用したディスプレイは、画面全体で均一かつ鮮やかで、深みのある色彩を再現できます。 黒色LED素子は高コントラストに加え、反射を抑えられるという利点もあります。黒色LEDのPPAパッケージは黒く、光を反射しにくいため、迷光があっても吸収して反射を抑え、色への干渉を軽減します。その結果、色かぶりや残像、色同士の干渉が起こりにくくなり、色彩をより純粋で鮮明かつ自然に再現できます。 特にステージ背景用LEDスクリーンでは、さまざまな色のスポットライトや複雑に交差する光と影が、表示品質に大きく影響します。黒色LED素子は光を反射しにくいうえ、表面のマット加工によって光を拡散させるため、反射の多いステージ環境でも画面を鮮明に見ることができます。黒色LED素子はステージ上の光源同士の干渉を抑え、LEDディスプレイの黒の表現力を高めます。周囲の明るさに影響されにくく、画面の色を鮮明に保つことができます。

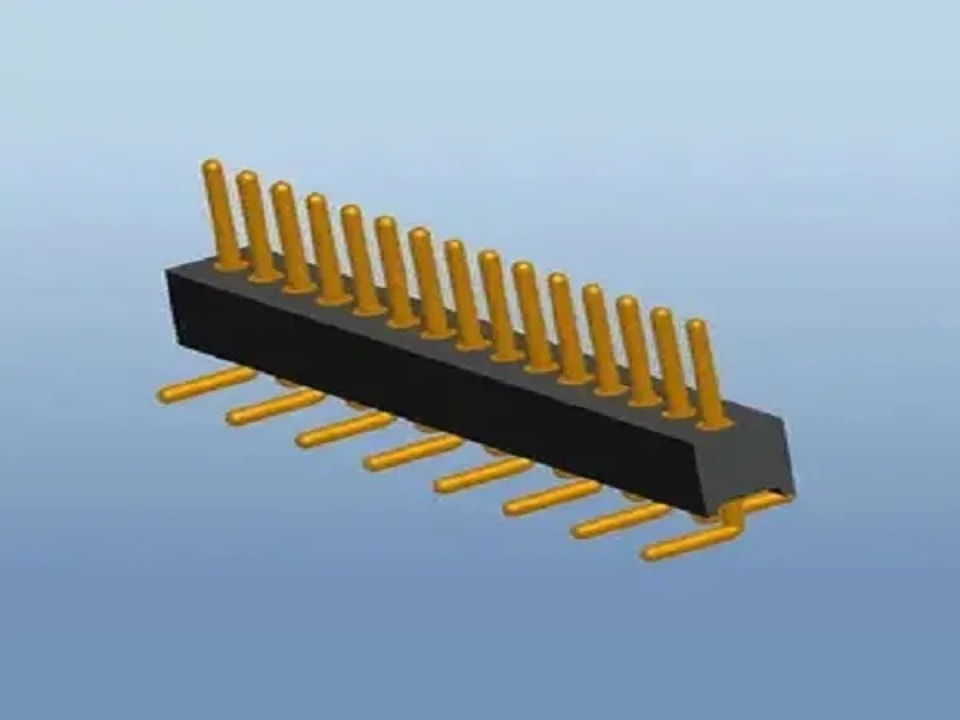

ピンヘッダーの動作原理
ピンヘッダーは、PCB基板の接続に広く使われる汎用コネクターです。通常、ソケットや配線用コネクターなどと組み合わせて使用します。ピンヘッダー市場の競争が激化する中、めっきや材料のコストを削減する一方で、製品の特性や寿命を損なうメーカーもあります。 ピンヘッダーとは？ ピンヘッダーは、電子機器や電気製品、計測機器のPCB基板に広く使われるコネクターです。回路を接続または分離し、電流や信号を伝送する役割を果たします。通常、ソケットと組み合わせて基板対基板接続に使用します。また、電子ワイヤーハーネス用端子と組み合わせて基板対電線接続に使うほか、単独で基板対基板接続に使用することもできます。 製品によって必要な仕様が異なるため、ピンヘッダーにはさまざまな型式があります。電子業界のピンヘッダー規格は、次のように分類されます。 ピッチは2.54 mm、2.00 mm、1.27 mm、1.00 mm、0.8 mmの5種類が一般的です。極数は1列、2列、3列などに分かれます。実装形態はSMT（横型／縦型）やDP（ストレートピン／ストップピン）などがあります。また、取り付け方向は180°をS、90°をW、SMTをTで表します。 ピンヘッダーの動作原理 1. 操作のしやすさと機械的強度も、ピンヘッダーの重要な特性です。コネクターは通常、PCB基板と外部部品をつなぐインターフェースとして使われます。ピンヘッダーは高い耐荷重性を備えており、大きな外力が加わる場合にも対応できます。 2. スルーホール実装部品は、対応するSMT部品よりも信頼性に優れています。強い引張力や圧力、熱衝撃にも耐え、PCB基板から脱落しにくい特長があります。 3. 産業分野の現場配線では、ピンヘッダーとソケットは高出力部品として使われることが多く、高電圧・大電流を伝送するさまざまなニーズに対応できます。 4. PCB基板上での部品の固定力が低下すると、これらの利点も小さくなります。ピンヘッダーはコンパクトな設計で取り付けやすく、スルーホールタイプのピンとはサイズや実装形態が明確に異なります。 5. 電気的強度とは、ピン間、接点間、または接点とハウジング間に定格試験電圧を印加した際、それに耐える能力を指します。 6. 一般的なピンヘッダーは、電磁干渉による性能低下を抑え、電磁干渉を遮蔽する機能にも対応します。 7. ピンヘッダーの接触抵抗は小さく、数十ミリオーム程度に抑えられる場合もあります。 このコネクターは、電子機器や電気製品、計測機器のPCB基板に広く使われています。回路を接続または分離し、電流や信号を伝送する役割を果たします。通常、ソケットと組み合わせて基板対基板接続に使用するほか、電子ワイヤーハーネス用端子と組み合わせて基板対電線接続に使うこともできます。単独で基板対基板接続に使用することも可能です。
