LEDディスプレイでよく使われるキャビネットの種類

大型LEDディスプレイは単一の構造ではなく、複数のキャビネットで構成されています。キャビネットは内部部品を保護するほか、ディスプレイを分割して輸送やメンテナンスをしやすくする重要な役割を担います。ここでは、市場でよく使われるLEDディスプレイ用キャビネットをご紹介します。

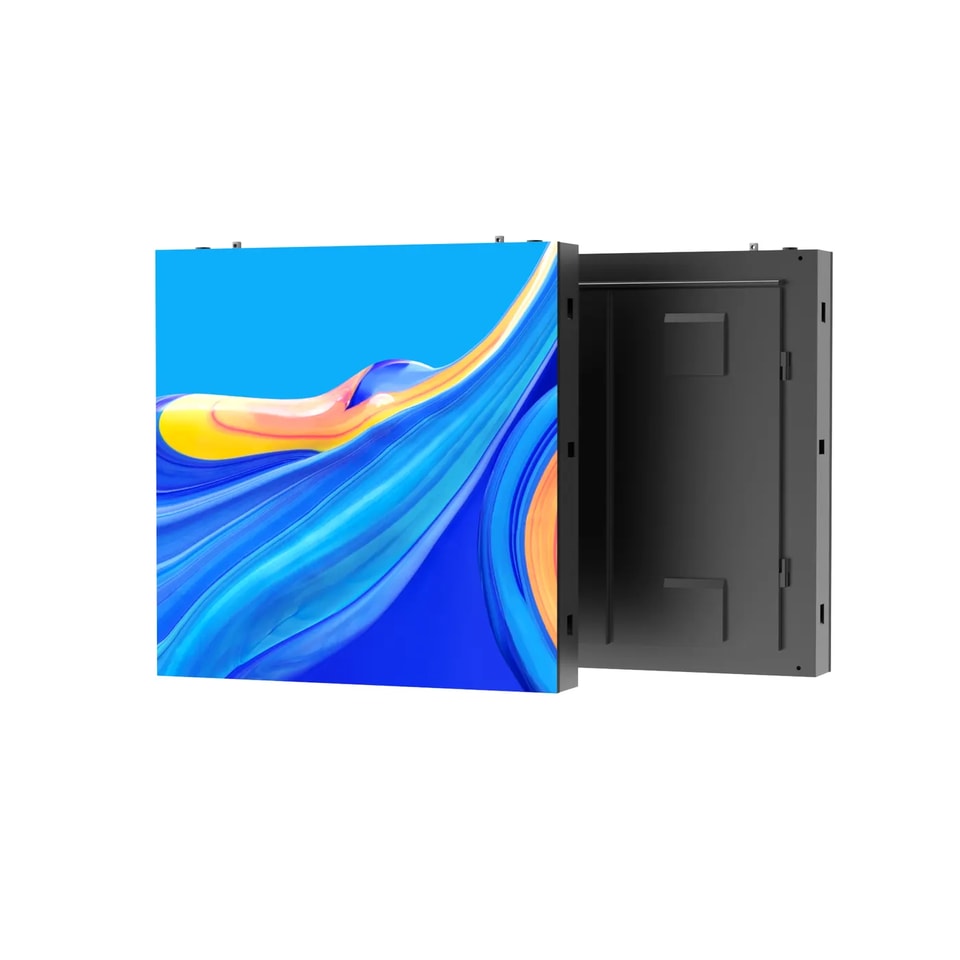

1. 板金キャビネット
鉄製の板金キャビネットは、一般的に使われているタイプです。価格が手頃で、密閉性が高く、構造の形状を変更しやすいのが特長です。一方、重量があり、設置や輸送が容易でないうえ、強度や精度が十分ではなく、錆びやすいという欠点があります。

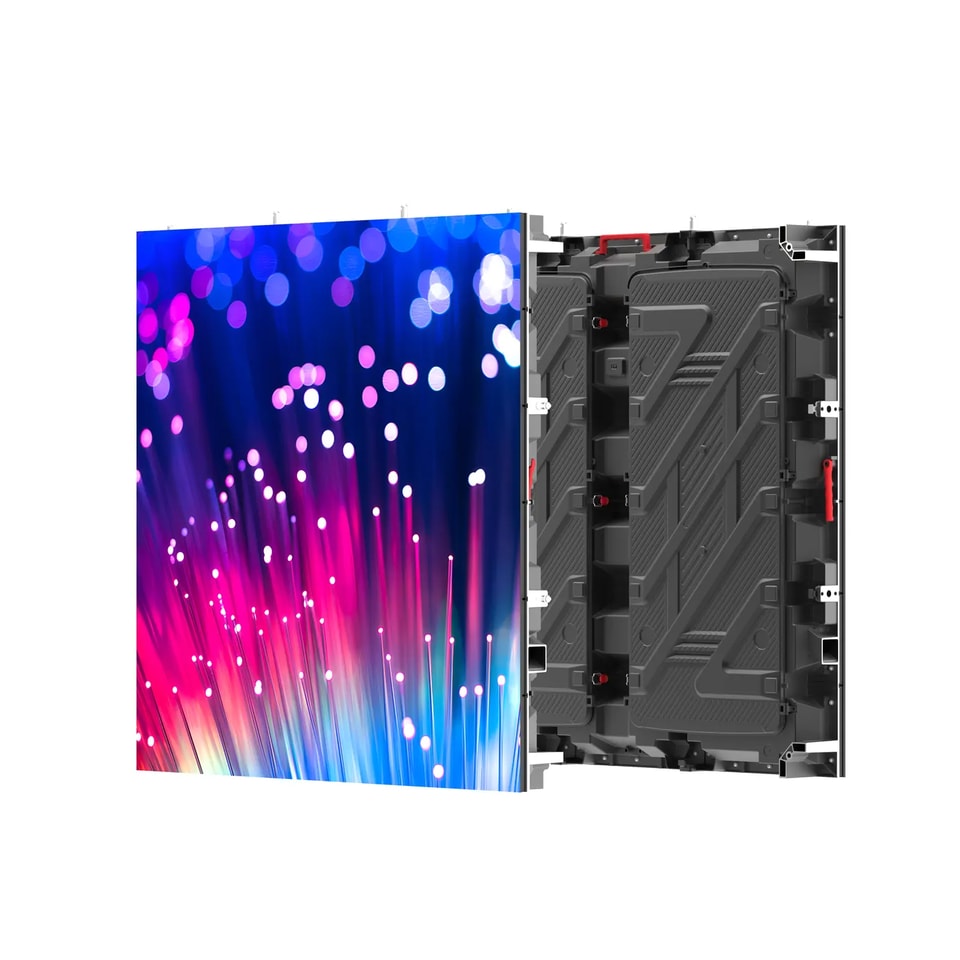

2. ダイカストアルミキャビネット
ダイカストアルミキャビネットは、レンタルディスプレイによく使われます。高い強度と精度、軽量性が特長で、継ぎ目のない連結が可能なため、画面を美しく表示できます。金型成形によりキャビネットの平面度を確保し、公差を効果的に管理することで、接合部の問題をほぼ解消しています。使いやすさを考慮した設計により、設置が簡単で軽量。キャビネット同士の接合や配線接続も信頼性に優れています。キャビネット間の信号線と電源線は内部に隠れる構造で、設置後に配線が見えません。

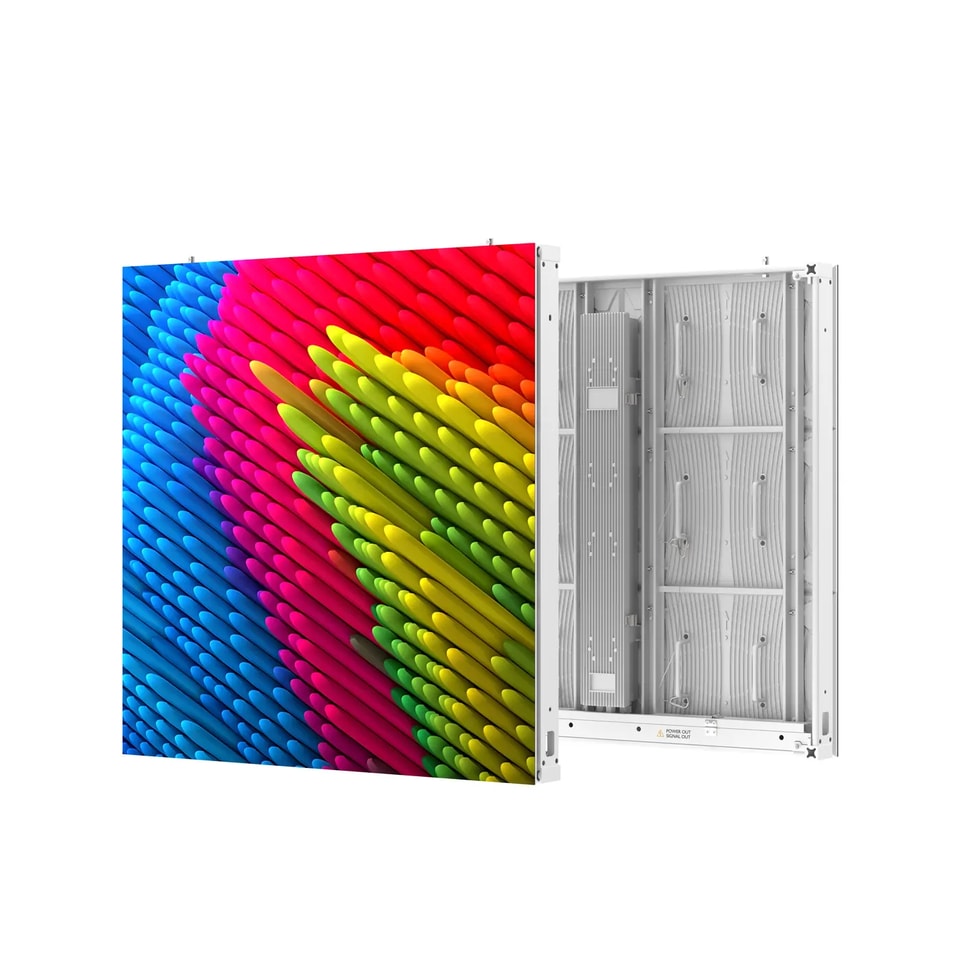

3. 押出成形アルミキャビネット
押出成形アルミキャビネットは、アルミ合金製で軽量かつ加工しやすく、高い耐荷重性と美しい外観を備えています。構造設計も合理的です。密度が低く強度が高いほか、放熱性や衝撃吸収性にも優れ、一定の荷重に耐えられます。こうした特長により、輸送時の製品保護に優れ、取り扱いも容易です。技術的な高度化も進んでおり、さまざまな高級製品に適したキャビネットです。

GKCの屋外用FA LEDディスプレイは、押出成形アルミキャビネットを採用し、高精度、広視野角、高輝度、低不良画素率、高リフレッシュレート、低消費電力を実現しています。防水性能はIP65で、モジュールは防塵・防水性を備えています。広告をはじめとする幅広い用途に対応し、裸眼3Dのクリエイティブな映像表現にも最適。商業広告の効果を最大限に高めます。

GKCでは上記3種類のキャビネットを販売しており、ダイカストアルミと押出成形アルミの製品は、多くのお客様から高い評価をいただいています。お客様のご要望に応じて、キャビネットの素材やスタイルをカスタマイズできます。

4. カーボンファイバーキャビネット
カーボンファイバーキャビネットは、超薄型・軽量で高強度。耐荷重は1,500kg、重量は1㎡あたりわずか9.4kgです。フルモジュール設計によりメンテナンスが容易で、45度の直角エッジを利用して、画面を90度に連結して設置できます。また、背面には不透明パネルを採用しており、スポーツ施設や屋外広告での大規模な設置に適しています。

5. マグネシウム合金キャビネット
マグネシウム合金は、マグネシウムに他の元素を加えた合金です。低密度で強度が高く、放熱性と衝撃吸収性に優れています。アルミ合金よりも大きな衝撃荷重に耐え、有機物やアルカリに対する耐食性も良好です。LEDディスプレイのキャビネット素材として、マグネシウム合金はコストパフォーマンスに優れ、設置しやすく、優れた放熱性によって製品の競争力を高めます。一方で、他の素材のキャビネットより価格は高めです。

詳しくはGKCまでお問い合わせください。
