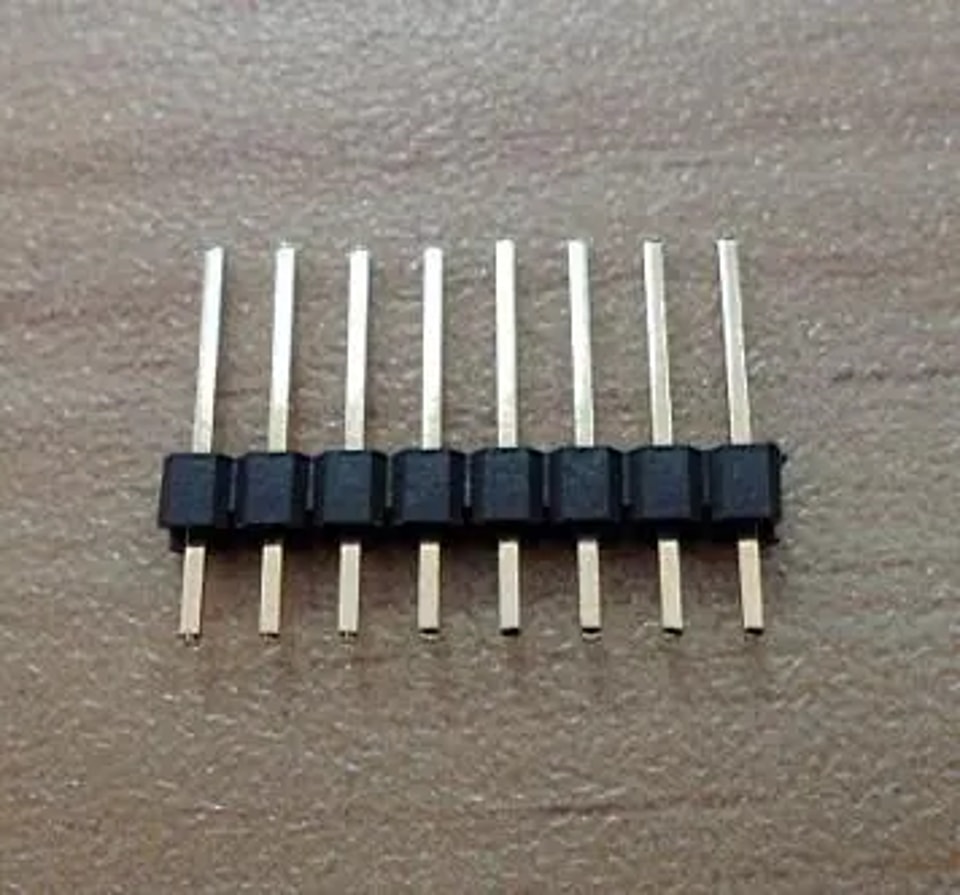

ピンヘッダーの動作原理

ピンヘッダーは、PCB基板の接続に広く使われる汎用コネクターです。通常、ソケットや配線用コネクターなどと組み合わせて使用します。ピンヘッダー市場の競争が激化する中、めっきや材料のコストを削減する一方で、製品の特性や寿命を損なうメーカーもあります。

ピンヘッダーとは？

ピンヘッダーは、電子機器や電気製品、計測機器のPCB基板に広く使われるコネクターです。回路を接続または分離し、電流や信号を伝送する役割を果たします。通常、ソケットと組み合わせて基板対基板接続に使用します。また、電子ワイヤーハーネス用端子と組み合わせて基板対電線接続に使うほか、単独で基板対基板接続に使用することもできます。

製品によって必要な仕様が異なるため、ピンヘッダーにはさまざまな型式があります。電子業界のピンヘッダー規格は、次のように分類されます。

ピッチは2.54 mm、2.00 mm、1.27 mm、1.00 mm、0.8 mmの5種類が一般的です。極数は1列、2列、3列などに分かれます。実装形態はSMT（横型／縦型）やDP（ストレートピン／ストップピン）などがあります。また、取り付け方向は180°をS、90°をW、SMTをTで表します。

ピンヘッダーの動作原理

1. 操作のしやすさと機械的強度も、ピンヘッダーの重要な特性です。コネクターは通常、PCB基板と外部部品をつなぐインターフェースとして使われます。ピンヘッダーは高い耐荷重性を備えており、大きな外力が加わる場合にも対応できます。

2. スルーホール実装部品は、対応するSMT部品よりも信頼性に優れています。強い引張力や圧力、熱衝撃にも耐え、PCB基板から脱落しにくい特長があります。

3. 産業分野の現場配線では、ピンヘッダーとソケットは高出力部品として使われることが多く、高電圧・大電流を伝送するさまざまなニーズに対応できます。

4. PCB基板上での部品の固定力が低下すると、これらの利点も小さくなります。ピンヘッダーはコンパクトな設計で取り付けやすく、スルーホールタイプのピンとはサイズや実装形態が明確に異なります。

5. 電気的強度とは、ピン間、接点間、または接点とハウジング間に定格試験電圧を印加した際、それに耐える能力を指します。

6. 一般的なピンヘッダーは、電磁干渉による性能低下を抑え、電磁干渉を遮蔽する機能にも対応します。

7. ピンヘッダーの接触抵抗は小さく、数十ミリオーム程度に抑えられる場合もあります。

このコネクターは、電子機器や電気製品、計測機器のPCB基板に広く使われています。回路を接続または分離し、電流や信号を伝送する役割を果たします。通常、ソケットと組み合わせて基板対基板接続に使用するほか、電子ワイヤーハーネス用端子と組み合わせて基板対電線接続に使うこともできます。単独で基板対基板接続に使用することも可能です。
