LEDディスプレイ：COB方式とSMD方式、どちらが優れている？

LEDディスプレイでは、COB方式とSMD方式という2つの陣営があり、それぞれ自社の方式が優れていると主張しています。では、どちらが優れているのでしょうか？今回は両方式を簡潔に紹介・比較し、その違いを解説します。LEDディスプレイを選ぶ際の参考にしてください。

1. 工程の概要

SMD方式では、発光チップ（ウェハー）をパッケージングしてLEDランプを作り、それをPCB基板にはんだ付けしてユニットモジュールを形成します。最後にモジュールをつなぎ合わせ、LEDディスプレイを完成させます。

COB方式では、発光チップ（ウェハー）をPCB基板に直接はんだ付けし、基板全体をフィルムでコーティングしてユニットモジュールを形成します。最後にモジュールをつなぎ合わせ、LEDディスプレイを完成させます。

2. 2つの方式の違い

（1）映像表示の違い

SMDディスプレイは、LEDランプビーズが一体となって発光するため、点光源のように見えます。近距離では粒状感が強く、LED光の指向性も非常に高いため、グレアが発生しやすくなります。

COBディスプレイは、発光チップ全体をフィルムで覆っています。フィルムによる散乱・屈折で光源が面光源となるため、点光源と比べて視覚的な一体感に優れ、粒状感もありません。また、目への光刺激を抑えられるため、近距離で長時間視聴する用途に適しています。

（2）耐久性の違い

SMD製品はLEDランプビーズが外部に露出しているため、ほこりや湿気などの環境要因の影響を受けやすく、表示品質や寿命に影響することがあります。

COB製品は表面をレンズ封止することでLEDチップを効果的に保護し、保護性能を高めるとともに、画素欠けの発生を抑えます。

（3）保護性能の違い

SMD方式は保護性能が比較的低く、LEDランプが衝撃や落下で損傷しやすいほか、防水・防湿・防塵性能にも劣ります。一方、現場で修理しやすく、導入後のメンテナンスに適しています。

COB方式は保護性能に優れ、保護等級はIP65です。防水・防湿・耐衝撃性を備えています。ただし、全面コーティング構造のため現場での修理はできず、専用設備を使って工場で修理する必要があり、利便性に欠けます。

（4）コストの違い

SMD方式は長い歴史があり、技術が成熟しているうえ、幅広い用途で普及しています。そのため製造コストが比較的低く、市場価格でも競争力があります。製造コストの面で、SMDディスプレイには一定の優位性があります。

COB方式は比較的新しく、主に微細ピッチLEDディスプレイ市場を対象としています。技術が複雑で製造コストにも制約があるため、現時点ではCOB実装製品の価格は比較的高めです。しかし、技術の進歩と市場での認知拡大に伴い、COB実装のコストは徐々に低下すると見込まれます。

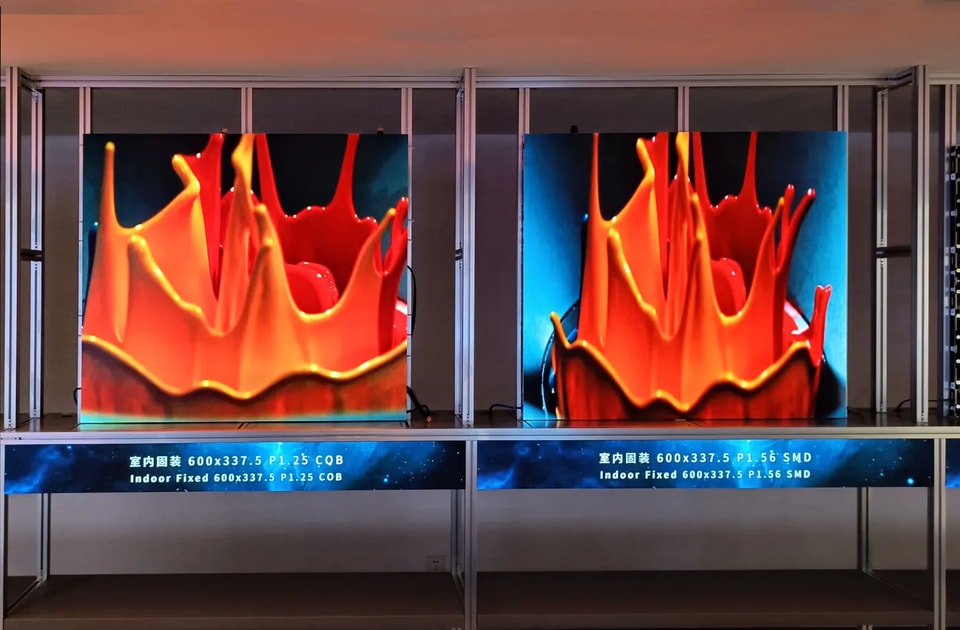

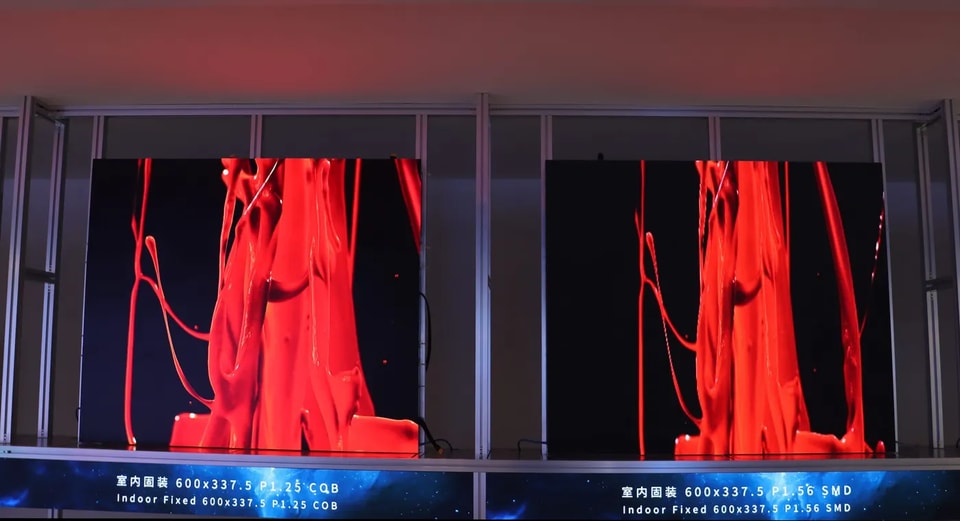

GKCの屋内常設型LEDディスプレイF9シリーズでは、P1.25製品にCOB方式、P1.56製品にSMD方式を採用しています。両製品のモジュールサイズは150×168.75mm、キャビネットサイズは600×337.5mmです。コントラスト比は1,000,000:1、グレースケールは14～16bit、リフレッシュレートは3840Hzです。微細ピッチによりさまざまな屋内用途に対応し、高コントラストと高階調で豊かな色彩と鮮やかな映像を表現します。16:9の黄金比と高リフレッシュレートにより、鮮明で滑らかな視聴体験を実現。薄型・軽量モジュールで設置しやすく、前面メンテナンスにも対応しているため、保守作業を簡素化しコストを削減できます。

COB方式とSMD方式には大きな違いがありますが、それぞれに特長と利点があります。どちらの方式を選ぶかは、LEDディスプレイに求める性能や実際の用途に応じて判断することが大切です。技術の進歩と市場ニーズの変化に伴い、両方式はそれぞれの分野で発展を続け、LEDディスプレイ業界の進歩をともに支えていくでしょう。
