LEDランプビーズがLEDディスプレイに与える影響

LEDディスプレイの中で最も高価で、使用頻度も高い部品であるLEDランプビーズは、非常に重要な役割を担っています。では、異なるランプビーズはディスプレイにどのような影響を与えるのでしょうか。LEDランプビーズがLEDディスプレイに及ぼす影響は、主に次のとおりです。

1. LEDディスプレイの輝度

LEDの輝度は、ディスプレイ全体の明るさを左右する重要な要素です。LEDの輝度が高いほど、電流の使用量に余裕が生まれ、省電力化とLEDの安定動作につながります。

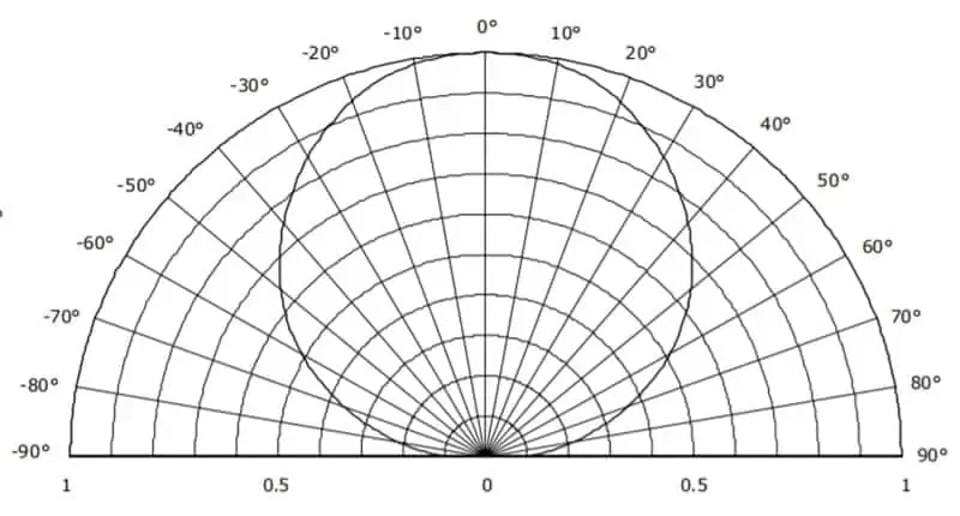

LEDにはさまざまな視野角があります。チップの輝度が一定の場合、視野角が狭いほどLEDは明るくなりますが、ディスプレイの視野角も狭くなります。画面を十分な角度から見られるよう、視野角100度以上のLEDディスプレイを選ぶのが一般的です。
ドットピッチや最適視距離が異なるディスプレイでは、輝度、視野角、価格のバランスを考慮する必要があります。

2. LEDディスプレイの視野角

LEDディスプレイの視野角は、LEDランプビーズの視野角によって決まります。現在、屋外用LEDディスプレイの多くは、水平視野角100度・垂直視野角50度の楕円形LEDを採用しています。一方、屋内用ディスプレイでは、水平・垂直ともに視野角120度のSMD LEDが使われています。

高層ビルに設置するディスプレイでは、垂直方向の視野角により高い性能が求められる場合があります。視野角と輝度は相反する関係にあり、視野角を広げると、必然的に輝度は低下します。適切な視野角は、具体的な用途に応じて選定する必要があります。

3. ランプビーズの品質と故障率

LEDディスプレイは、数万から数十万個もの赤・緑・青のLEDランプビーズで構成されています。LEDランプビーズは使用期間とともに徐々に劣化します。LEDの輝度低下の速度は、LEDチップ、補助材料、パッケージング工程と一定の相関があります。
一般に、常温で20mAを通電して1,000時間点灯させた試験では、赤色LEDランプビーズの輝度低下率は7％未満、青色・緑色LEDランプビーズは10％未満であることが望まれます。赤・緑・青それぞれの輝度低下のばらつきは、将来的なフルカラーLEDディスプレイのホワイトバランスに大きく影響し、表示の忠実度を左右します。

また、品質の高いランプビーズは故障率も低くなります。業界の経験上、LEDディスプレイの組み立て開始から出荷前の72時間エージング試験までの故障率は、3万分の1以下が目安です（LEDランプビーズ自体に起因する故障を指します）。

4. LEDランプビーズの耐静電気性能

LEDは静電気に敏感な半導体デバイスで、静電気による故障が起こりやすい部品です。そのため、ディスプレイの寿命を左右する耐静電気性能は非常に重要です。LEDランプビーズの耐静電気性能を高めるには、どのような点に注意すればよいのでしょうか。

• チップを選定する際は、品質と性能に優れた製品を選び、チップへの静電気の影響を抑える必要があります。
• パッケージング工程も、LEDランプビーズの耐静電気性能に大きく影響します。作業時は静電気対策用の衣服とリストストラップを着用し、リストストラップを確実に接地してください。
• LEDのパッケージング製造ラインでは、各種設備の接地抵抗が規定値を満たしていることが重要です。一般的な接地抵抗の基準は4Ωです。より厳しい要件が求められる場合は、2Ω以下とすることもあります。

一般に、人体モデルによるLEDの静電気耐圧試験では、故障電圧が2,000V以上であることが求められます。

5. LEDディスプレイの寿命

LEDディスプレイの平均寿命は、使用状況によって異なりますが、約60,000～100,000時間と推定されています。これは、LEDディスプレイのほかの部品よりもはるかに長い寿命です。最良の条件で1日6時間使用した場合、45年間使用できる計算になります。
したがって、LED部品の品質が確保され、適切な動作電流、適切なPCB放熱設計、厳格なディスプレイ製造工程が維持されていれば、LED部品はディスプレイを構成する部品の中でも特に長寿命なものとなります。

LEDディスプレイを長持ちさせるためのポイントをご紹介します。

• 湿気が多すぎる場所や、直射日光が当たる場所を避ける
• ディスプレイは必ず平らな場所に設置する
• サージプロテクターと電圧レギュレーターを使用する
• 画面に指で触れない
• サージプロテクターと電圧レギュレーターを使用する

6. 表示品質の均一性

フルカラーディスプレイは、無数の赤・緑・青のLEDで構成されています。各色LEDの輝度と波長の均一性が、ディスプレイ全体の輝度の均一性、ホワイトバランス、色度を左右します。
LEDには指向性があるため、フルカラーLEDディスプレイにも角度による指向性が生じます。見る角度によって輝度が変化するため、赤・緑・青のLEDの角度特性のばらつきは、視野角ごとのホワイトバランスに大きく影響し、画面の映像色の忠実度にも直接影響します。
さまざまな角度で赤・緑・青のLEDの輝度変化を一致させるには、パッケージレンズの設計と原材料の選定において、科学的かつ厳密な設計を行う必要があります。これはパッケージメーカーの技術力に左右されます。正面から見たホワイトバランスが優れていても、LEDの角度特性が均一でなければ、画面全体の角度ごとのホワイトバランスは損なわれます。
さらに、LEDディスプレイ全体で色を均一にするには、色補正が欠かせません。LEDごとに色域が異なるため、色補正によって全LEDの輝度と強度を共通の基準に合わせます。適切な色補正工程により、高品質なディスプレイを実現できます。

7. LEDランプビーズのサイズ

ドットピッチを一定に保ったままLEDランプビーズのサイズを大きくすると、表示面積も大きくなります。ただし、黒い領域が小さくなるため、コントラストは低下します。反対に、サイズを小さくするとコントラストは向上します。

最後に：LEDランプビーズの選び方

LEDがディスプレイ全体に及ぼす影響を知ると、実用的なLEDディスプレイには、高品質なLEDランプビーズを選ぶことがいかに重要かお分かりいただけるでしょう。では、適切な製品を選ぶにはどうすればよいのでしょうか。いくつかのポイントをご紹介します。

1. はんだ接合部を確認する。LEDメーカーでは通常、SMT実装を採用し、はんだペーストとリフローはんだ付け技術を用いています。
2. LED表面の清浄度を確認する。SMT工程で実装されている場合、表面に過度の異物や汚れがなく、きれいであることが重要です。
3. チップ。チップはLEDランプビーズ全体の品質を左右する重要な要素です。一般に、チップの安定性が高いほどLEDランプビーズは明るく、放熱性にも優れています。
4. 接着剤。一般に、高品質な製品には輸入接着剤が使用されています。指で押してもランプビーズは変形しませんが、品質の低い製品は変形したり、ひび割れたりすることがあります。
5. 実装技術。高品質なLEDランプは色ムラが少なく、優れた色の均一性を実現します。これには、優れた機械設備が欠かせません。
6. 色の均一性。品質の低いランプビーズは明るさにばらつきがあり、目立つ暗部が生じることがあります。
7. 信頼できるサプライヤー。NationStar、Kinglight、Hongsheng、Huaxinなど、評判の良いサプライヤーを選ぶことで、性能不良のリスクを軽減できます。
