屋外用LEDディスプレイの代表的な6つの設置方法

LEDディスプレイの用途は年々広がっています。用途や設置環境によって設置方法は異なり、現場に合わせて施工図やLEDディスプレイの鉄骨構造図を作成します。では、LEDディスプレイの代表的な設置方法にはどのようなものがあるのでしょうか。

1. 壁掛け式

1. 主に屋内または半屋外で使用されます。
2. 画面の表示面積が小さい場合、通常はメンテナンス通路を設けず、画面全体を取り外して保守します。または、折りたたみ式の一体型フレームにします。
3. 画面の面積がやや大きい場合は、通常、前面メンテナンス方式を採用します（一般に、縦方向に組み立てる構造です）。

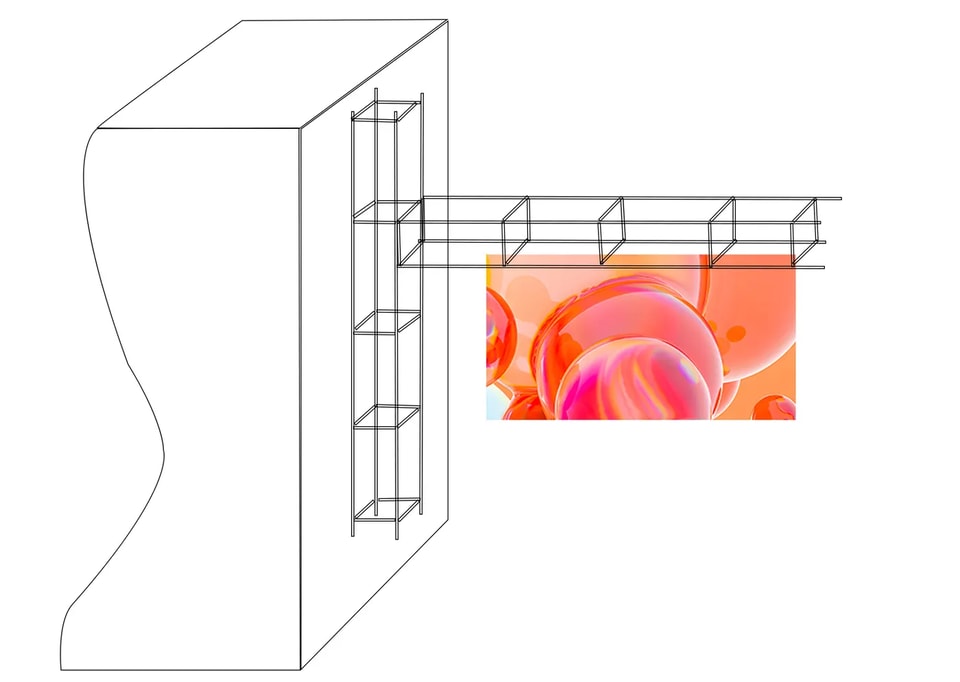

2. 片持ち式

1. 主に屋内および半屋外で使用されます。
2. 通路や廊下の入口、駅、地下鉄の出入口などで一般的に使用されます。
3. 高速道路、鉄道、幹線道路などで交通案内に使用されます。
4. 画面本体には、通常、一体型キャビネット構造または吊り上げ構造を採用します。

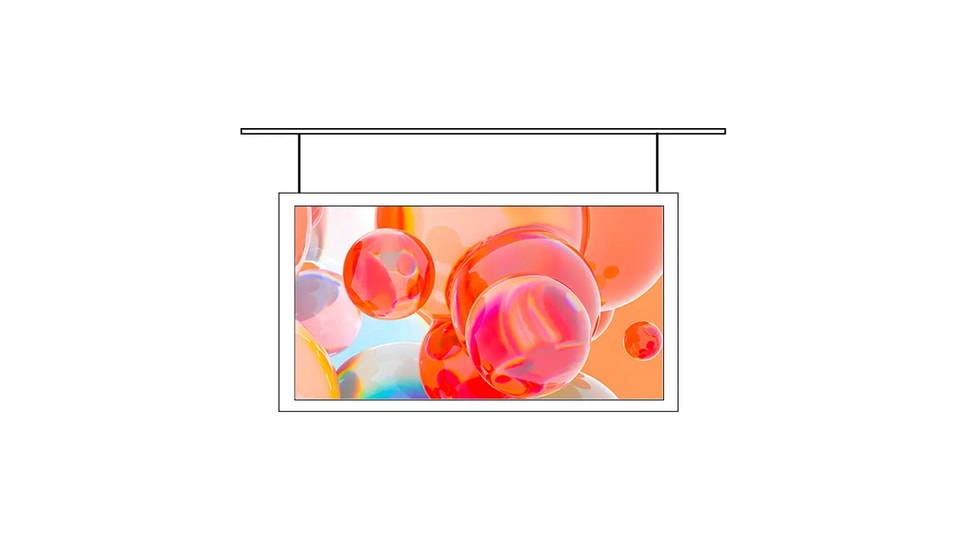

3. 吊り下げ式

1. この設置方法は、片持ち式の設置方法と似ています。
2. 用途は片持ち式の設置方法と同じです。
3. 一体型キャビネット設計を採用しており、屋内および半屋外用のディスプレイに適しています。

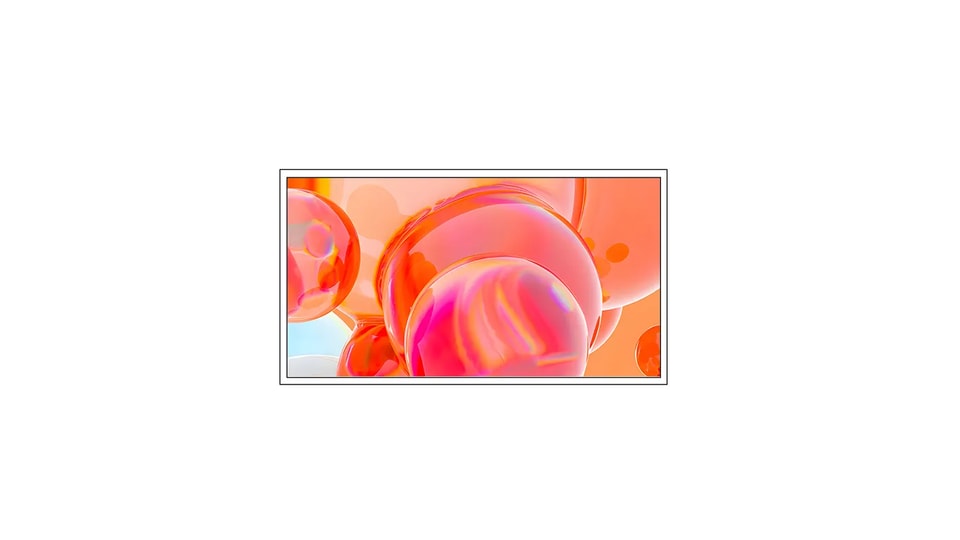

4 埋め込み設置

壁に開口部を設け、ディスプレイをその中に設置する方法です。開口部のサイズはディスプレイの外枠に合わせ、適切に仕上げる必要があります。壁面の開口部からメンテナンスできるよう、内部に障害物がない状態にしてください。障害物がある場合は、前面取り外し工具を使用する必要があります。

1. LED大型ディスプレイ全体を壁に埋め込み、表示面を壁面と同一平面に設置します。
2. シンプルなキャビネット設計を採用。
3. 通常、前面からメンテナンスします。
4. 屋内・屋外のどちらにも使用できますが、一般に画素ピッチが小さく、表示面積が小さい場合に採用されます。
5. 建物の出入口やエントランスホールなどで一般的に使用されます。

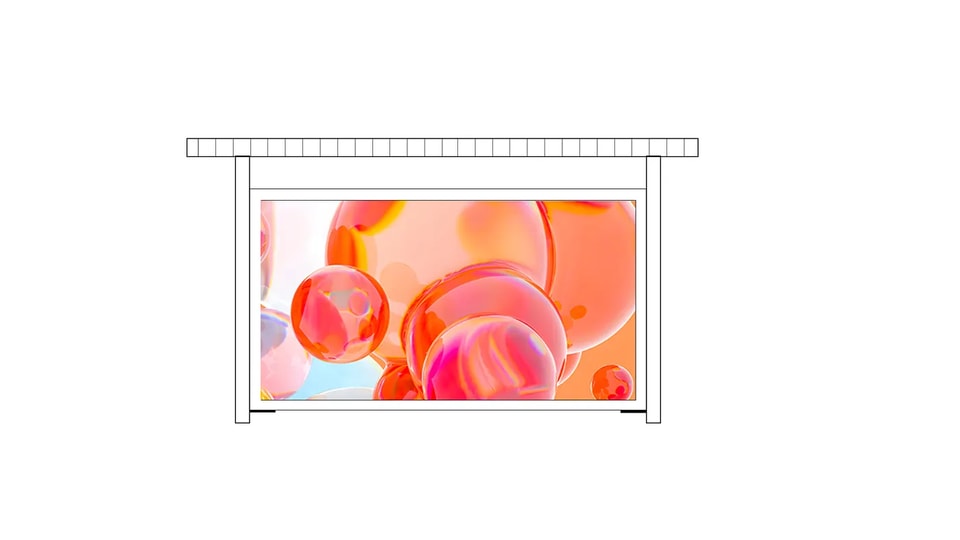

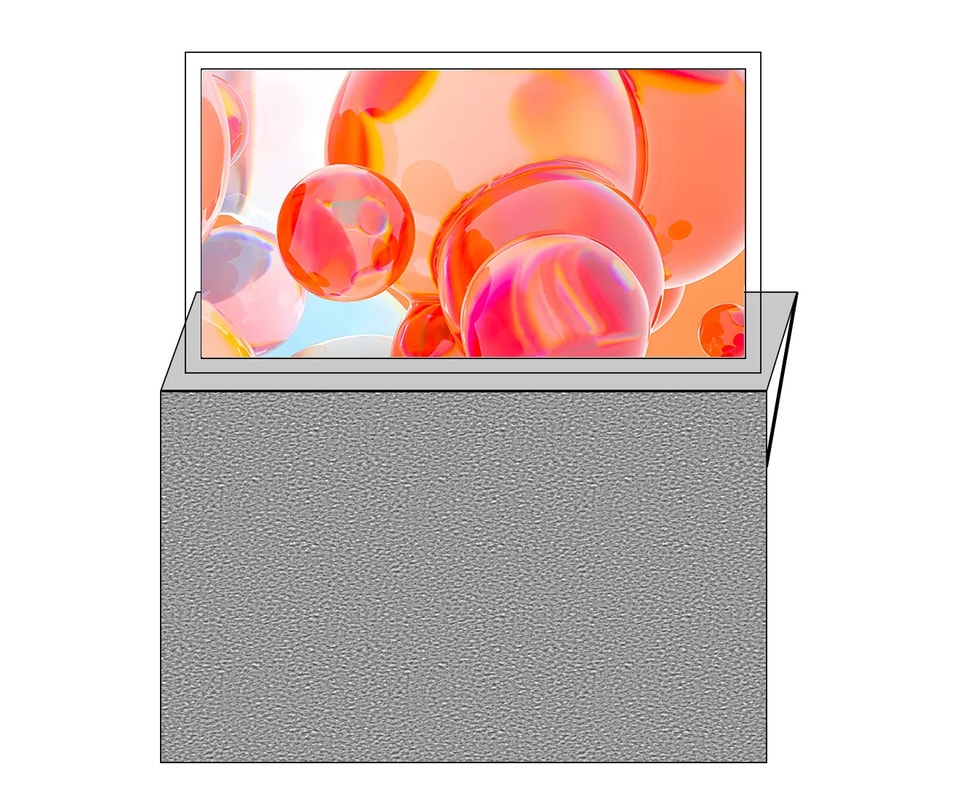

5 屋上設置

1. この設置方法では、耐風性が重要なポイントです。
2. 通常は傾斜をつけて設置するか、モジュールに8°の傾斜を設けます。
3. 屋外広告表示に使用されます。

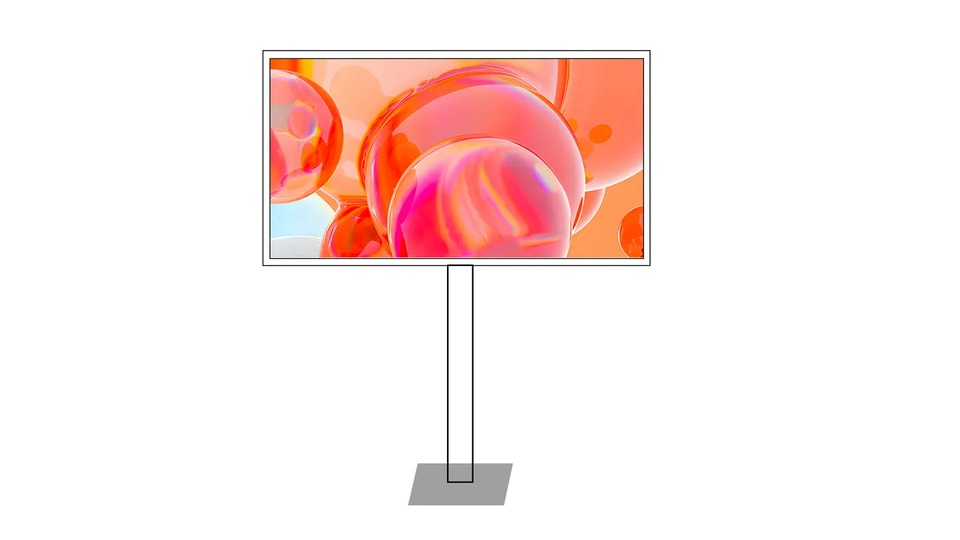

6 支柱設置

1. 支柱は単柱式と二柱式に分かれます。ディスプレイの鉄骨構造に加えて、基礎の地質条件を考慮し、コンクリート柱または鋼製柱を設ける必要があります。
2. 学校や病院などの公共機関で、告知や広報を目的に使用されます。
3. 設置方法にはさまざまな種類があり、一般に屋外広告に使用されます。

A. 単柱式：小型ディスプレイに適しています

B. 二柱式：大型ディスプレイに適しています

C. 密閉型メンテナンス通路：シンプルなキャビネットに適しています

D. 開放型メンテナンス通路：標準筐体に適しています

実際の要件と設置環境に応じて適切な設置場所を選び、ディスプレイを確実に固定するとともに、期待する視覚効果を実現しましょう。
