MLED：未来已来

次世代ディスプレイ技術として注目されるMLEDは、まだ先の技術に思えるかもしれません。しかし、その未来はすでに始まっているのかもしれません。

MLED——未来は、もうここに

LEDの微細化によって、MLEDは消費電力を抑えながら輝度、コントラスト、解像度を向上させ、ディスプレイ技術の進化に新たな飛躍をもたらします。

継ぎ目のないシームレス接続で、究極の映像一体感を実現

MLEDスクリーンはシームレスな連結に対応し、モジュールを組み合わせることで、継ぎ目のないあらゆるサイズのスクリーンを構築できます。この革新により、大型ディスプレイの映像が分断される問題を解消し、途切れのない没入感あふれる映像を実現します。小型デバイスから大規模な設置型ディスプレイまで、あらゆる表示形式に幅広く活用でき、長期的な成長の大きな可能性を切り拓きます。

技術革新——COBとMIPの相乗効果

MLEDの性能を飛躍的に高める基盤となるのが、パッケージング技術の革新です。主に次の2つの方式が登場しています。

——COB技術

• 仕組み：

LEDをPCB基板に直接実装し、封止することで面光源を形成します。

• 主な特長：

▸超高精細：0.5mm未満の画素ピッチで8K解像度に対応し、印刷物のような高精細映像を実現。▸卓越した信頼性：LEDの脱落リスクを排除し、IP65の保護性能と0.001%未満の故障率を実現。

▸優れた放熱・省電力性能：フリップチップと共通カソード設計により、消費電力を30%削減し、寿命を10万時間まで延長。

• 用途：

指令センターの大型映像システム、バーチャルスタジオ、高級業務用ディスプレイ。

——MIP技術

• 仕組み：

複数のチップを搭載したLEDパッケージをSMTで表面実装し、モジュールを形成します。

• 主なメリット：

▸コスト革新：SMD生産ラインとの互換性を備え、歩留まり95%を達成。コストを40%削減。▸性能の飛躍：Micro LEDクラスの画素密度（PPI>5000）と、98%の輝度均一性を実現。

▸メンテナンス効率：モジュール設計により、故障したユニットを30秒で交換可能。

• 用途：

自動車用HUD、ARグラス、一般消費者向けモニター。

GKCの製造体制——MLEDの生産を大幅に加速

世界的なMLED開発競争が進むなか、GKCは戦略的に大規模工場を展開し、技術の商用化を加速させています。

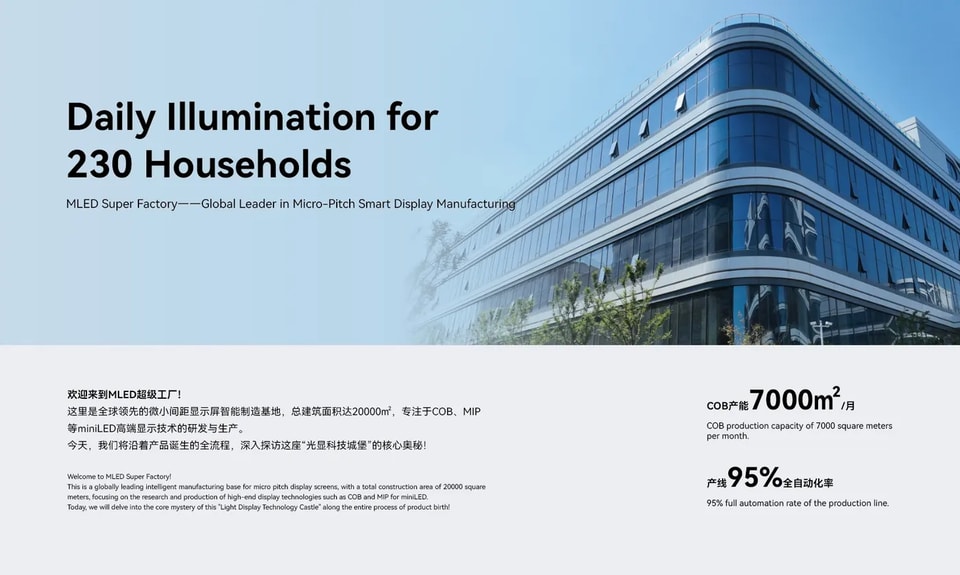

•20,000㎡のMLED大規模工場：

AI検査とロボット組立を統合した業界最先端の全自動ラインを導入し、生産性を300%向上。

•2つの強力な生産ライン：

▸COBライン：年間84万㎡の生産能力を備え、P0.9～P1.5シリーズに対応。歩留まり99%超。

▸MIPライン：年間210万㎡を生産し、Micro LEDに準じる製品の量産を実現。
