裸眼3D LEDスクリーンの制作・設計方法

裸眼3D LEDディスプレイなら、専用メガネをかけずに大型3D LEDスクリーンを楽しめます。従来のLEDスクリーンとの大きな違いは、リアルな3D映像を体感できることです。カスタム制作した3D映像がディスプレイと建物を一体化させ、広告表示に限られていたLEDディスプレイの用途を超え、新たな公共マルチメディア空間を生み出します。

裸眼3D LEDディスプレイで、建物を街の話題に

リアルな高精細3D映像を映し出す裸眼3Dスクリーンは、多くの人を引きつけ、視聴者が自発的にSNSで共有するきっかけにもなります。オンラインで広く拡散されることで、さらに多くの人が実際に見に訪れます。

たとえば、韓国のSM TOWNに設置された波形の3Dスクリーンは、メガネ不要の裸眼3D LEDディスプレイとして広く知られています。2020年のLEDディスプレイ活用を代表する事例となり、大きな話題を呼びました。

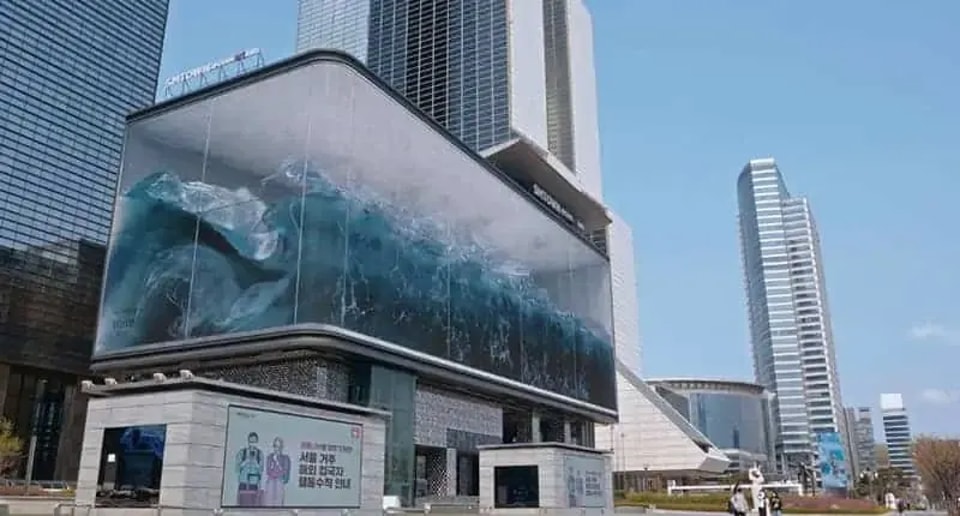

韓国・SM TOWNの波形3Dスクリーン

やがて著名な建物のオーナーや有名企業が、優れたLEDディスプレイメーカーと連携し、裸眼3D LEDディスプレイを特注するようになりました。

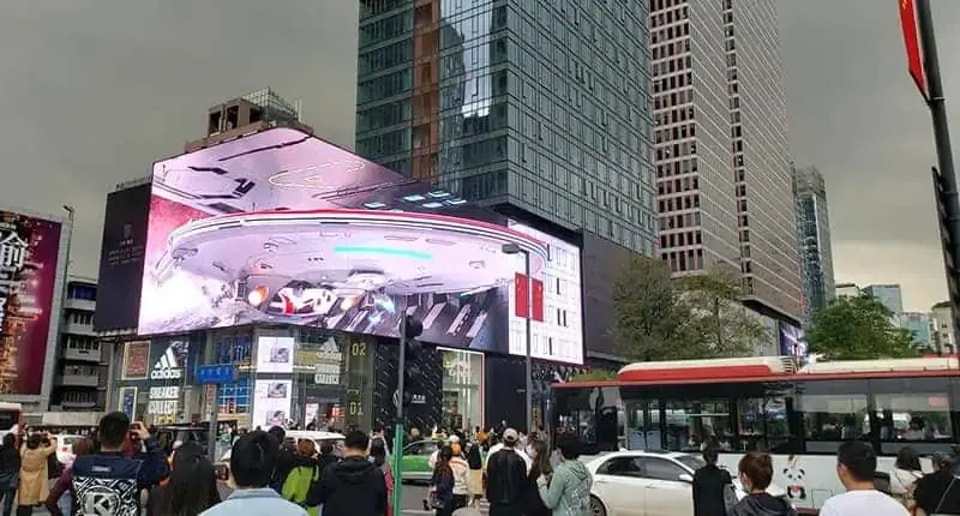

成都太古里の3D LEDスクリーン

成都太古里の宇宙船など、成功事例が生まれました。
中国に設置された900㎡のL字型曲面ビデオウォールがSNSで話題を集めています。画面から「3D」の宇宙船が飛び出してくるように見える演出が注目されています。
7月にAV Magazineで紹介された没入型アートの起業家で、LinkedInのインフルエンサーでもあるドロシー・ディ・ステファノ氏は、複数のSNSアカウントで次のように述べています。「宇宙船が建物から飛び出すように見える奥行き感は、特殊な機器やメガネを使わずに実現できます。ただし、特定の角度からのみ見ることができます。」

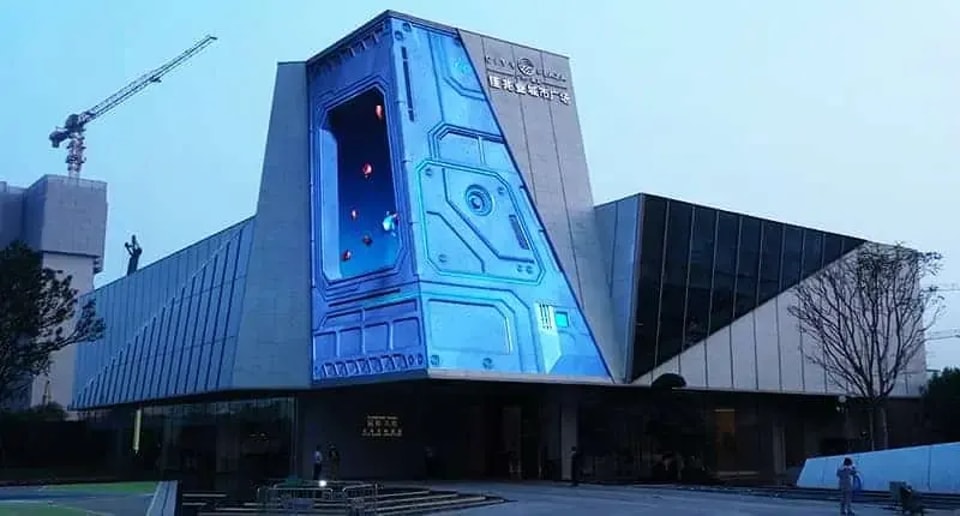

広州・佳兆業城市広場の3D LEDスクリーン

もう一つの成功事例は、広州の佳兆業城市広場にあります。
これらの事例では、曲面型の裸眼3D LEDスクリーンが企業ブランドを訴求するだけでなく、建物をランドマークへと変えています。

メガネ不要の裸眼3D LEDディスプレイは、どう作るのでしょうか？

3Dディスプレイの仕組みまず、その仕組みを簡単にご紹介します。
ご存じのとおり、人間の脳は非常に複雑な神経系です。人の目に映るものはすべて、実際には立体的に見えています。

左右の目には、わずかに異なる2つの画像が映ります。この微妙な差は、左右の眼球が離れていることによって生じます。
このわずかな差をもとに、脳は物体間の空間的な位置関係を認識します。物体までの距離や大きさを感じ取れるのも、この立体視によるものです。

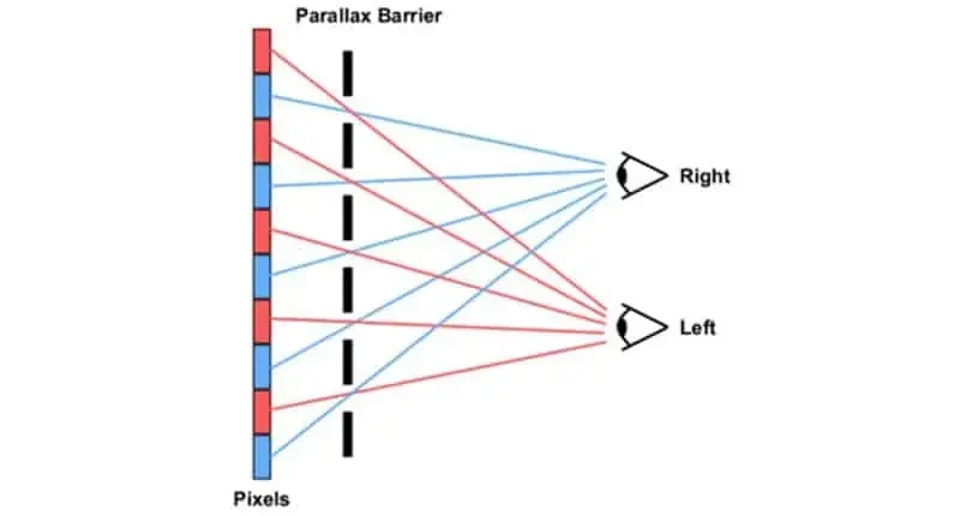

一般的な3Dディスプレイは、左右の目に異なる映像を見せる仕組みを利用しています。たとえば3D映画では、メガネを使って左右の目に届く映像を分けます。
これにより、左右それぞれのレンズを通して異なる映像が目に届き、脳内で一つの3D映像として認識されます。

裸眼3D LEDディスプレイを成功させる主な要素
2D画像に3D効果を生み出すには？

1. 基準となるオブジェクト

重要なポイントの一つは、基準となるオブジェクトを効果的に活用することです。距離や大きさ、影、遠近感を手がかりに、画面上に3D効果を生み出します。下のスケッチのように、画家は鉛筆を使って紙の上に立体的な絵を描くことができます。
下図では、通常の画像を白い線で複数の層に分けています。アニメーションの一部が白い線を「突き破り」、手前の層に重なるように見せ、さらに両目の視差を利用して3Dの錯覚を生み出します。

SMビルの波形3Dスクリーンでは、背景の影を静止した3Dの基準線として利用し、動く波が画面から飛び出してくるような臨場感を演出しています。

2.曲面型LEDスクリーン

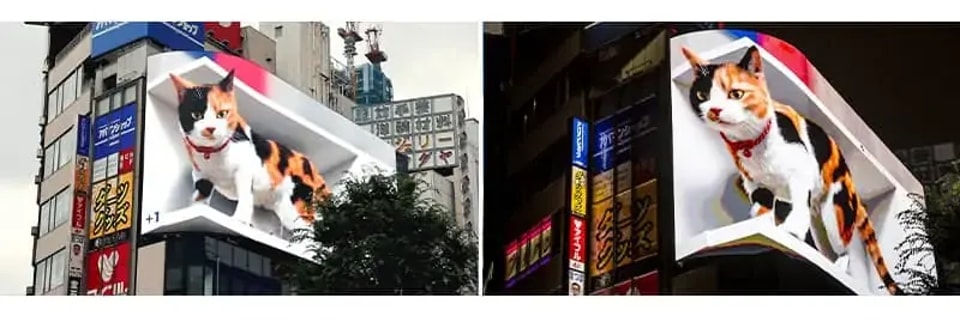

これだけでは十分ではありません。最近話題の3Dスクリーンは、2つの面で構成された角型の曲面スクリーンが多いことにお気づきでしょうか。建物の角にある2つの壁面を活用し、ディスプレイを90°に折り曲げ、遠近法に沿った映像を表示します。左側の画面には映像の左側面、右側の画面には正面が映ります。角の正面に立つと、物体の側面と正面を同時に見ることができ、リアルな3D効果が生まれます。以下の簡略化した3Dの波のアニメーションで、その仕組みをご覧ください。

3.専用に制作した3D映像コンテンツ

メガネ不要の裸眼3D LEDスクリーンを実現するうえで、最も重要なのは3D映像コンテンツです。3Dディスプレイの演出に、映像素材がどれほど重要かご存じでしょうか。適切なコンテンツを使えば、平面のLEDディスプレイでも優れた3D効果を生み出せます。以下の動画をご覧ください。一般的な屋外用平面LEDディスプレイでも、立体的な映像表現を体感できます。

大型の裸眼3Dスクリーンを導入する価値とは？

これらのLEDディスプレイの活用事例から、高品質なコンテンツと特別な空間演出に注目する人が増えていることがわかります。

1. 公共のアートメディア空間を創出
建物を、芸術とテクノロジーが融合したランドマークへと変貌させることができます。

2.ブランド価値を高める
この屋外広告は、ブランドの認知度を高めるだけでなく、芸術性の高いコンテンツを通じてブランドイメージを築き、ブランド価値の向上にもつながります。

3.テクノロジーの新たな可能性を切り拓く
3D LEDディスプレイは、屋外ディスプレイ分野における新たな技術革新です。インタラクティブな3D表示も、今後のディスプレイの発展を担う方向性の一つです。

4. 美しさを追求する
人は誰しも美しいものを求めます。それは屋外の公共空間でも変わりません。視覚体験に対する人々の期待は、創造性や新しさ、楽しさを求めて高まり続けています。

商業利用における3D LEDスクリーンの課題とは？

3Dスクリーンは大きな注目を集めていますが、裸眼3D LEDスクリーンの商業利用には、現時点でいくつかの課題があります。

3Dコンテンツの制作コストが高い
まず、クリエイティブコンテンツの制作費は1秒あたり500米ドルから数千米ドルに及びます。このような高額な費用を負担できる顧客ばかりではありません。

スクリーンごとに3Dコンテンツのカスタマイズが必要
曲面型の裸眼3Dスクリーンでは、最適な視聴位置は一方向に限られます。
また、3Dコンテンツはスクリーンの形状やサイズ、視野角などの条件に合わせて制作する必要があります。そのため、異なる場所やスクリーン間でコンテンツを使い回すのは困難です。大型LEDスクリーンを追加するたびに、3Dコンテンツの制作に追加の時間と費用がかかります。

目の疲れを防ぐ
クリエイティブなコンテンツは人々の関心を引きつけますが、目の疲れを防ぐため、裸眼3D広告の実際の放映時間は通常ごく短くなります。そのため、屋外LEDメディアで日常的に広告を配信する用途には適しません。

コンテンツをブランドとどう結びつけるか？
最も難しいのは、クリエイティビティを商業価値につなげることです。広告効果を高めるには、顧客の商品やブランドとどう結びつけるかが鍵となります。映像の魅力を高めるだけでなく、顧客のマーケティングニーズに合った内容にすることが重要です。

屋外大型裸眼3Dディスプレイを成功させるためのポイント

1. 豊かなディテールを表現できる十分な画素数
500平方メートルを超える屋外大型スクリーンは、十分な画素数を確保でき、裸眼3D効果の実現に適しています。

2. 高コントラストとHDR（ハイダイナミックレンジ）
高リフレッシュレート、高階調、高コントラストを備えた裸眼3D LEDディスプレイなら、暗部と明部のディテールを鮮明かつ豊かに表現でき、リアルな3Dコンテンツも自然に映し出せます。臨場感あふれる映像が、没入感のある視聴体験を生み出します。

3. 最適な視聴距離と視野範囲
屋外ディスプレイは、商業地区の中心部や交差点、広場など、人通りの多い場所に設置されるのが一般的です。
そのため、弧を描く形状にすることをおすすめします。横幅の広いスクリーンなら、歩行者が常に最適な視聴範囲内に入るようにできます。

4. できるだけ軽量で、メンテナンスしやすいこと
スクリーン全体の面積が大きいため、設置時には建物の耐荷重を考慮し、安全性と設置後の安定性を確保できる超軽量の屋外用キャビネットを選ぶことが重要です。
メンテナンスのしやすさは、導入後の保守にかかるコストと時間を削減し、ROIの最大化につながります。

5. 消費電力を抑える
面積の大きなスクリーンは、長時間使用すると多くの電力を消費します。また、輝度が高いほど消費電力も増加します。そのため、消費電力も重要な検討事項です。

6. 過酷な屋外環境でも安定して使える高い信頼性
屋外で使用する製品には、防水・防塵・耐食性など、過酷な屋外環境を想定した試験が必要です。優れた安定性と信頼性を備えた製品なら、厳しい環境下でも長年にわたって使用できます。

7. 周囲の建築環境との調和
屋外の大型ディスプレイを公共芸術の一部として設置するには、建物全体のデザインスタイルに合わせ、周囲の環境に自然に溶け込ませる必要があります。

ディスプレイの形状や表示コンテンツも、地域の文化に溶け込み、人々の関心を反映したものにする必要があります。

8. 優れた映像コンテンツ
予想を超える視覚効果を生み出す優れたコンテンツは、人々の心に残り、深い没入感をもたらします。
たとえば、季節に合わせた映像を制作できます。夏には3Dの波や海洋生物を映し出して涼しさを演出したり、誰もが知っているキャラクターやアニメを登場させて、瞬時に人々の心をつかんだりできます。

3D LEDスクリーンの導入事例

1. 商業地区の中心部
商業地区の中心部には、建物の両側に沿って設置された、総面積3,788平方メートルの巨大な屋外LEDディスプレイがあります。
ディスプレイ全体は建築美を考慮して設計され、商業地区の環境に溶け込みながら、活気あふれる街の姿も映し出します。
歩行者の視線を最適な鑑賞エリアへ誘導し、ターゲットにより没入感のある体験を提供します。

2. 公園

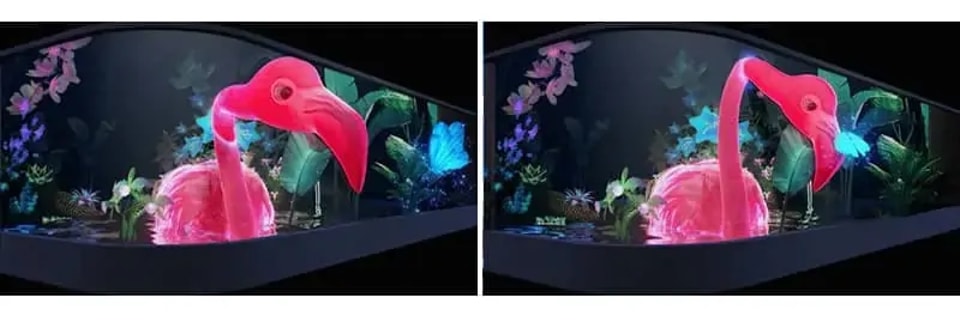

裸眼3Dディスプレイは市立公園に設置されています。このプロジェクトの演出テーマは、愛の象徴であるフラミンゴです。
フラミンゴの自然な生息環境を演出し、見事な3D景観を作り出しています。画面から飛び出す蝶に引き寄せられた巨大なフラミンゴが、画面から飛び出して蝶を庭園へ連れていきます。
反対側に設置されたクリエイティブLEDディスプレイは、巨大なワイングラスの形をしており、透き通った液体が流れる様子を映し出します。

3. 歴史的建造物の改修

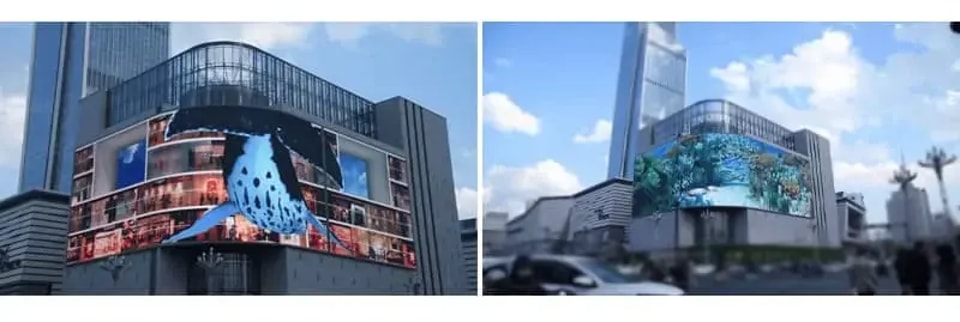

雲南省昆明市の金鷹百貨店は、長い歴史を持つ建物です。市内の中核的なCBD商業地区に位置しています。
この歴史ある建物には、1,400平方メートルを超える屋外LEDディスプレイが組み込まれ、広告媒体としての商業価値を高めています。
こうしたLEDディスプレイの導入事例から、高品質なコンテンツと独自の空間演出に注目する人が増えていることがわかります。

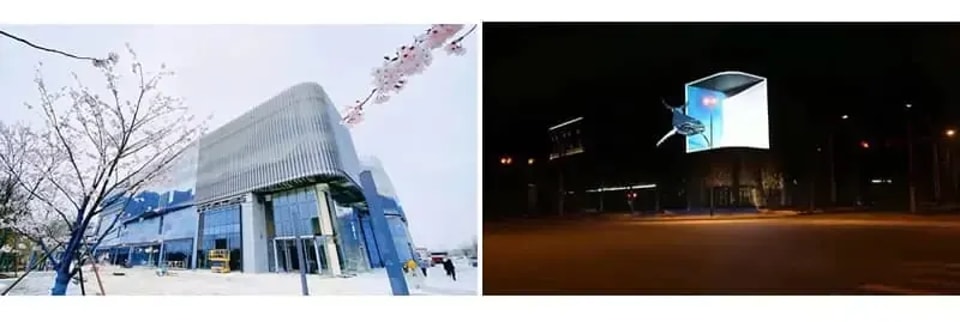

4. メディアファサード
建物のファサードには独自のデザインが施されています。メディアファサードに求められる重要な条件の一つは、壁面本来の意匠を損なわず、建物ならではの個性を保つことです。
日中でも、画素密度と輝度が十分に確保されているため、画面上の映像コンテンツを鮮明かつ色鮮やかに表示できます。
夜には、裸眼3Dディスプレイが通行人に強い印象を与えます。
