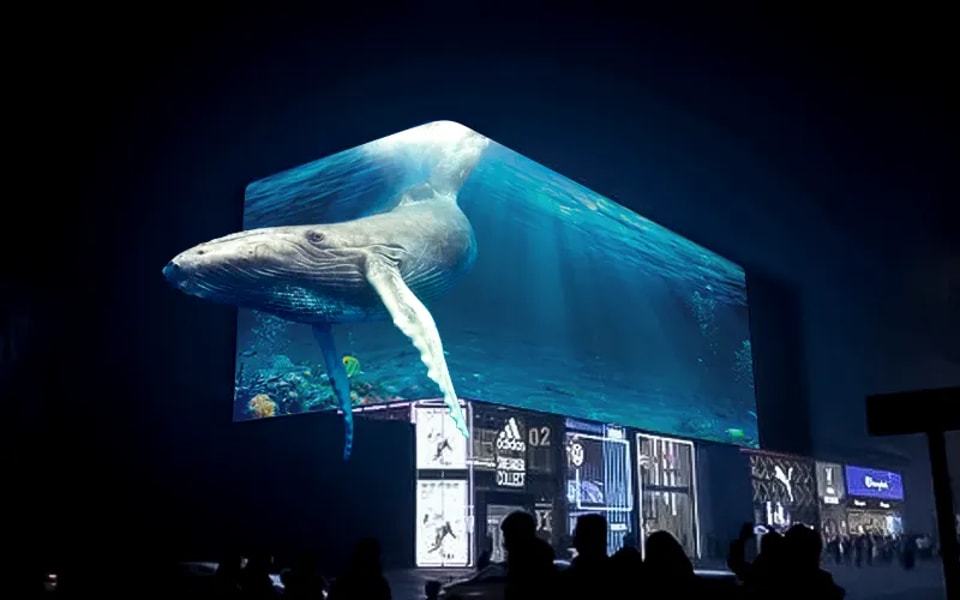

LEDディスプレイの信号を安定させるには？

使用中のLEDディスプレイに信号トラブルによる表示の乱れが突然発生すると、重大な式典の最中などには取り返しのつかない事態になりかねません。信号伝送の信頼性と安定性をどう確保するかは、エンジニアが直面する重要な課題です。信号は伝送距離が長くなるほど減衰するため、伝送媒体の選択が特に重要になります。

信号の減衰

信号はどのような媒体を通じて伝送されても、伝送中に減衰します。伝送ケーブルは、複数の抵抗、インダクタ、コンデンサで構成される等価回路と見なすことができます。信号に対する電線抵抗の影響は小さく、無視できます。ケーブルの分布容量は、主にツイストペアの2本の平行線によって生じます。信号損失の主な原因は、ケーブルの分布容量と分布インダクタンスによって形成されるローパスフィルターです。ボーレートが高いほど、信号の減衰は大きくなります。そのため、伝送データ量がそれほど多くなく、高い伝送速度も求められない場合は、通常9,600 bpsのボーレートを選択します。

通信回路における信号反射

信号減衰のほかに、信号伝送に影響する要因として信号反射があります。バス配線における信号反射の主な原因は、インピーダンスの不整合と不連続です。

インピーダンスの不整合は、主にチップと通信線路の間で発生します。通信線路がアイドル状態のときに信号が乱れ、反射信号がチップの入力側にあるコンパレータを作動させると、エラー信号が発生します。一般的な対策として、バスのA線とB線に適切な値のバイアス抵抗を追加し、プルアップとプルダウンを分離します。これにより、予測不能な信号の乱れを防止できます。

第二に、インピーダンスの不連続によって反射が発生する点は、光がある媒質から別の媒質へ進む際の反射と似ています。伝送線路の終端で信号がケーブルのインピーダンスが極めて小さい、または存在しない箇所に達すると、そこで反射が起こります。これを防ぐ一般的な方法は、ケーブルの終端に特性インピーダンスと同じ値の終端抵抗を接続し、インピーダンスを連続させることです。ケーブル上の信号は双方向に伝送されるため、通信ケーブルの反対側の終端にも同じ値の終端抵抗を接続する必要があります。

分布容量がバス伝送に与える影響

伝送ケーブルには一般にツイストペアケーブルが使われ、平行する2本の線の間には静電容量が生じます。同様に、ケーブルと大地の間にも小さな静電容量が存在します。バス上を伝送される信号は多数の「1」と「0」で構成されています。特定のビット列が送られると、「0」のレベルによって分布容量が充電される一方、その後に「1」のレベルが現れた際、容量に蓄積された電荷が短時間で放電しきれないことがあります。その結果、信号波形が歪み、データ伝送全体の品質に影響します。

シンプルで信頼性の高い通信プロトコルを策定する

通信距離が短く、使用環境に大きな問題がなければ、プロジェクトの機能を実現するためにシンプルな単方向通信で十分な場合もあります。しかし、実際の使用環境の多くはそうではありません。プロジェクトの初期段階では、配線が適切か（信号線と電源線の間に適切な距離が保たれているかなど）、通信距離、通信ケーブル周辺のノイズの程度、ツイストペアのシールドケーブルを選定しているかなどを確認する必要があります。これらの要素は、システムの正常な通信に大きく影響します。そのため、完全な通信プロトコルを策定することが特に重要です。

以上の方法により、LEDディスプレイの信号安定性を高めることができます。専門的なサポートが必要な場合は、ぜひGKCまでお問い合わせください。
