LED素子の日常メンテナンス方法5選

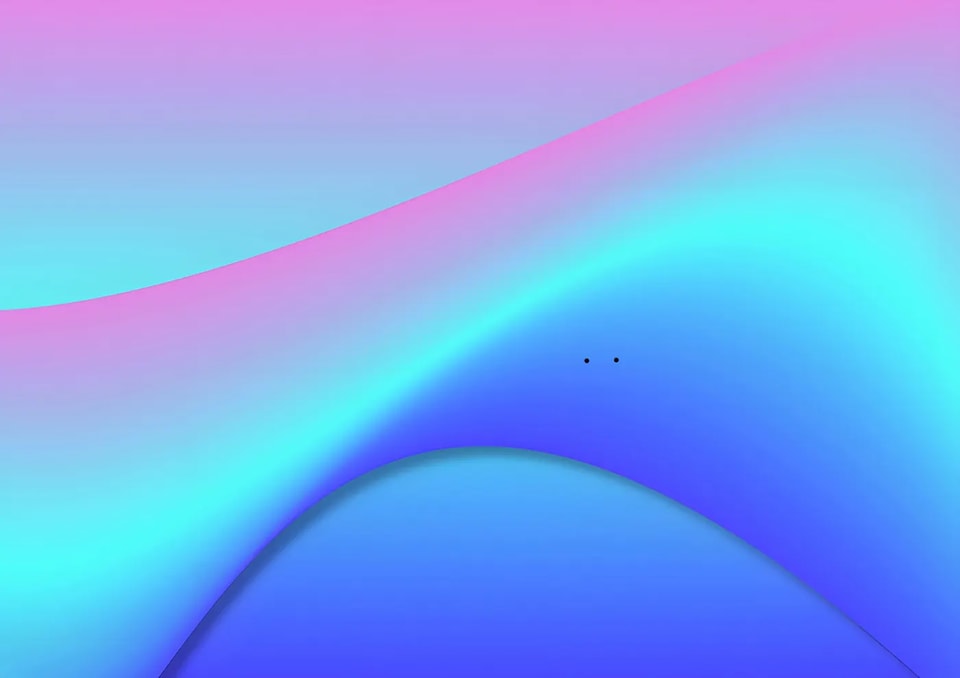

01 モジュールのLED球切れ・不点灯

症状：LED素子が1つだけ点灯しない

原因：不点灯率が50ppm未満であれば、通常の範囲内です。一般的には、設置時にLED素子がぶつかったり、使用中に誤って衝撃が加わったりすることで発生します。

メンテナンス方法：

不具合のあるモジュールを予備モジュールと交換し、対応する予備モジュールの補正データをUSBメモリーから書き込みます。

交換したモジュールには修理理由を記載し、大型スクリーン上での正確な座標位置も記録してください。

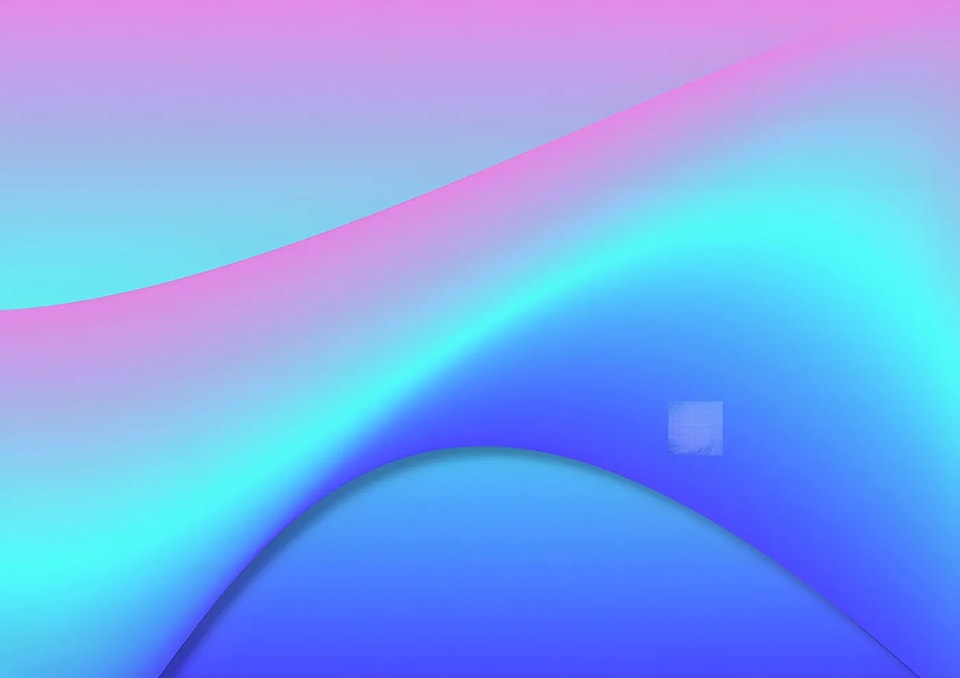

02 モジュールの色ムラ（縦筋）

症状：モジュールに赤・緑・青の色ムラが縦筋状に現れる。

原因：モジュール上のICの異常、LED素子内部の短絡、PCB配線の短絡、またはモジュール間の圧迫。

メンテナンス方法：

不具合のあるモジュールを予備モジュールと交換し、対応する予備モジュールの補正データをUSBメモリーから書き込みます。

交換したモジュールには修理理由を記載し、大型スクリーン上での正確な座標位置も記録してください。

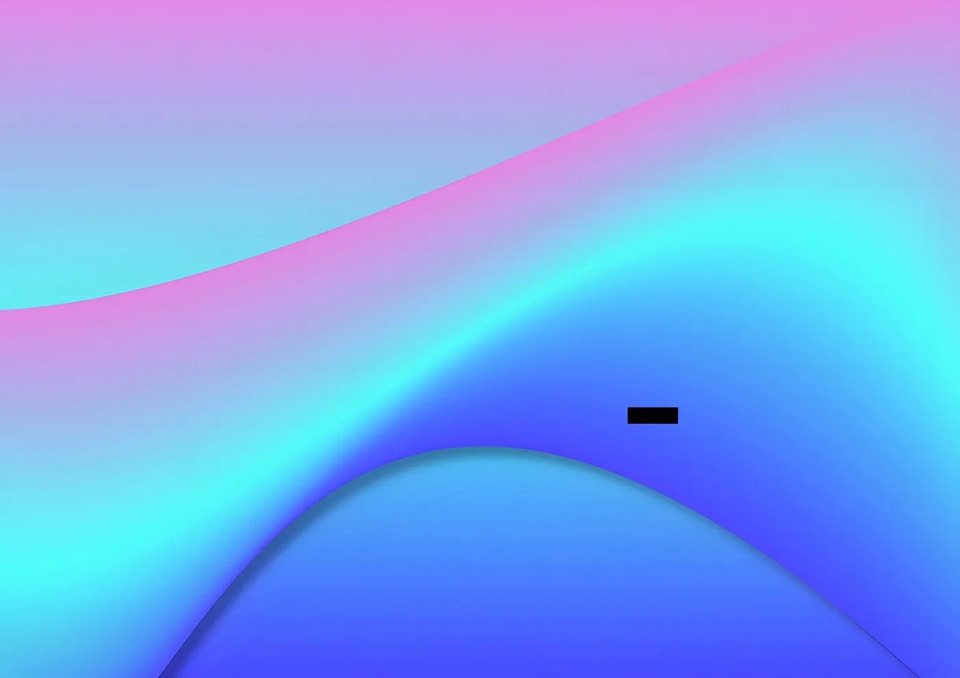

03 モジュールの色ブロック異常

症状：モジュールに長方形または帯状の色異常が現れる。

原因：モジュール上のICに異常がある。

メンテナンス方法:

不具合のあるモジュールを予備モジュールと交換し、対応する予備モジュールの補正データをUSBメモリーから書き込みます。

交換したモジュールには修理理由を記載し、大型スクリーン上での正確な座標位置も記録してください。

04 モジュールの補正データがない

現象：モジュール単位で画面の表示がずれる。

原因：モジュールに補正データが書き込まれていない、またはデータが失われている。

メンテナンス方法:

モジュールの補正データを再度書き込んでください。その後、画面全体の補正データを書き込むか、一時的に補正機能をオフにすることもできます。

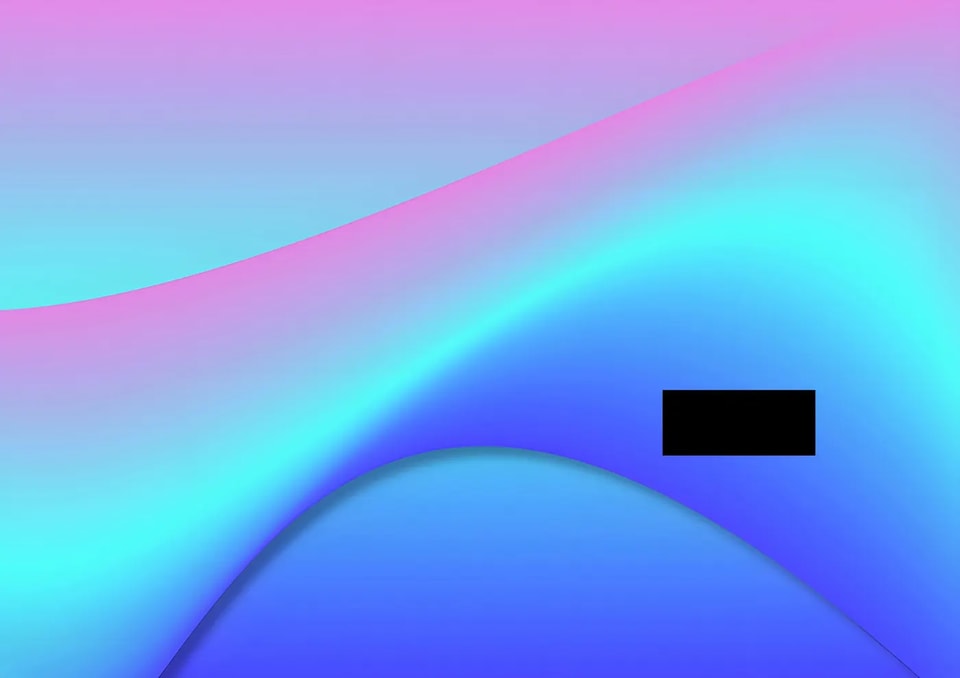

05 モジュールの信号・電源接続異常

症状：単一モジュールの画面が真っ黒になる、または表示が欠ける。

原因：モジュールの5V電源ケーブルまたは信号ケーブルの接続不良。

メンテナンス方法：

モジュールを取り外し、5V電源ケーブルまたは信号ケーブルを差し直してください。

以上、LEDモジュールの異常への対処方法をご紹介しました。ご相談がございましたら、専門的な情報をご案内しますのでGKCまでお問い合わせください。
